直流电机结构(零件及图片)

直流电动机是一种将直流电转化为机械能的装置直流电机的工作原理)。

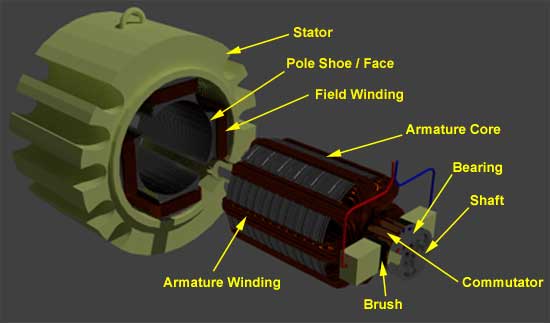

DC电机采用：

• 一个定子
• 转子
• 一个轭
• 波兰人
• 现场绕组
• 电枢绕组
• 换向器
• 刷

定子是直流电机的静态部分，它容纳磁场绕组并接收电源。转子是产生机械旋转的直流电动机的旋转部分。

所有这些零件加在一起就是总数建设直流电机。

如果你更喜欢一个视频说明，这里有一个关于直流电机构造的视频:万博实力品牌

直流电动机轭架

磁性框架还是直流电动机轭架由铸铁或钢制成，构成电机定子或静态部分的一个整体部分。

它的主要功能是在电机复杂的内部部件上形成一个保护层，并为电枢提供支撑。它也支持磁场系统的外壳磁极和磁场绕组直流电机。

直流电动机极

磁直流电动机极是用螺钉安装在轭的内壁上的结构。磁极的构造基本上包括两部分。即，杆芯和杆靴在液压下堆叠在一起，然后连接在轭上。这两个结构被分配出不同目的，杆芯是小的横截面区域，其功能是将杆鞋握在轭上，而具有相对较大的横截面积的杆鞋铺设助势在定子和转子之间的气隙产生，以减少由于磁阻而导致的损耗。杆鞋还带有用于产生场通量的现场绕组的插槽。

直流电机的励磁绕组

的直流电机的励磁绕组是用磁场线圈(铜线)缠绕在极靴的槽上制成的，当磁场当前的流过它，然后产生相邻的极性相反的两极。磁场绕组基本上形成一个电磁铁，产生磁场磁通，直流电动机的转子电枢在磁场磁通内旋转，从而产生有效的磁通切割。

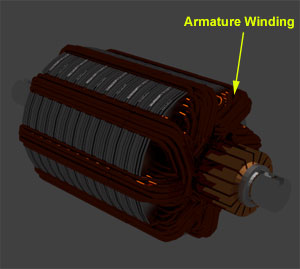

直流电机电枢绕组

的直流电机的电枢绕组是附在转子，或机器的旋转部分，并因此而受到改变磁场在它的旋转路径上直接导致磁损耗。因此转子是由电枢铁芯制成的，那是由几个低磁滞硅钢片制成的，以减少磁滞和磁损涡流分别损失。这些叠层钢板堆叠在一起，形成电枢核心的圆柱形结构。

所述电枢铁芯具有与所述铁芯相同的材料制成的槽电枢绕组用几圈均匀分布在整个铁芯外围的铜线制成。该狭槽用纤维楔子打开闭孔以防止导体由于电枢旋转时产生的高离心力，在供应存在的情况下当前的和领域。

的建设直流电机的电枢绕组可以有两种类型:-

叠绕组

在这种情况下，导体A之间的并行路径的数量等于极点P.
即A = P
***一种简单的记忆方式是通过记住单词→→l a = p

波绕组

在这种情况下，之间的并行路径的数量导体无论杆数量如何，A总是等于2。因此，机器设计是相应的。

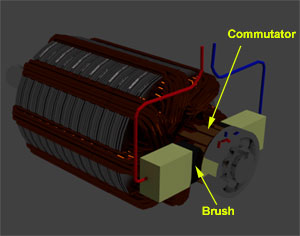

直流电动机换向器

的直流电机的换向器是由堆叠在一起的铜段组成的圆柱形结构，但是通过云母彼此隔热。它的主要功能，就直流电机而言，涉及通勤或继电器当前的从主电源到电枢绕组位于一个旋转结构上，通过直流电机的刷子。

直流电机电刷

的直流电机的刷子用碳或石墨结构制成，在旋转换向器上进行滑动接触。刷子用于将电流从外部电路中继到其流入电枢绕组的旋转换向器形式。所以，换向器和刷子单元直流电机与从静电中传输能量有关吗电路到机械旋转区域或转子。
