直流电机的工作或运行原理

直流电机今天对行业至关重要，对工程师来说同样重要的是直流电机的工作原理详细说明我们在本文中讨论过。理解这一点直流电机的工作原理我们需要首先调查其单循环的结构特征。

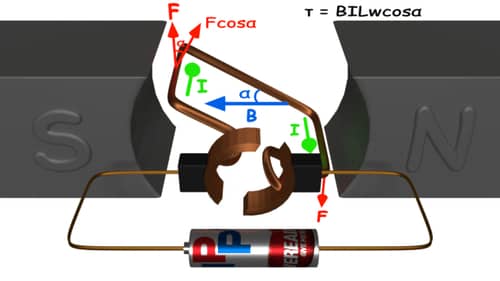

非常基本的施工直流电机包含电流承载电枢，通过换向器段和刷子连接到电源端。电枢被放置在北极和南极之间的永久或电磁铁之间，如上图所示。

一旦我们在电枢中供应直流电，就由于磁体对电枢导体上的电磁效应，机械力作用。现在进入细节直流电机的工作原理重要的是，我们有明确的理解弗莱明的左手规则确定作用在DC电动机电枢导体上的力的方向。

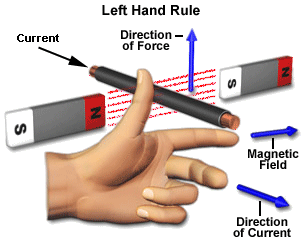

如果将电流承载导体放置在一个磁场垂直地，然后导体在方向上垂直于场的方向和当前携带指挥。弗莱明的左手规则可以确定电机的旋转方向。这条规则说，如果我们延伸指数手指，左手垂直的食指和拇指，则中指在导体中的电流方向上，并且食指沿磁场方向延伸，i.e., north to south pole, then thumb indicates the direction of the created mechanical force.

清楚了解直流电机原理我们必须通过考虑下面的图来确定力的大小。

我们知道，当无限小的充电DQ时，在影响的影响下以速度'v'流动电场E，和磁场B，然后通过以下方式提供电荷所经受的洛伦兹力DF： -

为了直流电机的操作，考虑到e = 0。

即，这是DQ V的横向产品磁场B.

其中，DL是导体承载充电Q的长度。

从1^圣图我们可以看出，DC电动机的结构使得通过电枢导体的电流方向垂直于该领域。因此，力在垂直于均匀场的方向上作用在电枢导体上，并且电流是恒定的。

所以，如果我们拿走了当前在电枢导体的左侧是i，并且电枢导体的右侧的电流为-i，因为它们彼此相反的方向流动。
然后左侧电枢导体上的力，

类似地，右侧导线上的力，

因此，我们可以看出，在该位置，任一侧的力在幅度相等，但方向相反。由于两个导体通过一定距离W =电枢转弯的宽度分开，因此两个相反的力产生旋转力或导致电枢导体旋转的扭矩。
现在让我们来检查扭矩的表达，当电枢转弯时产生α（alpha）的角度，其初始位置。
产生的扭矩由，

这里α（alpha）是电枢转弯平面与参考平面之间的角度，或者沿着轴承的轴向的初始位置磁场。
扭矩方程中的术语COSα的存在非常好，这表示与迫使所有位置的扭矩不同。实际上，它随角度α（alpha）的变化而变化。为了解释扭矩的变化和电机旋转背后的原理让我们进行逐步分析。

第1步：
最初考虑电枢是其起始点或参考位置，其中角度α= 0。

由于，α= 0，术语COSα= 1，或最大值，因此在该位置处的扭矩是由τ= bilw给出的最大值。这种高启动扭矩有助于克服距离余部的初始惯性，并将其设置为旋转。

第2步：
一旦电枢组运动，电枢的实际位置与其初始参考位置之间的角度α在其旋转路径中越来越大，直到它变成90^O.从初始位置。因此，术语COSα降低和扭矩的值。
在这种情况下的扭矩由τ=bilwcosα给出，当α大于0时，其小于BIL W.^O.。

第3步：
在电枢旋转的路径中，达到点的位置，其中转子的实际位置完全垂直于其初始位置，即α= 90^O.，结果，术语Cosα= 0。
在该位置处作用在导体上的扭矩是给出的，


即，在这种情况下几乎没有旋转扭矩作用在电枢上。但仍然电枢仍然没有到一个停滞不前，这是因为这一事实直流电机的操作已经被设计成使得此时的运动惯性足以克服这一点扭矩。一旦转子在该位置交叉，电枢和初始平面之间的实际位置之间的角度再次减小并且扭矩开始再次作用。

直流电机的工作原理
