什么是环形变频器
一种环形变频器(也称为环形逆变器或CCV)将恒定电压,恒定频率交流波形转换为不同频率的另一个交流波形。环形变频器通过合成来自AC电源的段的输出波形(没有中间直流链路)来实现这一点。

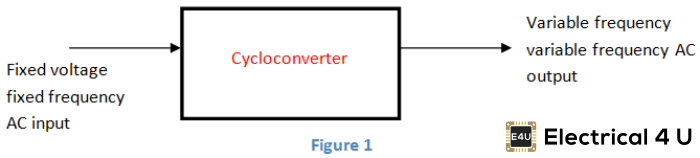

通常可用的电能的主要形式是恒定的DC(直流)和恒定的AC(交流电)。然而,通常,我们需要在AC和DC之间交换,更改频率,或从常数交换到可变功率。对于这些转换目的,几个转换器,如逆变器,整流器,直流斩波器和环形转换器受雇。环形变频器实际上可以将固定频率的AC电力传递到不同频率的AC电源(参见图1)。
循环变频器将AC转换为AC,而仅改变频率。因此,它也称为变频器。通常,输出频率小于输入频率。该转换过程之间没有直流阶段。由于大量SCRS()控制电路的实现是复杂的硅控制整流器)。微控制器或DSP或微处理器用于控制电路。
环形变频器的类型
有两种主要类型的环断结构:
- 阻塞模式环形转换器
- 循环电流环绕声
阻塞模式环形转换器
在这里,正转换器将提供必要的电压当有积极的负荷时当前的。那时,负转换器将处于阻塞状态。在负负载电流期间,负转换器将提供必要的电压,此时,负转换器将处于阻塞状态。这种类型的操作被称为阻塞模式操作和使用这种操作方法的转换器被称为阻塞模式环形转换器。不需要Intergroup反应堆,因为只有一个转换器一次工作。这些转换器的成本和大小很低。这些转换器最常用。
电流循环变频器
在这种类型的转换器中,两个转换器一次都处于操作状态。有时,在启用两个转换器时,电源会短路。InterGroup Reactor(IGr)连接在转换器之间,以避免这种短路。这里存在单向的循环电流。
主要有两种类型,根据输出频率显示在下面显示
- 升级的环断结构
- 降压环会转换器
加强环断结构
它可以通过使用线换向提供具有大于输入频率的频率的输出。
下载循环转换器
它通过强制换向提供比输入频率较低的频率的输出。
这些类型的转换器进一步分类为以下:

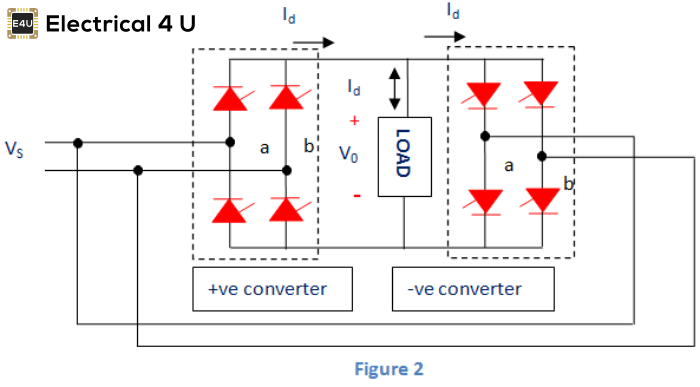

单相到单相环绕声
它由两个完整波转换器组成,如下所示。为简单起见,通过这种类型来解释循环变频器的操作。

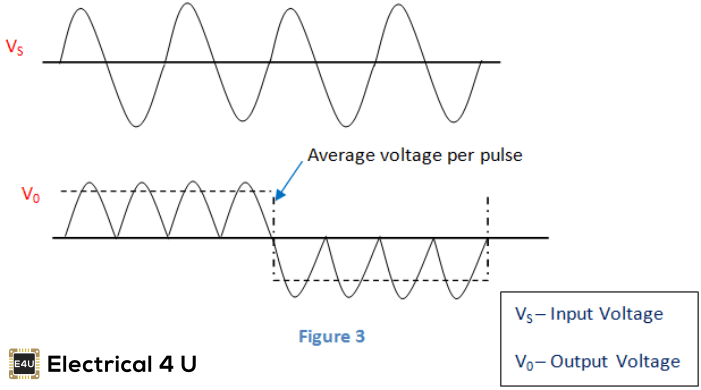

该操作如下。想象一下,我们必须将一个四分之一的输入电压作为输出获得。然后在输入电压的前两个循环期间,正转换器将运行并提供对负载的电流,并且输入电压整流。在接下来的两个循环期间,其他转换器(-Ve转换器)将以相反的方向(图3)运行并向负载提供电流并提供电流。当一个转换器正在运行时,另一个转换器将处于禁用状态。因此,这些转换器之间没有循环电流。

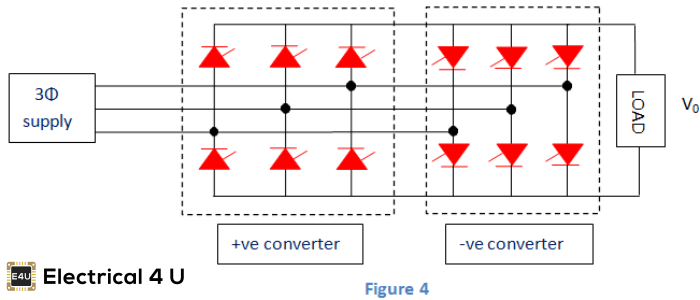

三相到单相环绕声
这种类型的转换器可以在两种模式下以四个象限(+ v,+ i,-v,-i)操作(反相和整流)。这里;+ v,+ i处于整流模式,-v,-i是反相模式。正极转换器将提供正电流,负极转换器将为负载提供负电流。一次,一个转换器将运行。电路如下所示。

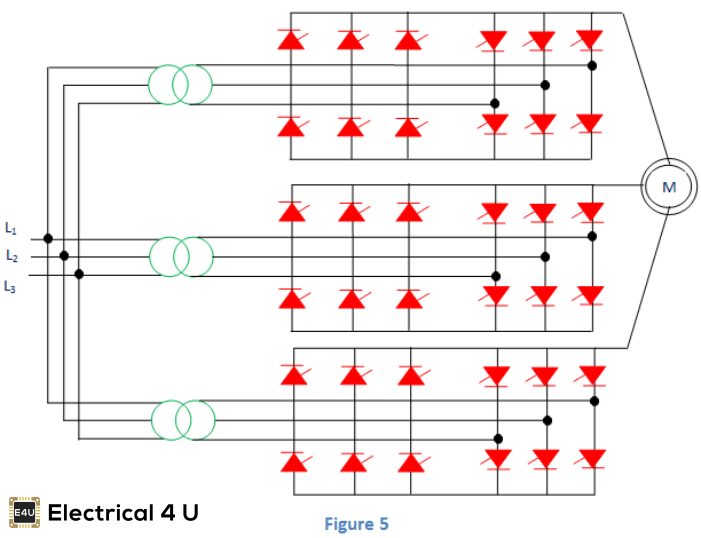

三相至三相环旋转器
通过将3个三相与载荷连接在一起的单循环换体,通过将这些类型的环形转换器形成了这些类型的环旋转器,并用于AC机器系统。两个基本配置是Wye和Delta。这些转换器的输出可以在Wye和Delta中连接。输出电压的阶段为120O.转移。电路图如下所示。
环形变频器的应用
环形变频器的应用包括:
- 水泥厂驱动器
- 轧机
- 船舶推进司机
- 水泵
- 洗衣机万博实力品牌
- 矿井
- 行业
