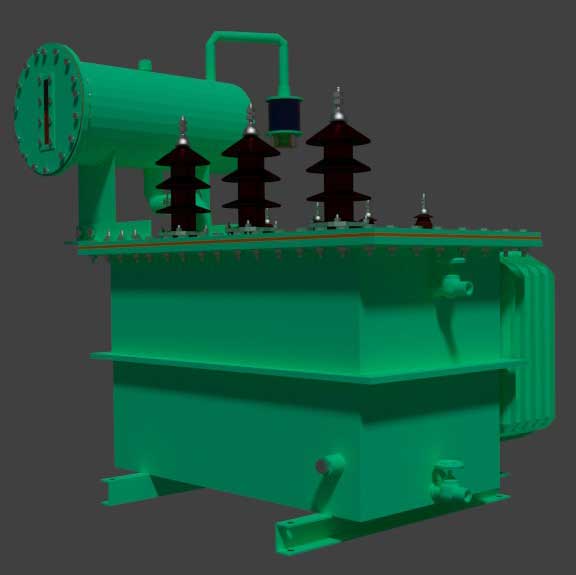

分配变压器
该下台变压器用于电力分销目的是指分配变压器。配电系统中使用了几种类型的变压器。如单相变压器,三相变压器,杆安装变压器,垫安装变压器和地下变压器。分配变压器通常尺寸小,填充绝缘油。这些变压器可在各种尺寸和效率的市场上提供。配电变换器的选择取决于最终用户的目的和预算。
分配变压器的二级终端
分配变压器的二次端子在利用率下提供电力电压通过能量计量系统级别到消费者端。在三相分配系统的情况下,采用三相四电线二级系统。这里,三个相意味着红色,黄色和蓝相导体,从变压器的三个低压衬套螺柱中出来。中性线连接到第四衬套,该第四衬套也称为变压器的中性套管。
分配变压器的中性点从变压器内部的3相绕组的扎带投影。在工业重三相负荷的情况下,四个线系统直接输送到消费末端,但在单相光负载的情况下,三相分布式变压器的一个相位和中性连接,与消费者相连能量计。
首先配电变压器的二次端子连接到位于变压器附近的分配亭的三相总线。这一连接基本上通过保险丝单元进行,提供从外部故障到变压器的保护。从该三相总线在分销售货亭,不同,三相或单相服务电源或子分销商连接。
典型的单一相位系统可提供美利坚合众国提供单相住宅吨。这里,单相杆安装变压器用于提供单相页载荷。该杆式安装变压器总共有三个次级端子,其中一个是地面,其他两个是相位终端。两个相线在它们上提供240伏,以及任何相线和地线的电压为120伏。因此,消费者可以根据他的要求提供240伏或120伏的供应。实际上在该系统中,分配变压器的次级绕组是中心旋转。中心线接地并标记为中性。两端导体绕组称为热线。
配电变压器效率
该配电变压器效率被定义为在完全负载条件下输出功率与变压器的输入电源之间的比率,但是在完全负载条件下,该概念有点不同,因为在其完全负载条件下运行配电变压器的可能性几点不同。变压器的效率最大为满载的50%。
变压器主要有两种类型的损失,这些是铁损失和铜损失。铁损,也称为核心损失,包括滞后损失和涡流损失。当变压器充电时,这两个损耗是恒定的。这意味着这些损失的量不依赖于变压器的二次负载的状况。在所有加载条件下,这些都是固定的。但也称为i的铜损2r损失完全取决于负载I. a分配变压器不能在整个24小时内运行恒定的负载。在一天的峰值时间,它的装载很高,而在夜间休息时,它的装载可能会忽略不计。
因此,根据其传统效率选择变压器也不是实用和经济的。作为这些问题的解决方案,概念各一天的配电变压器效率进入了图片。所以这种效率与配电变压器效率。
在这一概念中,我们使用变压器输送的总能量与馈送到变压器的总能量的比率,在24小时的时间内而不是功率输出的比率和输入的输入变压器。因此,整天效率确定为次级的次级KWH,变压器的初级KWH在变压器的主时间周期,优选为24小时。即,
判断一个人的表现非常有用分配变压器,其主要连接到系统,但次要负载全天都在巨大变化。
