抗抗变压器的抗性和泄漏电抗或阻抗

变压器的漏电抗

所有助势在变压器中将无法与主绕组和次级绕组联系起来。磁通量的一小部分将链接绕组而不是两者。这部分磁通量称为泄漏通量。由于这个变压器中的泄漏通量，有关蜿蜒的绕组将会有自负。

变压器的这种自抗性被称为泄漏电抗变压器。这种自我反应与之相关变压器的电阻是阻抗。由于这个变压器的阻抗， 将有电压滴在初级和二级变压器绕组中。

变压器的电阻

通常，初级和次级绕组电力变压器是用铜制成的。铜是一个非常好的导体的当前但不是超级指挥。实际上，超级导体和超级导电性都是概念性的，实际上它们不可用。所以两次绕组都会有一些阻力。初级和次级绕组的这种内阻统称为变压器的电阻。

变压器的阻抗

正如我们所说，初级和次级绕组都将有抵抗性和泄漏的电抗。这些抵抗和抗抵抗将组合，只不过是变压器的阻抗。如果R.₁和R.₂和X.₁和X.₂是初级和次级抵抗变压器的漏电抗分别，然后z₁和Z.₂初级和次级绕组的阻抗分别为

变压器的阻抗在此期间起着至关重要的作用变压器的并联操作。

变压器中的泄漏通量

在理想的变压器，所有磁通量都将与初级和次级绕组连杆，但实际上，不可能将变压器中的所有通量与初级和次级绕组联系起来。虽然最大磁通量将通过两个绕组链接变压器的核心但仍然会有少量的助焊剂，这将连接绕组而不是两者。这个助焊剂被称为泄漏助焊剂这将通过绕线绝缘和变压器绝缘油而不是通过核心。由于这个变压器中的泄漏通量，初级和次级绕组都具有漏电抗性。变压器的电抗只不过变压器的漏电抗。变压器中的这种现象称为磁泄漏。

绕组中的电压下降发生变压器的阻抗。阻抗是组合的抵抗性和泄漏电抗变压器。如果我们申请电压V.₁跨越变压器，将有一个组成部分₁X₁由于初级泄漏电抗，平衡初级自我诱导的EMF。（这里，x₁是主要泄漏电抗。现在，如果我们还考虑由于变压器的初级电阻导致的电压降，则电压方程变压器很容易写成，

类似地，对于次级泄漏电抗，次级侧的电压方程是，

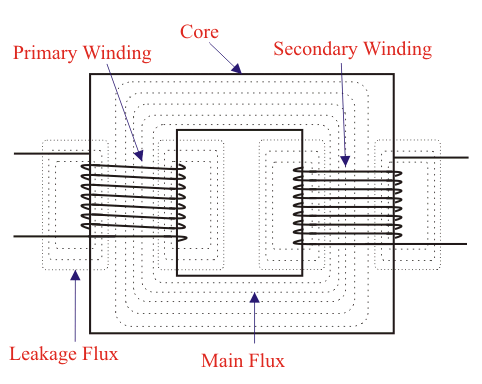

这里在上图中，初级和次级绕组显示在单独的四肢中，这种布置可能导致大的泄漏助焊剂在变压器中，因为有一个泄漏空间。如果可以使绕组占据相同的空间，可以消除初级和次级绕组的泄漏。当然，这是物理上不可能，但是，通过将次要和初级放置在同心的方式可以在很大程度上解决问题。
