灵活的AC传输系统（事实） - 有什么以及为什么？
事实“柔性交流输电系统”是“柔性交流输电系统”的首字母缩写，是指一组用于克服电网静态和动态输电能力的一定限制的资源。IEEE将FACTS定义为基于电力电子和其他静态控制器的交流传输系统，以提高控制能力和功率传输能力。这些系统的主要目的是为电网尽快提供适应其特殊要求的感性或容性无功功率，同时提高传输质量和效率电力传输系统。
柔性交流传动系统(FACTS)的特点
- 快速电压调节,
- 增加了在长交流线路上的电力传输，
- 有功功率振荡的阻尼
- 载流网格系统中的控制，
从而显著提高现有和未来传输系统的稳定性和性能。
也就是说,与柔性交流传输系统(FACTS)，电力公司将能够更好地利用现有的输电网络，大幅提高线路网络的可用性和可靠性，改善动态和瞬态网络的稳定性，同时确保更好的供应质量。

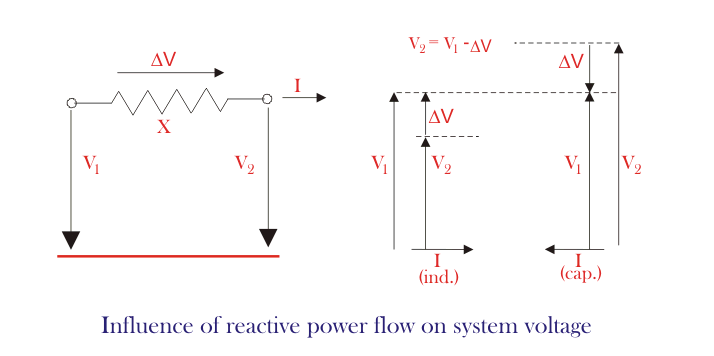

无功潮流对电力系统电压的影响
电力传输系统中的无功补偿
用户负载要求无功功率不断变化，在影响输电网电压的同时增加传输损耗。防止不可接受的高电压波动或无功补偿用户负载要求无功功率连续变化，增加输电损耗，同时影响输电网电压。为了防止不可接受的高电压波动或电源故障可能导致，这种无功功率，必须进行补偿和保持平衡。的无源元件如反应器或电容器，以及提供电感无功功率或电容无功功率的两者的组合，都可以执行这一功能。越快速、准确地实现无功补偿，就越能有效地控制各种传动特性。因此，快速晶闸管开关和晶闸管控制组件几乎取代了这些缓慢的机械开关组件。业主故障可能导致，这种无功功率必须补偿和保持平衡。
无功潮流的影响
无功功率流动有以下影响:
- 输电系统损失增加
- 增加电厂安装
- 增加运营成本
- 对系统电压偏差的主要影响
- 低电压下负载性能的退化
- 在过电压下有绝缘击穿的危险
- 权力转移的限制
- 稳态和动态稳定极限
并行计算和系列
| 类型 | Shor-circuit水平 | 传输相位角 | 稳态电压 | 甩负荷后电压 | 应用程序 |
 |

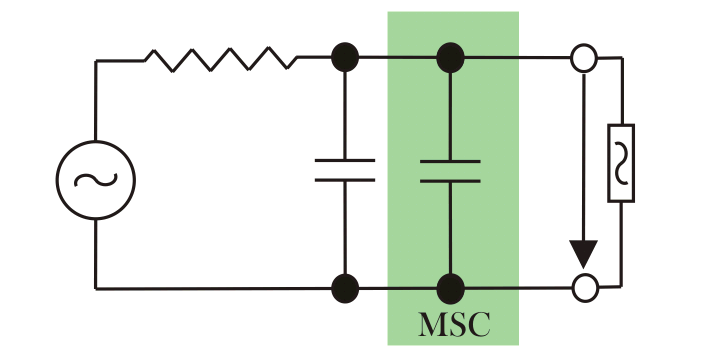

几乎保持不变 | 略有增加 | 增加 | 高 | 负载下的电压稳定 |
 |

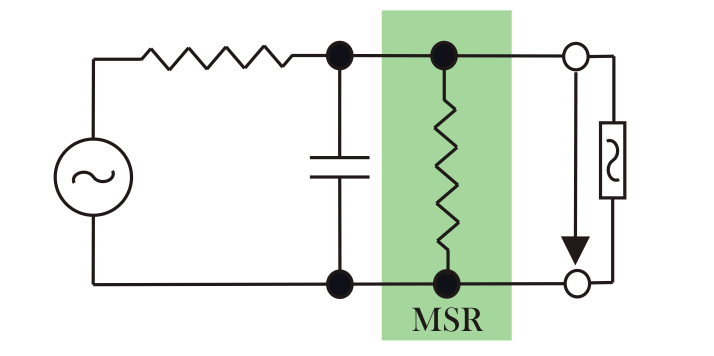

几乎保持不变 | 略有增加 | 减少 | 低 | 轻载时电压稳定 |
 |

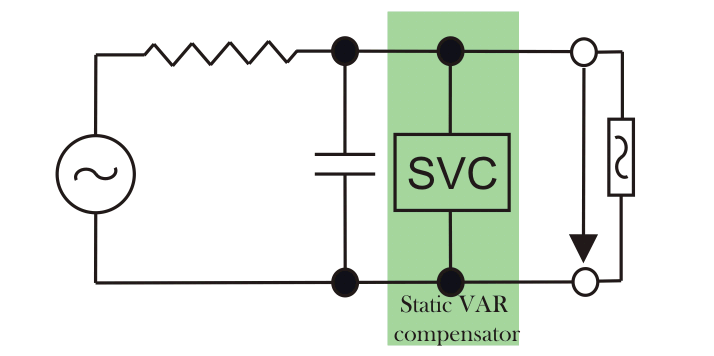

几乎保持不变 | 控制 | 控制 | 受到控制 | 快速电压控制，无功控制，功率波动阻尼 |
图。显示当今最常见的分流补偿设备，它们对最重要的传输参数和典型应用的影响。

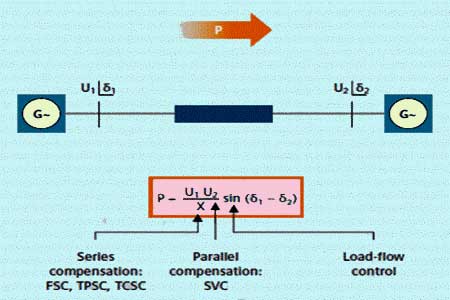

图:有功功率/传输角方程说明了哪些FACTS组件选择性地影响哪些传输参数。
事实的保护和控制
为了进一步完善冗余管理，我们开发了专门的模块来补充标准SIMATIC TDC自动化系统。仪表和控制柜中的另一个新模块负责向晶闸管阀门发出触发信号。总之，SIMATIC TDC具有较高的集成度，比以前的技术占用的空间要小得多。SIMATIC TDC的使用并不局限于新的FACTS。由于其灵活的界面设计，它可以很容易地取代现有的系统。在这种情况下，现有电厂的测量值被集成到新的控制系统中并进一步处理。由于它需要的空间很小，通过新技术，我们甚至可以与现有的C和P系统并行配置来集成事实尽量不要耽搁。
人机界面
操作员和工厂之间的接口
(HMI =人机界面)是标准化的
SIMATIC Win CC可视化系统，进一步简化了操作，便于图形用户界面适应操作员的要求。

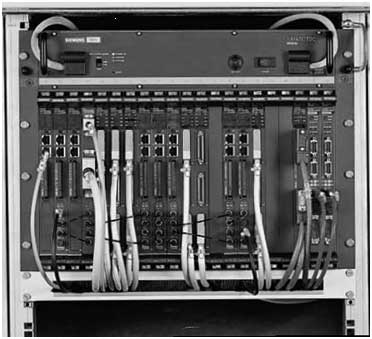

控制和保护硬件
西门子为FACTS提供了最新的控制和保护——经过试验和测试的SIMATIC TDC(技术和驱动控制)自动化系统。SIMATIC TDC在全球几乎所有行业都得到了应用，在生产和工艺工程以及许多HVDC和FACTS应用中都得到了证明。操作人员和项目规划工程师专门使用标准化的、通用的硬件和软件平台，使他们能够更快地执行要求较高的任务。开发该自动化系统的主要考虑之一是确保FACTS的最高可用性——这就是为什么所有控制和保护系统以及通信链路都是冗余配置的(如果客户要求的话)。
新的仪器和控制技术还允许使用高性能故障记录器，采样率为25khz。新的仪器和控制技术将故障记录和故障报告打印输出之间的时间从以前的几分钟缩短到现在的10秒。
转换器对事实
LTT -光触发可控硅
晶体闸流管无源元件是无功补偿系统中控制(开关)的关键元件。西门子开发的直接光触发系统用一个持续10微秒的光脉冲来激活晶闸管，峰值功率为40兆瓦。该装置还包括过压保护，因此如果正向电压超过最大允许限制，它是自我保护。光脉冲由光纤在地电位上直接从阀控制器传送到晶闸管门。传统的高压晶闸管阀技术使用电触发晶闸管，这需要一个峰值功率为几瓦的脉冲。放置在每个晶闸管旁边的电子设备产生这种脉冲。反过来，这个需要辅助电源的电子设备被来自阀门控制的光信号在地电位激活。用这种电子设备代替直接光触发可以减少晶闸管阀中电气和电子元件的数量，因此，故障的可能性减少了约80%，从而提高了可靠性，并消除了与电磁兼容性相关的问题。关于新的可控硅技术的另一个重要事实是，电子元件的长期可用性至少30年的更换不再是一个问题。
西门子的晶闸管阀是由4英寸或5英寸晶闸管组装而成，具体取决于载流能力/额定当前的必需的。晶闸管技术自20世纪60年代初以来一直在不断发展。目前，晶闸管可以安全经济地处理高达8千伏的阻塞电压和高达4200安培的额定电流。
