什么是主动和被动电路元件(组件)?
电子元件的类型
构成电路的电子元件通过导体形成完整的电路。如果这些连接导体是理想导体(即它们没有反抗)然后,电路的所有部分都可以分为两种主要类别,具体取决于它们是否从电路中提供或吸收能量:
- 活动组件
- 被动组件

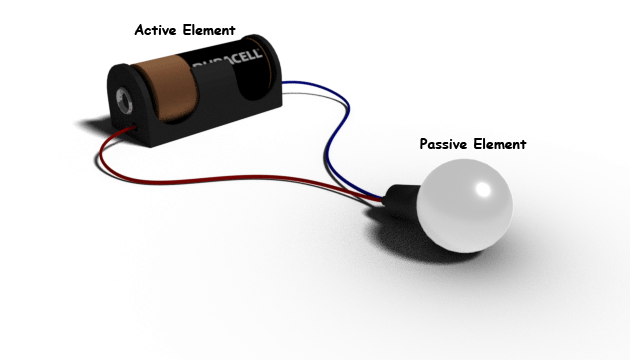

电气符号用于代表主动和被动组件。下面说明了由两个电子元件组成的基本电路的示例:
活动组件
一个活动组件是一种电子元件,它为电路提供能量。活性元件具有电控制电子流量的能力(即充电流程)。所有电子电路必须包含至少一个活动组件。
有源组件的常见示例包括:
- 电压源
- 目前的来源(例如直流电流来源)
- 发电机(如交流发电机和直流发电机)
- 所有不同晶体管的类型(如双极结晶体管那Mosfets.那FETS., 和JFET.)
- 二极管(如齐纳二极管那光电二极管那肖特基二极管, 和LED)
电压源
一种电压源是电路中的活动组件的示例。什么时候当前的从电压源的正端子离开,能量被提供给电路。根据活动元素的定义,a电池也可以被视为有源元素,因为它在放电期间连续向电路提供能量。
目前的来源
电流源也被认为是活动组件。通过理想电流源提供给电路的电流与电路电压无关。当电流源正在控制电路中的电荷流时,它被分类为有源元素。
晶体管
尽管与电流或电压源晶体管也不是显而易见的也是有源电路元件。这是因为晶体管能够放大信号的功率(请参阅我们的文章晶体管作为放大器如果你想确切地知道如何)。
由于该扩增基本上控制电荷流动,因此将晶体管分类为有源组分。
被动组件
一种被动组件是一个只能接收能量的电子元件,它可以消散,吸收或存储它电场或者磁场。被动元件不需要任何形式的电力来操作。
由于名称“被动”建议 - 被动设备不提供增益或放大。被动组件不能放大,振荡或产生电信号。
被动组件的常见示例包括:
电阻器
将电阻作为无源元件,因为它不能向电路提供任何能量。相反,只要电流流过它,电阻器只能收到它们可以作为热量消散的能量。
电感器
一个电感器也被认为是电路的被动元素,因为它可以将其存储在其中磁场,并且可以将该能量提供给电路,但不能连续地提供。能量吸收和输送能力电感器是有限的,暂时的自然。这就是为什么电感被视为被动的原因电路元素。
电容器
一种电容器被认为是被动元素,因为它可以将其存储在其中电的场地。电容器的能量交易能力有限,瞬态 - 它实际上不是提供能量,它将其存储在以后使用。
由于它不被认为是有源分量,因为没有提供或放大能量。
变形金刚
一种变压器也是被动电子元件。尽管这似乎令人惊讶,但是变压器通常用于提高电压电平 - 记住电源保持恒定。
当变压器上升(或降压)电压时,电源和能量在主和次级侧保持相同。由于实际上没有放大能量 - 变压器被归类为无源元件。
双边元素

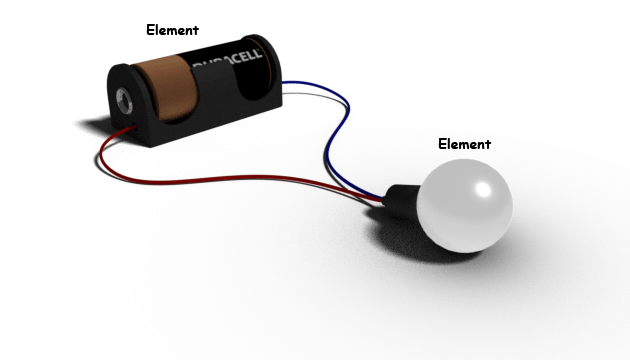

在具有相同幅度的电路元件中的两个方向上的电流传导被称为a双边电路元件。它提供了一些反抗在两个方向上流动。
该图表明双边电路元件可以从两侧进行和提供制定反抗对于从两侧的电流。
单方面要素
这单侧电路元素没有对任一方向的电流具有相同的阻力。抵抗力单侧电路元素对于正向电流而不是反向电流的不同。

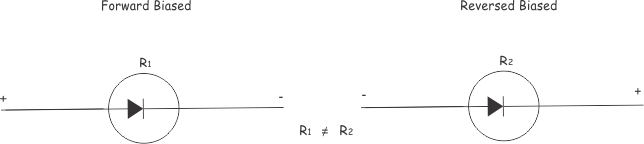

以上图显示了一个二极管作为单侧电路元件。什么时候二极管前向偏见它提供了非常小的抵抗和行为。虽然它是反向偏见的,但它提供非常高的反抗而且不进行。电路元件可以以另一种方式进行分类,例如集成和分布式电路元件。
集体元素
当。。。的时候电压通过元素的横跨和电流不随元素的尺寸而变化,它被称为集总电路元件。
例子:电阻连接在任何内容电路。
分布式元素
当通过元素的电压和电流随元件的尺寸而变化时,它被调用分布式电路元件。
例子:a的抵抗力传输线。它随着线的长度而变化。
