什么是流量计？

一种流量计是用于测量固体，液体或气体的流速的设备。流量计可以线性，非线性，体积，体积或重量。流量计也称为流量表，流量指示器或液体仪表。

流量计的类型

流量计的主要类型有:

机械流量计
光学流量计
打开通道流量计

机械流量计

正排量流量计

这些仪表通过测量通过它们的流体的体积来测量流速。实际过程包括将流体夹在一起，以便知道其流速。这与我们允许水填充到一定预定水平的情况非常类似的情况，之后允许其流出。

这些流量计可以测量间歇流动或微弱的流速，适用于任何液体，不论其粘度或密度。正位移流量计可以被认为是可靠的，因为它们不受管道内湍流的影响。

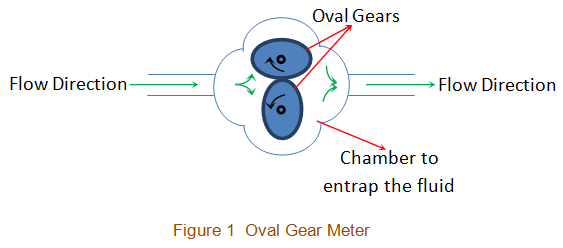

表、往复活塞表、摆动或旋转活塞表、双转子式仪表如齿轮表、椭圆齿轮表(图1)和斜齿轮表都属于这一类。

质量流量计

这些仪表通过测量流过它们的物质的质量，为用户提供流速的估计。这种体重的流量计通常用于化学行业，其中基于体重的测量与体积分析相比是必不可少的。

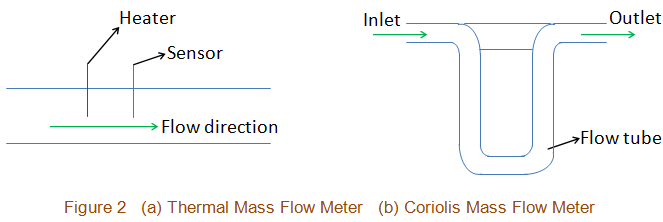

温度仪表（图2a）和科里奥利流量计（图2b）属于此类别。在热仪的情况下，流体流动冷却探针，该探针将其预热至一定程度。可以感测热量损失，将用于确定流体将流动的速率。另一方面，科里奥利米为基准原理的原理，其中通过振动管的流体流动导致频率或相移或幅度的变化，这给出了其流速的量度。

差压流量计

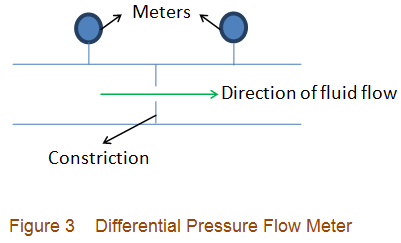

在差压流量计中，通过在流体通过障碍物时测量压力下降来测量流动，该障碍物被插入其流动的路径中。这是因为随着流体流过管的流量增加，在收缩的压力下将更多地下降（图3），这可以通过仪表记录。由此，可以计算流量，因为它将与压降的平方根（Bernoulli等式）成比例。

孔板仪表，流量喷嘴表，流量管米，飞行管米，弯头抽头仪表，目标仪表，达尔管米，锥形仪表，文丘里管米，层流量计和可变区米（轮毂计）是几个例子差压流量计。

速度流量计

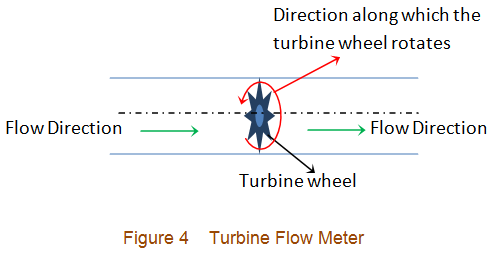

速度流量计通过测量流过它们的流体的速度来估计流体的流速。这里，流体的速度使其流速直接测量其流速，因为它们彼此直接成比例。在这些米中，可以以各种方式测量涡轮机的各种方式的速度也是一个（图4）。

根据用于找出速度的方式，我们有各种速度流量计，如涡轮机流量计，涡旋流量计，皮特管流量计，螺旋桨流量计，桨叶或佩尔顿轮流量计，单喷射流量计和多次喷射流量计。

在危险环境中液体的流速测量，包括在采矿需要非侵入式流量计的情况下的流速测量。声纳流量计就是满足这种需求的一种速度流量计。此外，超声波流量计和电磁流量计也构成了速度型流量计的一部分。

光学流量计

光学流量计上的工作原理I.E。它们测量使用光的流量。通常，它们采用由激光束和光电探测器组成的设置。这里，流过管道的气体颗粒散射激光束以产生由接收器拾取的脉冲（图5）。然后，确定这些信号之间的时间被确定为一个人知道将分离光电探测器的距离，这反过来导致测量气体速度。

由于这些米测量构成气体的颗粒的实际速度，它们保持不受热条件和气体流动的变化。因此，即使环境最不利，例如，当我们具有高温和压力，高湿度等时，它们也能够提供高精度的流量数据。

打开通道流量计

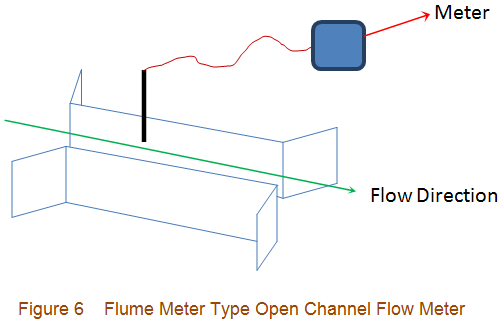

开放通道流量计用于测量流动路径涉及自由表面的流体的流速。堰米和水烟仪（图6）是开放通道流量计，使用次要设备等泡沫或浮动以测量特定点的流体的深度。从该深度来看，可以获得流体的流速。

另一方面，在基于染料测试的开放通道流量测量壳体中，使用一定量的染料或盐来改变流体流动流的浓度。所得稀释度给出了流体的流速的量度。接下来，应该注意的是，流量计需要操作的精度由它们使用的应用来决定。例如，当我们想通过花园中的管道监测水流时，如果我们使用的流量计，这是比我们需要监测碱的流量的精度较低的流量计就足够了适用于化学过程。此外，需要注意的另一个因素是，当与流阀结合使用时，流量计可以成功地执行控制动作。

什么是水表?

一种水表是一种流量计，用于通过管道监测水的流速。水流量测量有两种常见方法 - 位移和速度。常见的位移设计包括振动活塞和核心碟形仪。基于速度的设计包括单个和多喷射仪表和涡轮机。

水表的种类

根据他们测量水流的机制，水表可以分为各种类型。

齿轮式水流量计

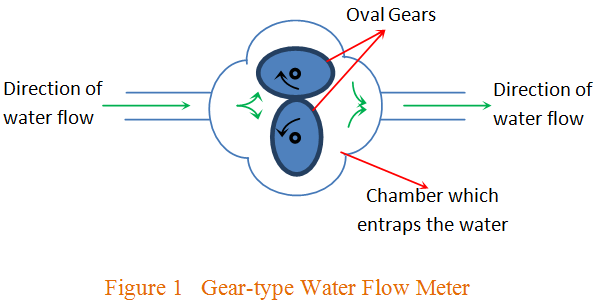

通常，所有住宅水表都是正排量型。这些又可以是齿轮计 - （图1）或振荡活塞或核心盘仪型。这里，将水进入腔室，仅在腔室填充时才能抛出。

通过这样做，我们可以估计水流的速度。当水流速度较低时，使用这些仪表。

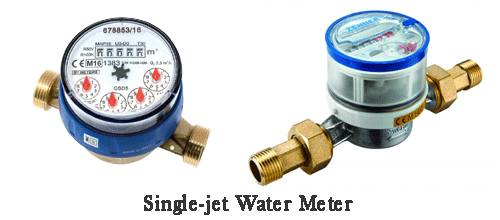

单喷射水表

速度水表，也称为内部容量计，是另一种水流量表。在这些仪表中，通过监测水流的速度来确定水的流动速率。根据这种类型的子类别是喷射（单射流）和涡轮流量计。

在单喷射仪表中，在多喷射仪表的情况下，单喷射器撞击叶轮上，撞击了多于一个喷射器。然而，在任何一种情况下，叶轮的旋转速度给出了水的流速。另一方面，涡轮机的水表使用涡轮机旋转速度决定流速。

这里应注意，喷射式水表适用于低流量测量，而涡轮机型流量计适合，流量率高。因此，当一个人必须完成高于流量测量时，更好的选择将是复合型水表，这将这两个类别组合到单个设备中。

电磁水表

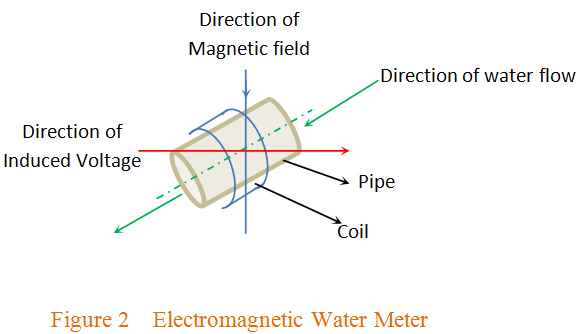

水表也可以通过使用测量水的流速法拉第的归纳法则。米被称为电磁水表(图2)，通常用于测量不洁或未经处理的废水。

在这里，流过非磁性和非电性管道的水会产生电压在米中磁场。该电压的幅度与磁通密度成比例，从而对流过管的水的速度，可以确定水的流动速率。

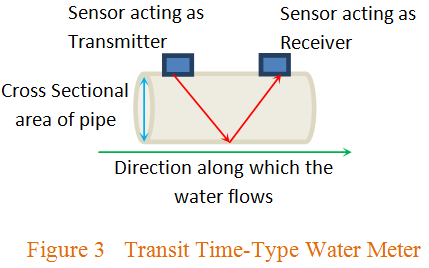

运输时间型水表

水表也可以是超声波类型，其中通过使用声纳技术来测量水流速率。这里，声波通过流动的水送到测量其速度。一旦速度是已知的，就可以确定仪表体的横截面在之前的横截面积确定水的相关速率。这些米可以是多普勒式或传输时间类型。

水表的应用

水表的应用包括:

供水部门是水表的主要用户。该部门拥有这些米在每个建筑中安装，以跟踪它们所消耗的水量。这种行为背后的意图是相应地划出他们。
大型基础设施采用水量计，以确保水流通过每个副结构，从而免于泄漏和破裂。
将冷却作为其过程中的一个步骤的工业使用水表来监测水流的速率。
农业产业和实验室也雇用了水表，目的是分析其盐度，pH水平，酸度等水的不同性质。
使用水的电力产生电力的水力发电植物使用水表来维持受控制量的水流。
水表与涡轮机型的那样用于防火系统。

流量测量

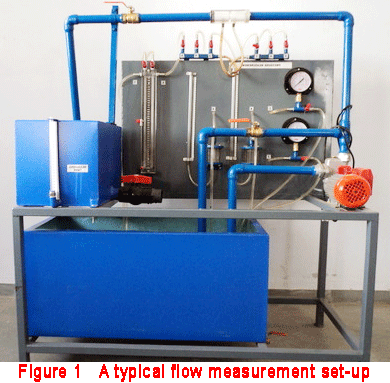

流量测量是一种测量材料流过特定感兴趣区域的方法（图1）。一般来说，工业过程对测量三种类型的“材料”QIZ的需求。，固体，液体和气体。

测量固体

固体通常在其重量基础上测量，即固体的流速将表示为每单位时间的固体的质量或在每单位时间的固体重量方面。因此，我们将其相关单位作为每秒千克或每秒或千克/小时/小时或每小时或每小时或同时或同时或同时或同时或同时或每小时克。

测量液体

液体可以在其体积或体积方面测量。这意味着液体的流速表示为每单位时间每单位时间或液体的液体的重量比率。因此，我们可以以每小时吨位，每秒千克每秒，每小时升，每小时^3.- 分钟等等。

气体测量

气体通常在其体积中测量。气体的流速将表示为每单位时间气流的体积的比率。因此，测量气体流动的单元是m^3.- 小时，nm^3.- 小时等等。测量气体流动时要注意的另一个重要因素是，由于它们的体积根据压力（以及温度）而变化，气体是可压缩流体（与液体不同）的事实是这样的一种重要因素。为了考虑该因素，通常通过测量原始条件下的气体获得的值被转化为正常温度和压力（NTP）底座或标准温度和压力（STP）底座。
