电压倍压器,顾名思义,它可以传递输出电压是输入电压的两倍。这是一个电压乘法器电压倍增系数等于2。该电路由一个振荡的交流输入电压,2电容器和两个二极管。输入是交流电压,输出是直流电压,是输入交流峰值的两倍升压变压器在某些应用中可以用这种电压倍压器代替。
电压倍增器的类型
接下来,我们将讨论两种类型的倍压器-半波电压倍增器和全波倍压器。
半波电压倍增器

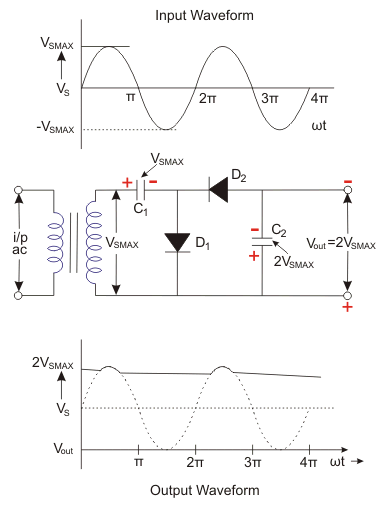

下图,示出了简单的直流电压倍线电路。这里,显然电容器和二极管都一起运行在一起以产生双电压输出。
现在,我们可以通过半波直流电压倍增的工作。所有在AC正弦波的正半周期,第一二极管(D1)正在进行中。这是正向偏见状态,它将充电连接电容器(C1)等于交流二次电压峰值变压器(VSMAX)。由于路径的不可用性,该电容器无法放电。因此,它将留在完全充电的情况下。接下来,所有在负半周期,第二个二极管(D2)为导电或正偏置状态,且第一二极管(D1)是不导电或处于反向偏置状态。反向偏置二极管(D1)会阻塞所连接的电容器的放电(C1)和正向偏压二极管(D2)将给所连接的电容器充电(C2)。
这里我们可以应用基尔霍夫电压定律从变压器二次回路底部(下端为负极性,上端为正极性)顺时针方向起至外回路。
这是通过电容器的电压;C2将等于输入变压器二次电压峰值的两倍(2VSMAX)。
整个交流输入的下一个正半周期,第二个二极管(D2)将打开,由于反向偏置条件。所以,第二个电容器(C2)将通过负载和输出电压(V出) < 2 v年代马克斯。否则,这两个电容器将处于上述充电状态。如果有负载,那么在下一个循环中,C2将再次充电。
全波电压倍压器

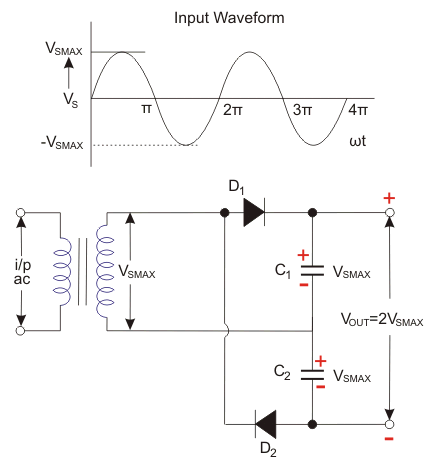

在全波倍压器,其分量与半波倍压器相同。但不同的是在电路如下所示。
在这个倍频器中,正通过输入交流电压的正循环,第一个二极管(D1)为导电状态。这是正向偏压状态,它将充电连接的电容器(C1)等于变压器交流二次电压的峰值VSMAX)。此时,D2将处于反向偏见的条件或非导电状态。整个输入交流电压的负周期,第二二极管(D2)将处于正偏置状态,而第二电容器(C2)被指控。在空载情况下,两个电容的整个电压

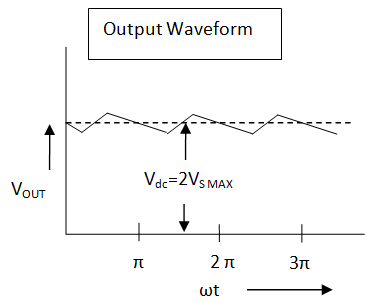

作为输出电压发送。如果有一些负载连接到输出端子,那么输出电压(V出) < 2 v年代马克斯。输出波形如下所示。
我们可以观察到电压倍压器将提供2 v年代马克斯作为输出。不需要中心抽头变压器。2 v年代马克斯将是电路二极管的峰值反电压额定值。
电压倍压器的优点
电压倍增器的应用
- 离子泵
- 电视荧光屏
- x射线系统
- 复印机
- 雷达设备
- 行波管等
