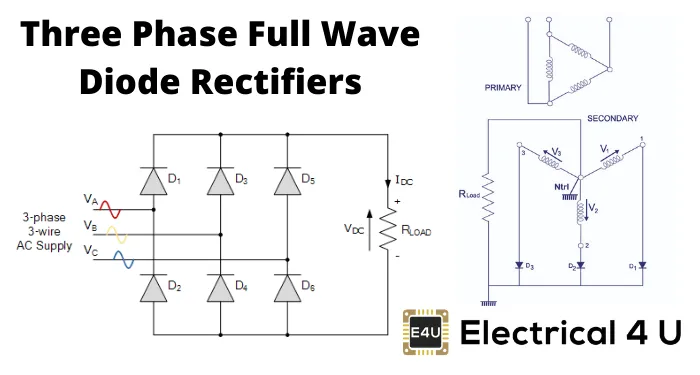

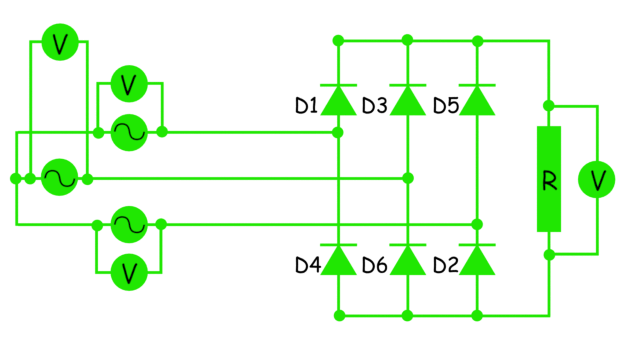

一种三相全波二极管整流器具有纯电阻载荷如下所示。交流电压电源为110 V线和50 Hz频率。
波形的波形电压横跨负载显示在下图中以黑色显示。V.m阶段是相电压的最大值。负载上的电压的最小值为1.5 Vm阶段。
从上面的电路我们可以看到二极管,D1开始于30O.当R相中的电压最大时。二极管D1停止导通,二极管D3在角度150以角度传导O.当Y相的电压最大时。
虽然二极管D1从30开始O.到150.O.在正周期中,二极管D6有助于完成返回到3个相位源的路径。二极管D6看到最大负电压,但这仍然是最多90O.当二极管D2接管从D6传导并完成路径以及二极管D1时。
- 因此,每个二极管对进行60O.,每个二极管导通120O.。
- 负荷电压具有纹波,此纹波的频率为6×50 = 300 Hz。
直流电压的大小是两者中电压幅度的总和二极管这在任何瞬间导通,该瞬间也是特定的线电压,这取决于哪个二极管对进行导通。
电阻负载上的输出电压的平均值由
在哪里,
输出电压的RMS值由
纹波电压,
电压纹波因子,
直流输出功率,
交流输入电源,
效率,
电压和当前的在这边二极管D1如下所示。
我们可以从上方的电压波形看,PIV,峰值反向电压,这是最大值电压当它反向偏置时面对二极管是√3vm阶段。
