N个通道JFET和P通道JFET都可以用作开关。在参加JFET的实际操作作为开关之前，我们将讨论交换机的基本属性，然后我们尝试使用JFET的操作将交换机的这些属性与JFET的操作相关联。这将有助于我们更准确地说。
当一个简单的开关处于状态时，它将表现为短路，因此开关上的电压降为零。因此，无论通过开关的电流是什么，开关都不会有功率损失。另一方面，当开关处于断开状态时，开关表现为开路，因此通过开关的电流是零，因此在这种情况下，功率损耗也是零。
现在，如果我们使用JFET作为交换机，我们必须在导通和无导电模式下建立在JFET上的功率损耗非常低。
只有在其欧姆和切断区域中运行JFET，才有可能。
在去实际话题之前，让我们回想起欧姆的基本思想并切断JFET特征的区域。
通过将栅极端子电压保持为零，如果我们慢慢增加漏极电压，漏极电流会线性地增加到一定的漏极电压。在该某些漏极电压之后，漏极电流变得恒定。该漏极电流变常数的该漏极电压称为夹截止电压。捏关后面的物理学在这里尚未讨论，因为它超出了本文的范围。无论如何，这可以看出，在捏关闭JFET之前的表现为恒定值的简单电阻之前。这种阻力的值是非常法律，因为它是由半导体制成的。捏关前的JFET特性被称为欧姆区域。随着接线场效应晶体管的夹出电压的值小于欧姆区域的条件下从晶体管散发的功率非常小，理想地，我们可以将其视为零。因此，我们可以得出结论，通过JFET开启小信号将漏极保持在漏电电压以下的源极电压，因此限制了功率损耗。
现在，如果我们从零降低栅极电位，则流过通道的电流以用于某个漏极到源极电压的情况也降低。这是因为随着栅极端子电压的降低，栅极对信道PN结的反向偏置随着零电位电平的降低而增加。在某个负栅极电压之后，漏极电流变为零。漏极电流变为零的该负栅极电压被称为截止栅极电压，因此对于切断电压以下的任何施加的栅极电压，没有电流流过装置，并且该装置将表现为截止开关。因此，在操作的截止区域中，晶体管中没有显着的功率损耗。
这里有待注意到，在JFET中，栅极电流始终为零，无论其导电还是无导电模式。因此，栅极信号没有功率损耗。
因此，我们可以说，当在其特征的欧姆和截止区域操作时，结场效果晶体管的表现为开关。

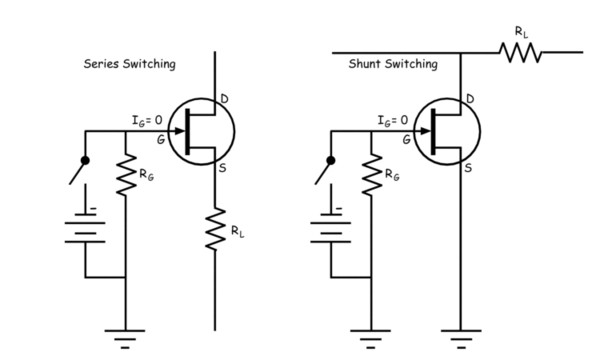

让我们看到JFET作为交换机的一些实际应用。JFET有两种类型的切换操作。
并联开关
系列开关
