当我们在JFET的门端加一个交流信号时，这个信号将在漏极电路中被放大。门极信号的适当放大取决于JFET的门极和漏极部分的适当偏置。适当的偏置可确保JFET在其放大作用期间运行在有源或饱和区。如果在放大过程中，输出信号的振荡峰(负峰或正峰)在欧姆或截止区域下，信号被剪切和扭曲，这是不可取的。为了在输入和输出电路中同时识别出适当的偏置电压，我们需要载重线分析和一个合适的位置问点在设备的特性曲线上。
Q点为直流载重线与JFET特性曲线的交点。

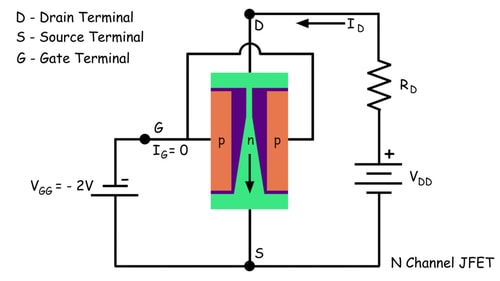

为了更好地理解，让我们考虑一个输入偏置电压V的n通道JFETGG输出偏置电压VDD。VDS和我D分别是JFET元件的漏源电压和通过JFET的漏极电流。应用基尔霍夫电压定律，
从这里，我们可以说VDS获取当前I时的最大值D是0和V的最大值DS是,
最大漏极电流发生在VDS则漏极电流的最大值为，

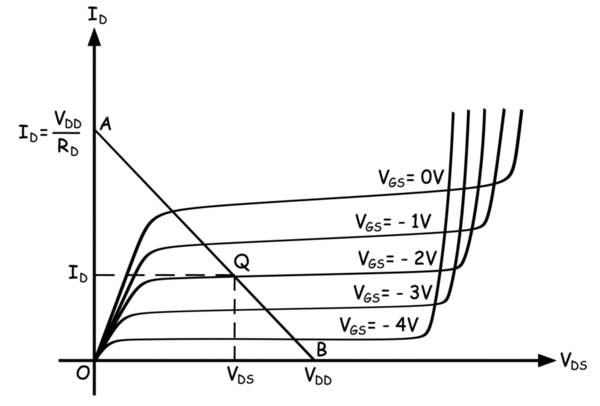

现在我们将连接最大V的坐标DS我最大DJFET的特点是直线。这条线路称为直流载重线。这条线之所以被称为这条线，是因为在确定线路时，电路中没有交流信号，只有直流元件是为了偏置而存在的。
在作为放大器的JFET操作过程中，工作点可以选择在特性的有效区域内。而当由直流负荷线分析确定时，则为Q点的最优位置。
JFET在直流栅偏置电压V下的特性曲线G(如上所示，VG = - 2v)在Q点切载线，在Q点处，对应的漏极电流世界为ID漏极到源电压VDS正如上面特征图中的虚线所示。
