变压器油绕组及远程温度指示器

变压器温度指示器

这些仪器一般都是精密仪器。A温度指示器电力变压器是专门为变压器的保护除了温度指示和冷却控制特征。这意味着，该设备执行三个功能。

1. 这些仪器表示变压器油和绕组的瞬时温度。
2. 这些还记录了油和绕组的最高温升。
3. 这些仪器在允许温度限制的预定值下运行高温报警。
4. 变压器温度指示器也可跳闸断路器当油或绕组的温度达到预定的极限时，与电力变压器相关联。
5. 这些设备还可以控制变压器冷却系统。当绕组达到预设的高温时，打开冷却设备，当温度下降到设定的差值时，关闭冷却设备。

变压器温度指示器的种类

主要有两种温度指示器变压器。主要是两种仪器相同，但是，一种用于油温，另一个仪器用于绕组温度。还有另一种类型的温度指示器通常用于电力变压器，主要有点不同，这是远程温度指示器。

变压器温度指示器的类型为-

1. 油温指示器(OTI)
2. 绕组温度指示器(WTI)
3. 远程温度指示器（RTI）

变压器温度指示器的构造

这些指示器配有感应灯泡。这个感应灯泡被放置在变压器油箱顶部的一个口袋里。口袋里装满了变压器油。灯泡通过由两根毛细管组成的柔性连接管与仪表壳体连接。一根毛细管连接到仪器的操作波纹管，另一根连接到补偿波纹管。补偿波纹管可以补偿环境温度的变化。指针固定在一个钢制支架上，通常四个水银开关安装在这个钢制支架上。这些水银开关的开、断温度可单独调节。1个水银开关用于操作冷却风扇，1个水银开关用于打开油泵，1个水银开关用于高温报警，最后一个开关用于在极高温条件下变压器间跳闸。

除了这些表盘油温指示器还提供了当温度升高时由主指针推动的虚设指针。当主指针由于温度降低而移动时，虚设指针保持在主指针的最大温度位置。这表示在预设的时间段内变压器的最大温度升高。

油温指示器或OTI

该装置用于测量顶部油温。油温指示器或OTI也用于保护变压器。

油温指示器的工作原理

该装置通过在灯泡中浸入口袋中的传感灯泡的帮助，通过使用毛细管线到操作机构，该装置通过感应灯泡测量顶部油温。链接和杠杆机构将该移动放大到携带指针和汞开关的圆盘。当操作机制中的液体的体积发生变化时，连接到毛细管末端的波纹管膨胀和收缩。通过杠杆连接机构将波纹管的这种运动传送到变压器的温度指示器中的指针。

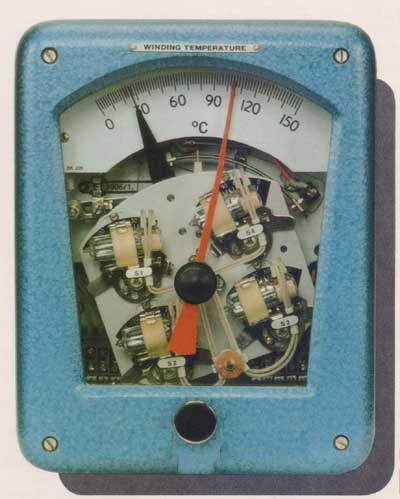

绕组温度指示器或WTI

该装置测量LV和HV绕组温度。卷绕温度指示器或WTI也用作变压器的保护。

绕组温度指示器的工作原理

WTI的基本工作原理与OTI相同。但唯一的区别是，感应灯泡口袋上的变压器顶盖是加热线圈包围它。这个加热线圈是由次级的电流变压器与变压器绕组相关联。因此当前的通过加热器的线圈与流过变压器绕组的电流成正比。这是因为没有直接测量绕组内部温度的范围。当变压器的负载增加时，绕组温度也随之升高，当加热线圈包围它时，这种升高的温度被感应灯泡感知到。绕组温度指示器的其余工作原理与油温指示器的工作原理相同。

远程温度指示器

精密电位计安装在仪表外壳内的功能是一个变送器，并操作一个电子增音器来远程读取测量的温度。在一种方案中，发射机直接连接到中继器，另一种方案是将发射机连接到中继器电阻传感器，为中继器的工作提供直流电源。
