当今世界无疑是一个电子化的世界，各种各样的系统执行着各种各样的功能。这些系统之间需要相互沟通，以实现它们预期的目标。他们采取的行动很大程度上依赖于他们接收/传输的数据。例如，假设我们正在降落一架飞机，并向系统发送0010000以将轮子拖出。
现在，假设我们的位模式沿着通道被损坏，系统接收为0010100。这可能会导致系统要么放弃输入(如果输入无效)，要么执行与预期操作完全不同的操作。无论哪种情况，结果都将是灾难，就像我们的一个比特被改变了一样。这个(相当夸张的)示例表明了无错误数据通信的重要性。实现这一点的一种方法是使用平价发电机和跳棋。
奇偶校验是在需要传输的数据流的MSB上附加一个称为奇偶校验位的额外位的一种方法。现在，如何决定是加1还是加0?这取决于我们是否渴望拥有奇偶校验或偶偶校验。
奇校验
这种情况下，发送的比特流中的1的数量(数据位与奇偶位结合)必须保持为奇数。也就是说，假设我们的比特流为1001011，那么奇偶校验将被生成为1，这样产生的比特流(= 11001011)中的1的数量为5，一个奇数。同理，我们可以说，对于1001010的数据序列，奇偶位必须为0。
偶同位
如果我们选择偶数奇偶校验，那么我们需要确保比特流中1的总数，包括奇偶校验位，变成偶数。例如，如果数据字符串是1001011，那么奇偶位将是0;如果它是1001010，那么奇偶位应该是1。
现在，让我们试着设计一个数字电路，它可以帮助我们产生我们的奇偶位。
奇宇称发电机
让我们假设我们有一个3位数据序列(B2B1B0)，这需要沟通。表I显示了奇偶校验位(OP)，它必须由我们的电路为每个输入位的组合产生。
表我
| B2 | B1 | B0 | OP |
| 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 0 |
由此，我们可以求出P用B表示的表达式2B1和B0作为

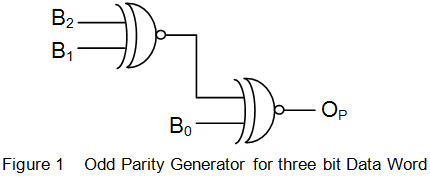

这意味着我们可以建立一个奇宇称发电机对于三位数据字使用两位XNOR门。实现的设计如图1所示。
即使平价发电机
现在让我们设计一个偶校验(EP)二位数据字B的生成器1B0。相关真值表如表2所示。
表二世
| B1 | B0 | EP |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
因此我们有

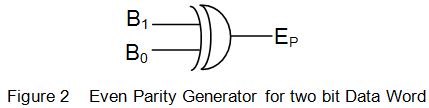

这就导致了如图2所示的数字电路。
这种类型的奇偶校验的一代被用于SPI总线和UART传输。
