图论理论在理解复杂的情况下起着非常重要的作用电路。现在,实际意味着一个由六个以上的回路组成的电路非常复杂地用笔和纸张手动处理。如果我们有多层电脑,那么它变成了一个易于处理的任务,但没有计算机任务变得过于复杂,因此简单地分析了我们经常更喜欢的这种电路图论理论。
如何形成图表?

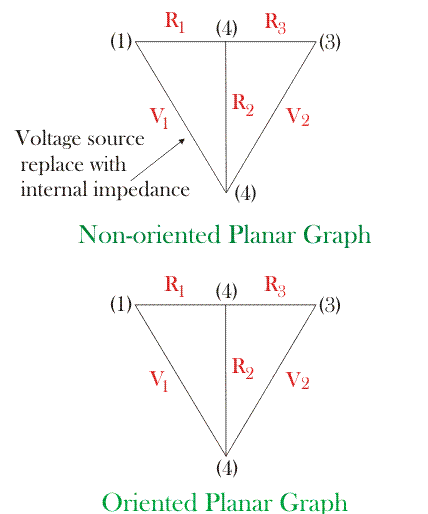

电路中存在的每个元素充当图形的单个分支,而有源源电压源和目前的来源用它们的内部阻抗更换(更换带有短路的电源电源,而用开路替换电流源)。

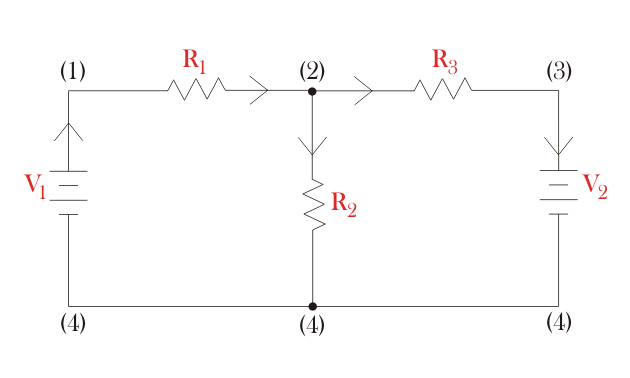

定向图是包含在每个分支上的方向的图形,这是流动方向当前在要分析的电路中。
平面图
平面图是可以在平面上表示的图,而不交叉任何其他分支。下图显示了一个图形的图形,因为没有分支在图中切割任何其他分支。

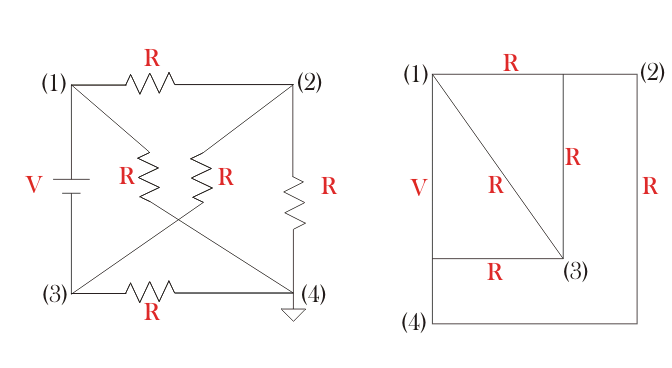

乍一看它看起来像非平面图自二电阻器互相交叉,但它是平面图可以如下所示绘制。

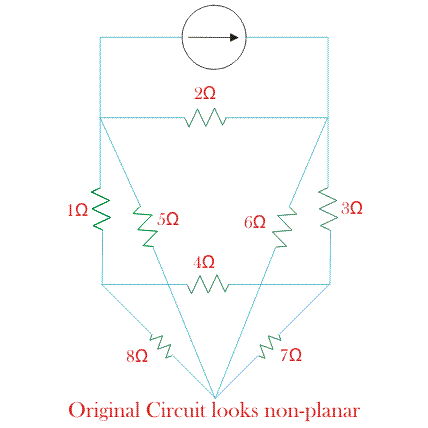

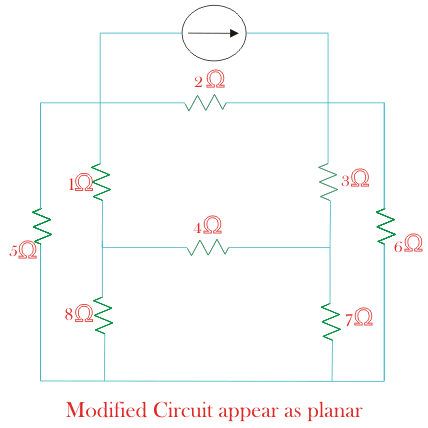

看起来不总是那种非平面的图表始终是非平面的,这可以制作平面。有关解释,请参见下面的示例。

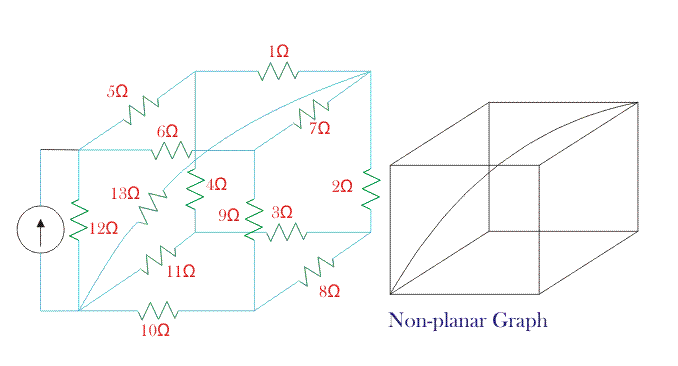

非平面图
非平面图是一个不能在纸上代表而不交叉其他分支。
