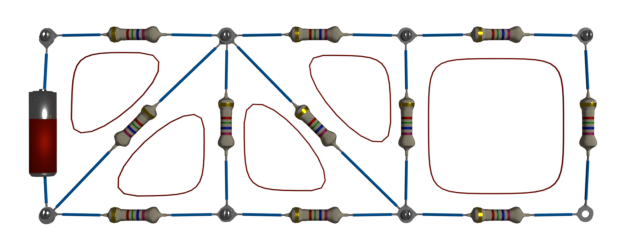

单网和多网格分析

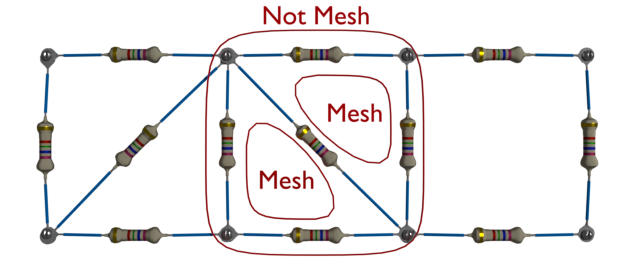

与其他网络分析程序一样，我们可以使用网格分析找出电压那当前或通过特定元素或元素的电力。网格分析是基于Kirchhoff电压法。我们只能在平面电路上使用网格分析。平面电路是可以以这样的方式在平面上绘制的平面电路，使得在任何其他分支上没有分支在任何其他分支之下。该电路不包含在任何其他分支上或下方通过的任何分支。

单网

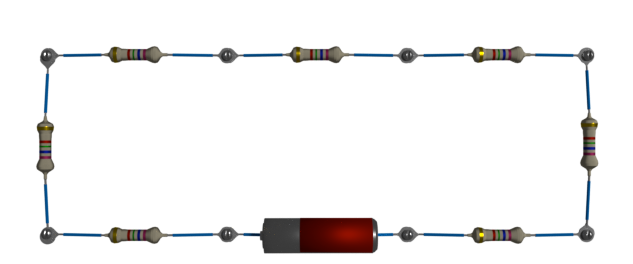

如果在闭合电路中，网格的数量仅为一个，那么该类型的电路被称为单网状电路。

在这些类型的分析中，当前或电压任何元素都可以通过使用直接找到欧姆的法律。但是，如果电路元件并行然后我们也可以将它们转换为一个单网通过使用电路元件的并行组合法。

多网格

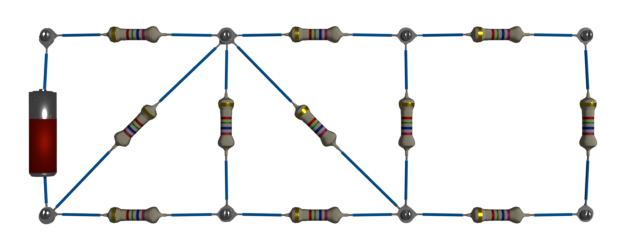

具有多个网格的电路称为多网格电路。与单网格电路相比，多网格电路的分析有些困难。

如果您更喜欢视频解释，我们将介绍下面的视频中的示例：

网格分析的步骤

网格分析中遵循的步骤非常简单，它们如下 -

1. FRST我们必须确定电路是否是平面的或非平面。如果是一个非平面电路，我们必须执行其他分析方法，如节点分析。
2. 然后我们必须计算网格数。要解决的等式数与网格数相同。




3. 然后我们根据便利性标记每个网状电流。




4. 我们写kvl.每个网格的等式。如果元素位于两个网格之间，则我们计算总计当前通过考虑两个网格流过元素。如果两个网状电流的方向相同，则电流的总和被视为流过元素的总电流，并且如果方向相反，则采用网眼电流的差异。在第二种情况下，所考虑的网格中的电流是最大的，在所有网状电流中，遵循该过程。

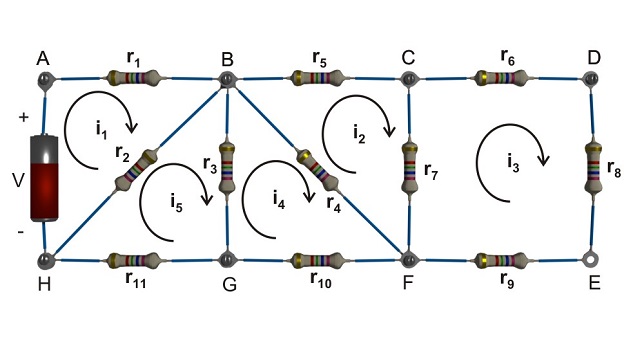

对于网格ABH，KVL是

对于网格BCF，KVL是

对于网状CDEF，KVL是

对于网格BFG，KVL是

对于网格BGH，KVL是

5. 根据网状电流组织等式。
6. 解决我的网格方程₁， 一世₂， 一世_3.， 一世_4.， 和我_5.。
7. 如果在电路中存在任何相关源或网状电流的任何未知，则在合适的网状电流中表达该源。

网眼分析的缺点

1. 只有当电路是平面的时，我们只能使用此方法，否则该方法没有用。
2. 如果网络很大，那么网格的数量将很大，因此，方程的总数将更多，因此在这种情况下会使用不方便。

网眼分析

虽然，它具有一些缺点，这种方法是一种非常强大的工具，可以用于电路分析。它是一个广泛使用的方法，用于小型网络，包含少量网格。这是因为该方法简单，易于理解，并提供快速的结果，如果网络很小。
