交流电路通常是三相的电子分布和电力传输目的。单相电路是我国国内供电系统中常用的电路。
总三相功率交流电路等于单相功率的三倍。
因此,如果三相系统中某一单相的功率为P,那么三相系统的总功率将为3P(前提是三相系统完全平衡)。
但如果三相系统不完全平衡,那么系统的总功率将是各相功率的总和。
假设在一个三相系统中,R相处的功率是PRY相是PYB相是PB,则系统的总功率为
这是一个简单的标量和,因为幂是一个标量。这是季节,如果我们在计算和分析时只考虑单相三相电源,这就足够了。

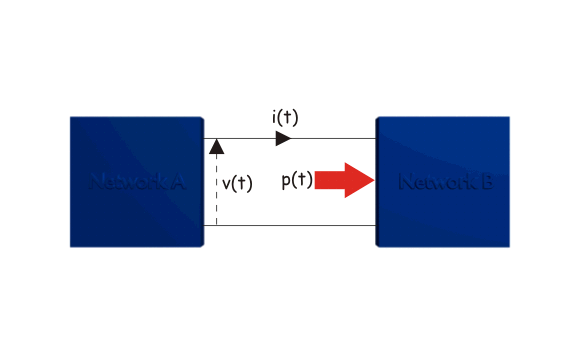

假设网络A与网络B电连接,如下图所示:
考虑单相系统电压波形的表达式为:
其中V是波形的振幅,ω是波传播的角速度。

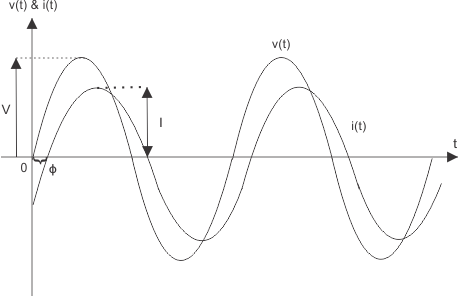

现在,考虑一下当前的的相位差是i(t)这个电流与电压角度φ。这意味着电流波的传播与电压有关的φ辐射滞后。电压、电流波形如图所示:
这种情况下的电流波形可以表示为:
现在,瞬时功率的表达式,
(V在哪里rms和我rms为电压、电流波形的均方根值]

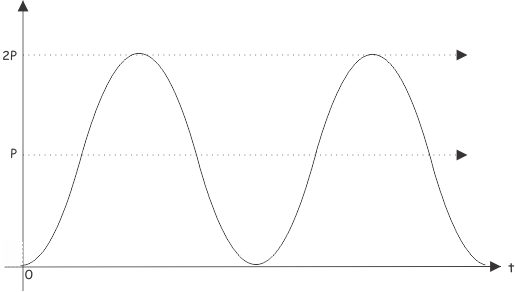

现在,让我们画出P与时间的关系,

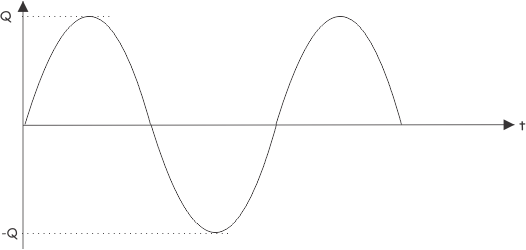

从图中可以看出,P项没有任何负值。因此,它的平均值是非零的。它是正弦函数,频率是系统频率的两倍。现在我们画出幂方程的第二项,即Q。
这是一个纯正弦函数,平均值为零。因此,从这两幅图中,可以清楚地看出,P是交流电路中功率的组成部分,它实际上是从网络A传输到网络B的,这些功率在网络B中被作为电力消耗。
另一方面,Q并不是真的从网络A流到网络b,而是在网络A和b之间振荡。这也是功率的组成部分,实际上流入和流出电感、电容,就像网络的储能元件。
在这里,P被称为功率的实部或有功部,Q被称为功率的虚部或无功部。
因此,P称为实功率或有功功率,Q称为虚功率或有功功率。有功功率的单位是瓦特,而无功功率的单位是电压安培。
我们已经考虑过,
式中,S为电压的根均值与当前的即。
系统电压和电流的均方根值的乘积称为视在功率,即电压安培或VA。
这可以用复数形式表示为
再一次,表达真正的力量是
之间的ɸ角在哪里电压和电流相量。所以,
所以,在表达式P,因为ɸ因素决定了实权组件的视在功率。
这就是为什么这个词因为ɸ实权的表达式称为功率因数。对于积极和消极ɸ的价值,因为ɸ总是正的。
这意味着,无论ɸ的迹象(这取决于当前是否滞后或主要的电压)真正的权力总是正的。
这意味着它从发送端(网络A)流向接收端(网络B)。我们之前在查看真实功率波形时也显示了同样的情况。
现在如果电流超前于电压,则电压与电流相量的夹角为负,以电压相量为参考:
在这种情况下,功率的无功分量为负,
功率三角形
视在功率与有功功率、无功功率的三角关系如下图所示。
现在,如果电流滞后于电压,则电压与电流相量的夹角为正,以电压相量为参考。
在这种情况下,功率的无功分量为正。因为,
幂三角形如下图所示。
如果网络的阻抗是电容性的,则电流引到电压,如果是有感网络,则电流滞后于电压。所以我们可以得出结论,无功功率是负的容抗它是正的,在感应电抗的情况下。
如果网络是纯电阻的,电流和电压之间就不会有角差。因此,
所以这种情况下的无功功率是,
因此,网络中没有无功产生或消耗。
