在讨论之前采样示波器，我们必须知道普通示波器的基本原理和运作。它是接收一个或多个电信号的仪器，然后同时在屏幕上产生波形。采样示波器是数字示波器的高级版本，具有一些额外的功能，用于特殊目的。
它被设计成通过连续地取样几种波形来提供一个非常高的函数。该示波器利用采样定理从多个输入信号中制造出波形。通过使用闪光灯，可以看到运动的一部分，但当一堆图像被拍摄，一个非常快的机械运动被观察到。采样示波器的功能类似于频闪技术，它被用来观察非常快的电信号。大约需要1000个点来创建波形。
采样示波器的功能
顾名思义，它从几个连续的波形中收集样本，并从组装的数据中构造出波形的完整图像。产生的波形被用低电平放大带通滤波器然后显示在屏幕上。这个波形是由许多相互关联的点连接而成的，从而构成整个形状。
波浪的每个点是阶梯波形的每个连续循环中渐进层的点的垂直偏转。它们用于监测高达50 GHz或更多的高频信号。显示波形的频率高于范围的采样率。它是每分分为约10件或更多，以及大约15 GHz的放大器的大带宽。在采样阶段，信号具有低频并实现大带宽它与衰减器相结合。
但是，它会减少仪器的动态范围。这采样示波器仅限于重复信号，对瞬态事件没有响应。他们只显示在范围内的高频。
抽样方法

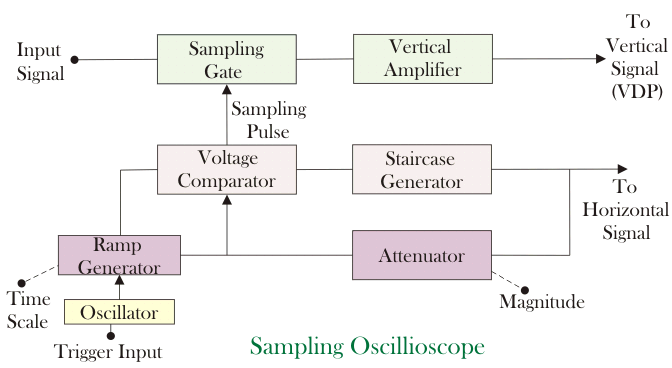

在每个采样周期之前，触发脉冲激活一个振荡器产生线性电压。当振幅为二电压等于，楼梯移动一个步骤并且产生采样脉冲，并且它打开用于输入电压的样本的采样门。波形的分辨率取决于楼梯生成器的步骤的尺寸。存在不同的样本方式，但是常用的两个。一个是实时样本，另一种是等效的样本方法。
实时样品方法
在实时方法中，数字化仪工作在高速，因此它可以在一次扫描中注册最大的点。它的主要目的是准确地捕捉高频瞬态事件。瞬态波形是如此独特，它的电压或电流水平在任何时刻都不能与其最近的。这些事件不会重复发生，因此必须在它们发生时的同一时间范围内注册。采样频率非常高，约500 MHz，采样速率约为每秒100个采样。为了存储这样的高频波形，需要高速存储器。
等效样本的方法
等效采样法的原理是预测和估计，只有重复的波形才有可能实现。在等效方法中，数字化仪从多次重复的信号中获得样本。每次重复可以取一个或多个样本。这样可以提高采集信号的准确性。合成波形的频率远远高于范围采样率。这种抽样可以通过两种方法进行;随机方法和顺序方法。
随机抽样法
随机抽样方法是最常见的采样方法。它使用内部时钟，该内部时钟以这样的方式调整，即它相对于输入信号运行，并且无论触发它在哪里都要连续地拍摄信号触发样本。收集的样品是关于时间的规律，而是随机相对于触发。
序贯抽样法
在这种技术中，采样是相对于触发和它是独立的时间设置。无论何时检测到触发器，都将以较小的延迟记录样本。确保延迟应该非常短，但要有明确的定义。当下一个触发器发生时，它注册的时间延迟相对于前一个稍有增加。延迟扫描的范围从几微秒到几秒不等。让我们假设第一次的延迟为t，那么第二次的延迟将略大于t，并且以这种方式进行多次采样，不断增加延迟，直到时间窗被填满。
