我们讨论了各种类型的逻辑门，最后我们将讨论另一种类型的门施密特盖茨。我们讨论过的逻辑门，直到现在具有单个输入阈值电压水平。对于低到高，高输出过渡，该阈值是相同的，并且它位于最高电压电平和最低电压电平之间的某处。为此，这些逻辑门可能会产生不稳定的输出，当馈送具有缓慢变化的输入时馈送。

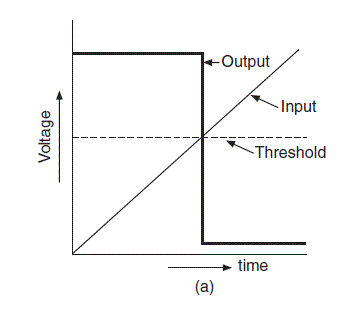

假设我们正在为逆变器电路提供理想的输入信号，并且该电路的响应如下图所示。

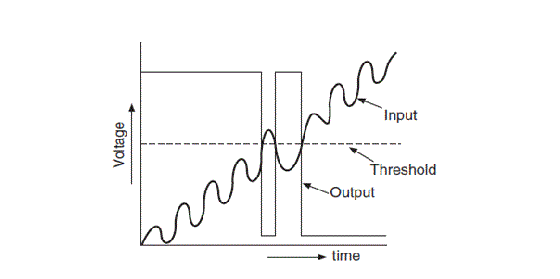

当实际信号被送入变频器时，我们得到的响应如下图所示。
我们可以从上面看，在输出信号上叠加少量噪声。为了克服这个问题，已经找到了一种可能的解决方案，如果我们将低电平的电压电平与高转换为高电平，则可以克服该问题。
这应该通过在内部栅极电路中引入一些积极反馈来完成，我们也知道滞后现象。有一些逻辑门是自然具有滞后的逻辑门，即它们具有内置的属性，我们不必更改它们的制造过程。

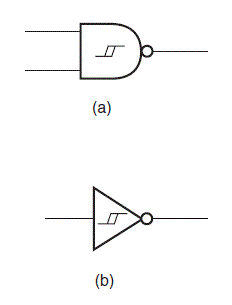

这主要是在NAND盖茨和逆变器。这些被称为施密特盖茨并且它们能够根据两个阈值电压来解释输入电压，该电压用于低至高，另一个是高到低输出转变。下面的（a）和（b）图显示了Schmitt Nand和Schmitt逆变器的电路符号。
和...之间的不同施密特盖茨传统的栅极是前者具有滞后性质，其与B-H循环相同铁磁材料。

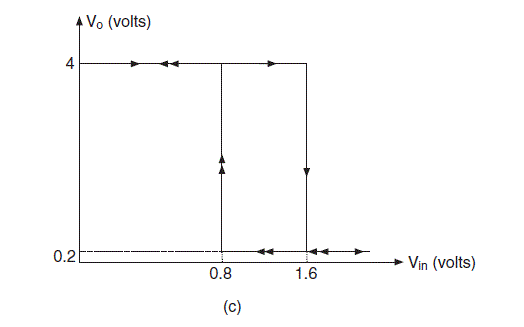

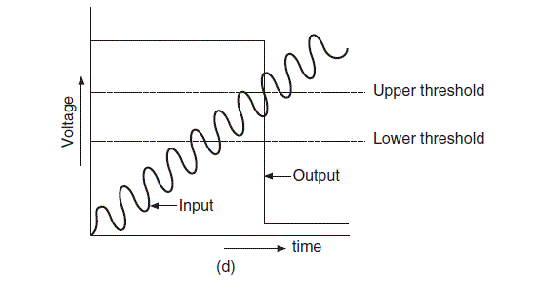

上图显示了这种装置的传输的典型特性。我们可以在两个阈值水平之间看到的差异是滞后。下图显示了施密特逆变器的特性，以缓慢变化的嘈杂输入信号。
