我们已经讨论了很多关于逻辑盖茨的很多数字电子产品系统。我们了解三个基本盖茨。和门那或门和不是盖茨当我们知道逻辑电路的基础时,我们将讨论一下逻辑电路的基础,而不是NAND,也不是,如NAND或,EX-OR等。万博世界杯狂欢禁止门。当需要启用或禁止需要逻辑信号时,许多情况发生了许多情况,这取决于某些其他控制输入。这就是这种类型的逻辑门的需要。
这里,术语禁止意味着它具有它产生某种或固定输出的门,无论是更改的输入甚至输入。我们可以用例证解释这一点,假设有四个输入也不是门哪一个具有固定输入逻辑电平'1'。
然后,我们将获得固定输出'0',而无论是否可以是其他输入。由于一个输入永久性为“1”,输出将始终为“0”。因此,我们可以说修复这个输入永久地禁止门的功能。这个门将像正常一样工作也不是门只有当该输入更改为“0”级别时才。上图解释了抑制功能。

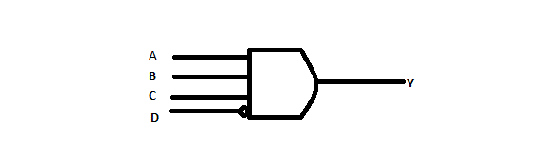

此功能也可提供集成电路表格为和门。它基本上是一个和门,其具有逆变器否定的一个输入。否定的输入行为以禁止栅极。或者我们可以说,只有当凸出的输入设置为逻辑电平'0'时,才能表现出一个和门。现在我们将通过电路符号看到这一点真理表对于四个输入禁止门。
Now in the above diagram if all the inputs of the gate is permanently tied to logic level ‘1’ then the logic ‘0’ at the INHIBIT input will produce a logic ‘1’ at the output and a logic ‘1’ at the inhibit input will result in a logic ‘0’ output. Now we will look at the truth table of the above drawn gate.
一种 | B. | C | D. | y |
0. | 0. | 0. | 0. | 0. |
0. | 0. | 0. | 1 | 0. |
0. | 0. | 1 | 0. | 0. |
0. | 0. | 1 | 1 | 0. |
0. | 1 | 0. | 0. | 0. |
0. | 1 | 0. | 1 | 0. |
0. | 1 | 1 | 0. | 0. |
0. | 1 | 1 | 1 | 0. |
1 | 0. | 0. | 0. | 0. |
1 | 0. | 0. | 1 | 0. |
1 | 0. | 1 | 0. | 0. |
1 | 0. | 1 | 1 | 0. |
1 | 1 | 0. | 0. | 0. |
1 | 1 | 0. | 1 | 0. |
1 | 1 | 1 | 0. | 1 |
1 | 1 | 1 | 1 | 0. |
