电池单元
电池是一种由于化学反应而产生电势的电元素。每一个电化学反应都有其产生的极限电势差在两个电极之间。
电池单元是那些电气化学反应发生的，以产生有限的电势差。为了在电池端子上实现所需的电位差，可以串联连接多个数量的单元。因此，可以得出结论，电池是几个电池的组合，其中电池是电池的单元。例如，镍镉电池通常每个细胞发生约1.2 v铅酸蓄电池每个单元格发育大约2 v。因此，12伏电池总共有6个串联连接的电池。
电池EMF
如果有人只测量电池的两个端子之间的电势差，当负载没有电池时，他或她将在没有的情况下获得电池中开发的电压当前流过它。这个电压通常称为电动势或电池EMF。它也被称为电池的无负载电压。
电池终端电压
电池终端电压是电流从其上流出时其两端的电位差。实际上，当负载与电池连接时，会有负载电流流过电池。由于电池是一种电气设备，它必须有一些电阻在里面。因为这电池内阻，会有一些电压降穿过它。因此，如果任何一个人测量负载的端子电压。电池终端电压当负载接通时，他或她将通过电池内部压降得到小于电池电动势的电压。
若E为电池的电动势或空载电压，V为电池负载电压的端电压，则E - V =电池内部压降。
按照欧姆的法律，这种内部电压降不正确，但电池提供的电阻和电流流过它的产品。
电池内阻
整个抵抗性当电流从电池的负极流向正极时所遇到的电流称为电池内阻。
系列并联电池
电池单元可以并行连接，并并联连接，以及串联和并联的混合物。
系列电池
当在电池中时，一个电池的正极端子与后续电池的负端子连接，然后将细胞置于连接或简单的串联系列电池。这里，电池的总体EMF是串联连接的所有单个单元的代数总和。但电池的总放电电流不超过单个细胞的放电电流。
如果E是由N数单元格和E组合的电池的总体EMF1，E.2，E.3., ............... EN是个体细胞的EMF。
同样，如果r1，R.2，R.3.，............... r.N是单个细胞的内部电阻，然后电池的内阻将等于各个细胞的内阻的总和。
并行电池
当电池中所有电池的正极连接在一起，同样这些电池的负极连接在一起时，这些电池称为并联。这些组合也被称为平行的电池。如果每个电池单元的电动势相同，则n个电池单元并联而成的电池单元的电动势等于每个电池单元的电动势。组合的合成内阻为:
电池发出的电流是单个电池发出的电流之和。

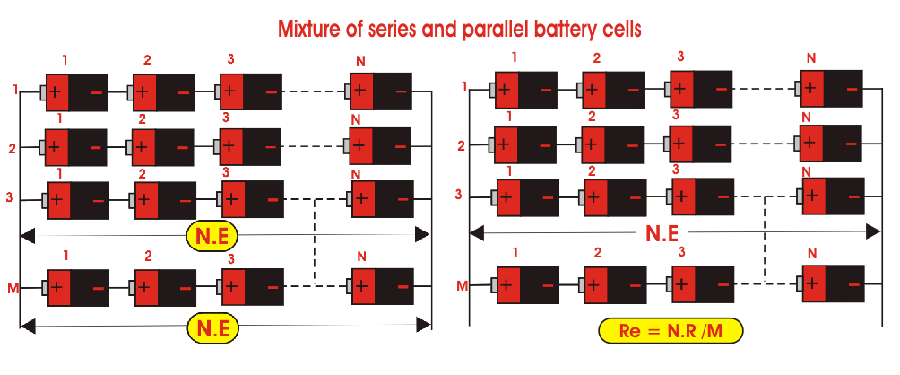

混合分组电池或串联电池
正如我们前面所说的，电池中的电池单元也可以串并联混合连接。这些组合有时被称为电池串并联。负载可能需要电压和电流超过单个电池单元的电压。为了实现所需的负载电压，可以串联组合所需数量的电池单元，并且为了实现所需的负载电流，这些系列组合的所需数量并联连接。让M，系列数量，每个系列包含n个相同的单元格，并行连接。
再次假设每个细胞的EMF是E，每个细胞的内阻是r。由于每个系列中的N个单元格连接，每个系列的EMF以及电池将是NE。该系列的等效电阻是NR。AS，M个系列序列以并行等同的内阻连接串并联电池是nr / m。
