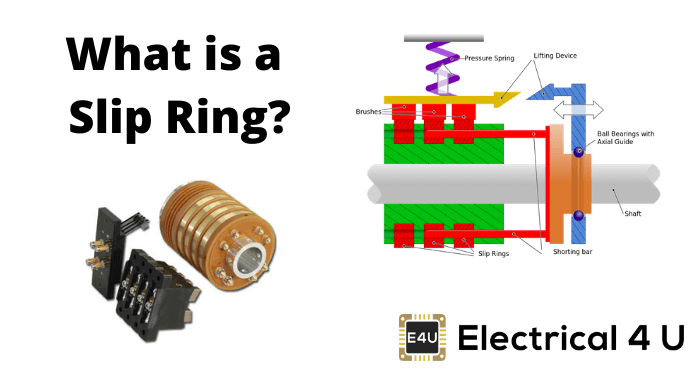

什么是滑环?
滑动环定义为机电装置,用于将固定系统连接到旋转系统。它用于在传输时需要旋转的应用中权力或电信号。
滑环也被称为电动旋转接头、电动旋转接头或电动旋转接头。用于各种电机,提高机械性能,简化操作。万博实力品牌
如果设备旋转以固定数量的转数。可以使用a电力电缆有足够的长度。但这是一个相当复杂的设置。如果元件连续旋转,这是不可能的。这种设置对于这种类型的应用程序是不实用和可靠的。
滑环是如何工作的?
滑环由两个主要部件组成;金属环和电刷接触。根据机器的应用和设计,确定了环和刷的数量。
刷子是由石墨或磷青铜制成的。石墨是一种经济的选择,但磷青铜具有良好的导电性和更长的磨损寿命。
取决于RPM(每分钟的轮换),刷子用旋转环固定,或者环用固定刷旋转。在这两个布置中,刷子通过来自弹簧的压力保持与环的接触。
通常,环安装在转子上并且它旋转。和刷子固定并安装在刷子上。
环由黄铜和银等导电金属组成。它是安装轴,但与中心轴隔热。环通过尼龙或塑料彼此绝缘。
随着环的旋转,电流通过电刷传导。因此,它使环(旋转系统)和电刷(固定系统)之间连续连接。
滑环vs换向器
滑环和换向器都用于保持旋转系统和电气系统之间的连接。但这两个安排的功能都不同。防滑环和由导电材料制成的换向器。
在下表中,我们总结了滑环和换向器的不同之处。
因素 | 滑环 | 换向器 |
功能 | 它用来连接一个旋转和静止的系统而不改变极性。 | 它是用来连接旋转系统和极性相反的静止系统的。 |
用过的 | 交流电机 | 直流电机 |
设计 | 它是一个由金属或导电材料组成的连续环。 | 这也称为分裂环。因为它被分成了两个或更多份。 |
数字 | ||
波形 |
单圈类型
滑环按结构和尺寸分为不同类型。滑环的类型解释如下。
薄煎饼滑圈
在这种类型的滑环中导体布置在平面盘上。这种类型的同心盘放置在旋转轴的中心。这种滑动的形状平坦。因此,它也称为平滑环或拼盘滑环。
它将减小轴向长度。因此,这种类型的滑环设计用于空间关键应用。这种布置具有更大的体积和体积。它有更多电容更大的刷子磨损。
汞接触滑环
在这种类型的滑环中,汞触点用作导电介质。在正常温度条件下,它可以通过液态金属传递电流和电信号。
采用水银接触滑环,稳定性强,噪音小。为工业应用提供了最科学、最经济的选择。
但是汞的使用带来了安全隐患。因为它是一种有毒物质。在食品制造、加工和制药等应用中使用这种类型的滑环是非常危险的。这是因为如果水银泄漏,可能会损坏产品。
通过孔滑圈

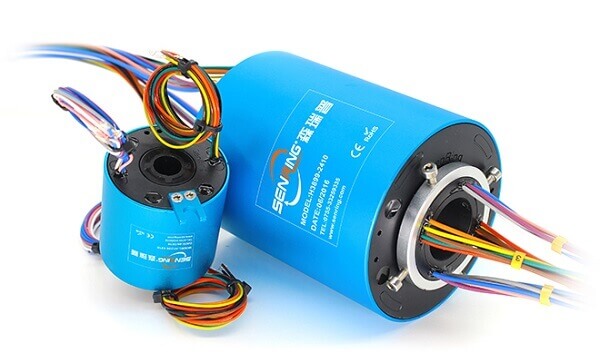

这种类型的滑环在滑环的中心有一个孔。用于需要360˚旋转时需要传输功率或信号的设备。
这种类型的滑环设计用于安装在套筒支架上的法兰上。它的中心有自由空间用于连接机器的轴,当它旋转时不影响电缆。
寿命长,噪音低,维护保养少。该型滑环适用于液压气动通道的布置,可与高气压、高气压相结合频率关节。
以太网滑环

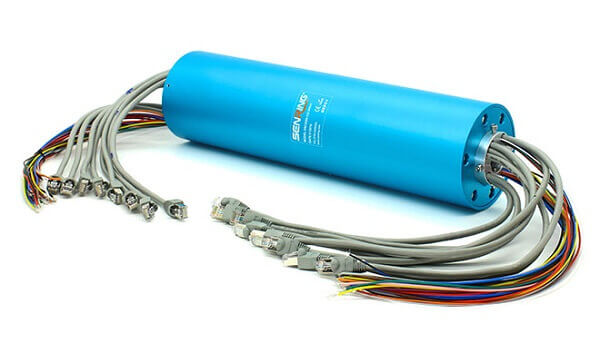

这种类型的滑环是为了提供可靠的产品,允许通过旋转系统传输以太网协议。
在选择以太网滑环进行通信时,有三个重要参数必须考虑;回波损耗、插入损耗和串扰。
以太网滑环的设计是为了满足匹配阻抗、减少损耗和控制串扰的要求。

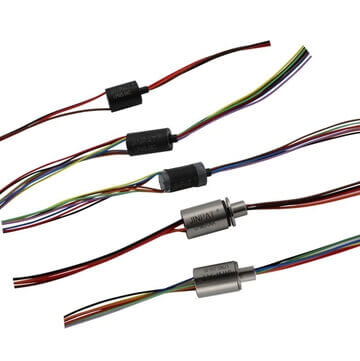

微型滑圈
这种类型的滑环体积非常小,它是为小型设备设计的,用于从旋转设备传输信号或电力。
微型滑环是控制面板、视频发射机和传感器等电子设备的理想选择。
光纤滑环

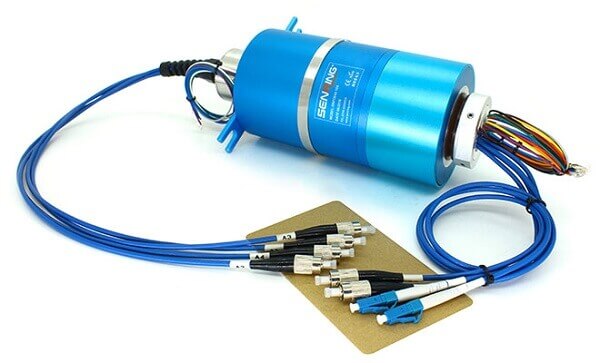

这种类型的滑环设计用于在需要传输大量数据时,通过旋转接口传递信号。
光纤滑环又称光纤接头或光纤-电旋转接头。这种类型的滑环应用于:传感器信号管理、高清视频传输系统、雷达、视频监控系统、医疗设备、微波通信等。
无线滑环

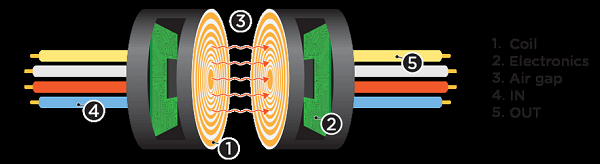

这种类型的滑环不是使用碳刷或摩擦的金属环。顾名思义,它可以无线传输数据和电源。为此,它使用电磁场。
的电磁场由放置在旋转接收器和静止发射机中的线圈产生。
无线滑环是传统滑环的最佳替代方案,因为它降低了机械触点。因此,它可以用于恶劣环境,并降低维护。
但唯一的缺点是线圈之间传输的功率是有限的。对于相同体积的传统滑环相比无线滑环可以传递更多的功率。
