这是一种非常可靠、灵敏的变压器绕组物理状态状态监测方法或工具。变压器绕组在运输过程中会受到机械应力、重大短路故障、瞬态开关冲击和雷电冲击等。这些机械应力可能引起位移变压器绕组从他们的位置，也可能导致这些绕组的变形。在极端情况下，绕组会崩溃，这种物理缺陷最终会导致绕组的绝缘失效或介质故障。扫频响应分析试验或在短SFRA测试能有效检测变压器铁心位移、绕组变形和位移、铁心接地故障、部分绕组倒塌、卡箍连接断裂或松动、匝数短路、绕组断开等情况。
SFRA试验原理
SFRA的原理很简单。因为所有的电气设备理论上都有一些电阻,电感和一些电容因此，它们中的每一个都可以看作是一个复数RLC电路。
“理论上”这个词意味着一些设备可能很低或零电阻电感和电容值相比,他们又有些设备可能很低或零电感电阻和电容相比,他们又有些设备可能很低或零电容电阻和电感相比,但理论上都可以视为RLC电路虽然可能R = 0,或者L = 0 C = 0。但在大多数情况下，设备的电阻、电感和电容都是非零值。因此，大多数电气设备可以被认为是RLC电路，因此它们响应扫描频率并产生独特的信号。

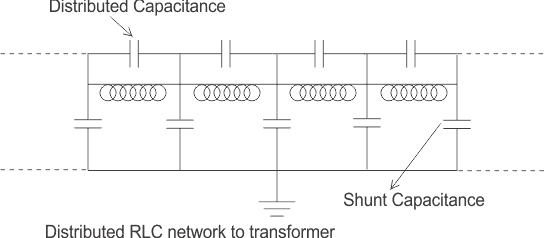

像在变压器每个绕组匝间由纸绝缘隔开，纸绝缘充当电介质，绕组本身具有电感和电阻，变压器可以看作是一个复杂的分布式网络电阻,电感,电容换句话说，变压器是一个复杂的RLC电路。
因为变压器的每个绕组都表现出特定的频率响应。在扫频响应分析中，一个正弦函数电压V我应用到一个绕组的一端和输出电压Vo在绕组的另一端测量。其他绕组保持打开。因为绕组本身是分布的RLC电路它将表现得像RLC滤波器，并在不同频率下给出不同的输出电压。

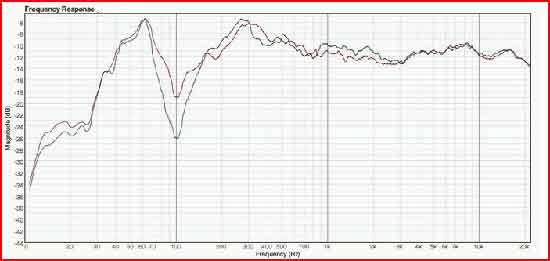

这意味着，如果我们继续增加输入信号的频率而不改变其电压水平，我们将得到不同频率下的输出电压，这取决于绕组的RLC特性。如果我们把这些输出电压和相应的频率画在一起，我们就会得到一个特定绕组的特定图案。但在运输后，严重的短路故障，瞬态开关脉冲和雷电脉冲等，如果我们做同样的扫频响应分析试验并将目前的特征图与先前的特征图进行叠加，观察这两种特征图之间的一些偏差，就可以判定在绕组中存在机械位移和变形。
此外，SFRA测试还可以帮助我们比较同一绕组不同相在同一抽头位置的物理状况。它还比较了不同的变形金刚同样的设计。低频响应分析
- 绕组的行为很简单RL电路由绕组的电感和电阻串联而成(在低频时)电容几乎是开路的)。
- 在低频时，绕组的电感由电感的大小决定磁路变压器铁心。高频率响应。
- 在高频率时，绕组表现为RLC电路。
- 绕组有许多谐振点。
- 频率响应对绕组运动更为敏感。
SFRA测试时连接不同
| 信号应用于变压器端子 | 条件 |
| 高压红相到中性 | LV红黄蓝相打开 |
| 高压黄相至中性 | LV红黄蓝相打开 |
| 高压蓝相至中性 | LV红黄蓝相打开 |
| 高压红相到中性 | LV红黄蓝相间短路 |
| 高压黄相至中性 | LV红黄蓝相间短路 |
| 高压蓝相至中性 | LV红黄蓝相间短路 |
| LV红到黄相 | 高压红黄蓝相、低压蓝相打开 |
| LV黄到蓝相 | 高压红黄蓝相、低压红相打开 |
| LV蓝到红相 | 高压红黄蓝相、低压黄相打开 |
SFRA测试结果示例数据表
