的变压器介电试验通常在两个不同的步骤中执行,同样地,分开的源电压耐压试验和感应电压的耐压试验变压器,我们已经在下面逐一讨论了。
变压器的独立电源耐压试验
这绝缘强度试验用于检查主绕组对地和绕组之间的绝缘能力。
过程
- 待测绕组的三个线路端子都连接在一起。
- 其他未被测试的绕组接线端子和变压器油箱也应接地。
- 然后将近似正弦形状的单相工频电压施加到被测绕组的端子上,持续60秒。
- 所有的绕组都要一个接一个地进行测试。
- 如果在测试过程中绝缘介质没有击穿,则测试成功。

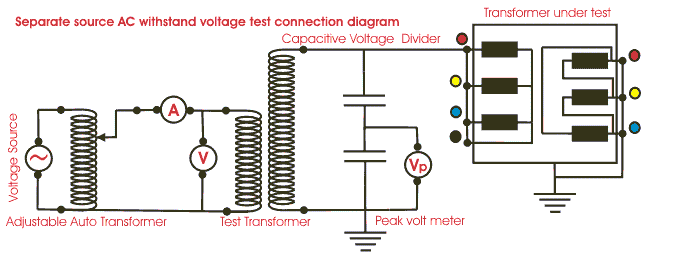

在这个变压器测试,是测量电压的峰值,这就是为什么电容器分压器与数字峰值电压表如上图所示。电压值乘以0.707(1/√2)即为测试电压。
测试值电压不同的全绝缘绕组在表下提供。
标称系统 额定电压 设备 |
最高的系统 额定电压 设备 |
额定时间短 电源频率承受 电压 |
415 v | 1.1 KV | 3 KV |
11千伏 | 12 KV | 28 KV |
33千伏 | 36伏特 | 70千伏 |
132千伏 | 145千伏 | 230 / 275千伏 |
220千伏 | 245千伏 | 360 / 395千伏 |
400千伏 | 420千伏 | 570 / 630千伏 |
等级绝缘绕组,具有用于直接接地的中性点, 测试电压为38KV |
变压器感应电压试验

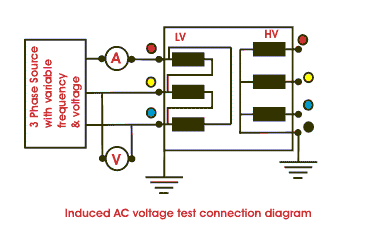

的变压器感应电压试验检查匝间绝缘和线路端部绝缘以及主对地绝缘和绕组间绝缘-
- 保持变压器一次绕组处于开路状态。
- 给次级绕组加三相电压。施加电压在幅值和频率上应是二次绕组额定电压的两倍。
- 测试的持续时间为60秒。
- 试验开始时电压应低于全部试验电压的1/3,并应迅速提高到所需电压。
如果测试过程中在全测试电压下没有发生击穿,则测试成功。
