什么是SWR计?

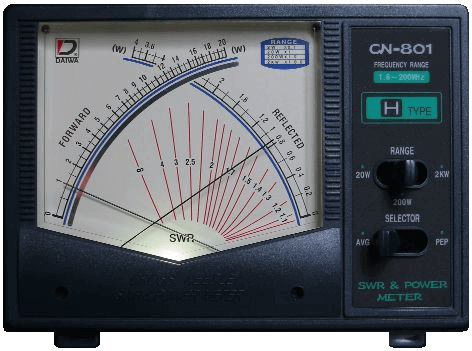

站立波比仪 - 也称为SWR仪表,ISWR计(电流“I”SWR)或VSWR仪表(电压SWR) - 被定义为测量传输线中的驻波比(SWR)的装置。SWR仪表间接测量a之间的不匹配程度传输线及其负载(通常是天线)。这有助于了解所需的效果阻抗匹配由技术人员。
SWR计帮助确定多少射频能源与在操作期间发送的RF能量的量相比反射回发射器。该比率不应高,理想的额定值为1:1,使得电力到达目的地并反映任何功率。
在业余无线电市场中使用的普通类型的SWR计包含一个双向耦合器。定向耦合器样品量小权力在一个方向上。后,一二极管用于在施加仪表之前纠正它。
当使用单个耦合器时,它可以旋转180度,以从任一方向上采样发出的电源。通过耦合器测量的向前和反射功率用于测量SWR。否则两个耦合器可以用于每个方向。
该方法有助于直接测量最大和最小电压电平值的比较。用于甚高频及更高频率。不能用于低频率,因为线路将是不切实际的长。
对于高频到微波频率,可以使用定向耦合器。它们更长,因此可以在高频率下使用。
用来测量SWR的仪表称为SWR仪表。驻波表可以测量电流驻波比,驻波比表可以测量电压驻波比。
什么是站立波率?
最大射频的比率电压沿传输线向射频电压的最小值称为驻波比(SWR)。当SWR是根据输电线路上交流电压的最大值和最小值来确定时,它被称为电压SWR。
最大射频的比值当前的传输线上的最小RF电流称为当前的SWR。
站立波被称为物理学中的固定波。这种波浪及时振荡,但幅度不会移动。幅度随时间保持恒定。
在微波工程和电信中,度量阻抗匹配对传输线的阻抗的负载称为SWR。当阻抗处存在不匹配时,它导致沿传输线的站立波,这增加了传输线损耗。
SWR通常用于测量通信线路的效率。该线可以包括允许射频信号和电视电缆信号的其他电缆。
测量SWR的方法
虽然测量SWR的方法多种多样,但最直观的方法是使用一段传输线——槽线。它包含一个开放的槽,允许探针通过。这个探头有助于检测沿线路各个点的实际电压。
方向性SWR是如何工作的?
使用定向耦合器,一个定向SWR计被用来确定透射波和反射波的振幅。

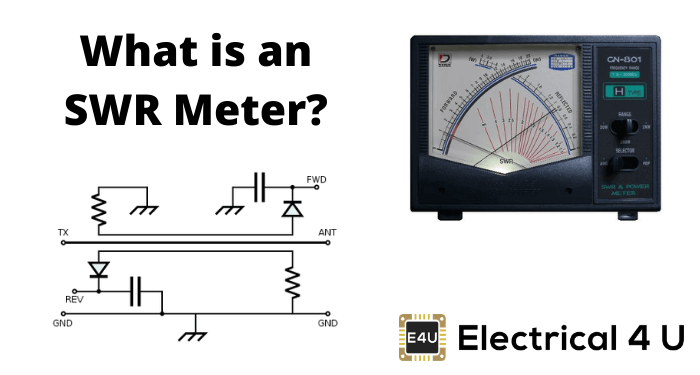

由上图可知,发射机与天线通过内部传输线相连。该线路由两个定向耦合器电磁耦合而成。然后从那里,它连接到电阻器在一端二极管桥式整流器在其他结束。
线的特征阻抗可以符合电阻器的帮助。二极管用于将转发和反向波的大小转换为它们对应的直流电压。到底,电容器用于平滑所获得的直流电压。
如何使用SWR仪表?
所有形式的SWR米测量SWR,发射器馈线上的站立波比。使用SWR仪表相对容易,但是使用它应该能够解释结果。通常,VSWR和SWR是相同的。
在使用驻波比计测量新天线的性能时,应尽量使用低功耗和清晰的信道。下面的程序可以用来使用仪表。
- 找到清晰的频道或频率:在双向合同中应该能够听到一个电台吗
- 减少功率:必须减少来自发射器的输出功率。这有助于减少对发射器的输出设备的损坏。
- 设置模式开关:从模式选项如CW, AM或FM,模式开关必须根据应用需要设置。
- 设置电压驻波比表:在前面板上,将驻波表开关设置为“前进”。把刻度盘或调节旋钮调低,以避免电表负荷过重。
- 调整前向阅读:当发射器传输时,调整CAR上的旋钮以获得满量程读数
- 开关表反向:当仪表被校准以进行前进电源时,将仪表切换到反向位置并读取VSWR。
- 停止传输:为了减少对其他站的干扰,并减少发射器输出的过载,可以尽快停止传输。
- 检查其他频率:当使用宽频带或频道时,检查其他频道的驻波比读数,因为驻波比往往会在一个频率范围内发生变化。
如何设置和在哪里测量SWR?
驻波比计连接在馈线上,从发射机到天线。为了给馈线方便,在馈线的发送端设置SWR表。这有助于监控实际驻波比值。
我们应该知道,在哪里可以精确测量SWR。馈线损耗总是存在的,它对驻波比的读数有很大的影响。
馈线损耗在两个方向上吸收功率。当反射信号降低,有一个高水平的馈线损耗。反射的信号减弱后作为前向信号发送到天线,然后反射回发射机。
由于信号在其到发射机的路上减小,因此具有差的匹配和高VSWR的天线在发射器处很好。因此,当使用引起高损耗的馈线时,VSWR良好的发射器,但在天线处,它可能是差的。
SWR公式和计算
驻波比可由各种参数计算。根据定义,驻波比为线路上最大电压与最小电压之比。
这同样可以用正向和反射波电压来表示。
SWR的应用
短波比计最常用的是在发射天线的安装和调谐过程中。
SWR在微波医学领域的应用已经取得了很大的进展。在微波电手术中,当天线直接置入组织时,它可能并不总是与产生SWR的馈线匹配。
