什么是电气布线？
电气线路是个电力以完美的方式分布通过电线，以便在房间或建筑物内部的接线导线或具有更好的负载控制的布线。
电气布线系统分为五类：
- 夹板布线
- 套管布线
- 板条布线
- 导管布线
- 隐藏布线

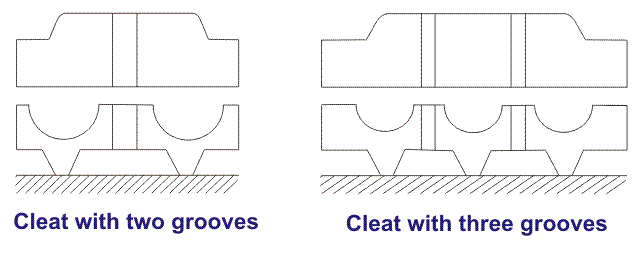

夹板布线
用于夹板布线的材料
- VIR或PVC绝缘电线
- 防潮电缆
- 瓷夹板或塑料夹板（两个或三个凹槽）
- 螺丝
夹板布线的程序
在该布线上，在瓷夹板的帮助下，在墙壁或天花板上编织并复合。
电线可以是天气证明。在该布线方案中完成简单的钢丝铺设。在现在，不建议房屋或建筑物的这种布线方案。只有在临时校园或节日相关的豆类中，使用此接线。
夹板布线的优点
这种接线有一些优点。
- 便宜且轻松的接线
- 易于故障检测
- 易于维修
- 改变和添加很容易。
夹板接线的缺点
这条布线的缺点是
- 外表差
- 暴露在天气受到湿度，雨，烟雾，阳光等的影响
- 休克或火灾的机会
- 在低环境温度下仅使用220V。
- 不久持久
- 凹陷发生了

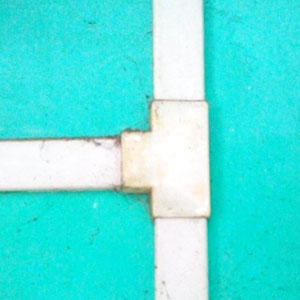

套管布线
用于套管布线的材料
- VIR或PVC绝缘电线
- 套管外壳（由木材或塑料制成）
- 封盖（由木材或塑料制成）
- 套管和封盖接头。
套管布线的步骤
这种蜿蜒的是非常古老的形式。通常，PVC或VIR绝缘线通过壳体外壳携带，并且使用封盖用于覆盖壳体。
套管布线的优点
这种布线方案的优点是
- 便宜且易于安装
- 强大耐用的布线
- 可以轻松完成定制
- 烟雾，灰尘，雨水等安全。
- 由于壳体和封盖没有休克的风险。
套管布线的缺点
有一些缺点套管布线;他们是
- 非常昂贵
- 不适合高湿度和酸性条件的天气。
- 昆虫如白蚁或蚂蚁可以损坏木质套管和封盖。
- 高火灾风险。

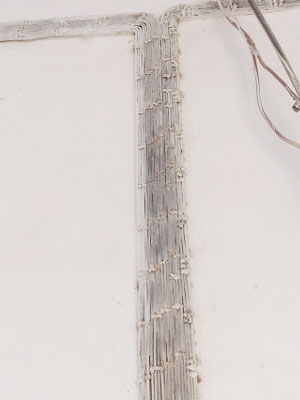

板条布线
用于板条布线的材料
- CTS或TRS电缆
- 直柚木木板（厚10毫米）
- 镀锡黄铜链接夹（扣夹）
- 黄铜销
板条布线的程序
一组单个或双或三个芯线缆用于直线柚木木板上。电缆持有镀锡的黄铜连杆夹或扣夹。黄铜销用于固定木制板块上的扣夹。带扣夹在木制板上用黄铜销固定，间隔10厘米，用于水平跑步，垂直运行15厘米。
板条布线的优点
下面给出这种布线的优点。
- 简易安装
- 廉价的材料成本
- 外观更好。
- 自定义很容易
- 泄漏电流的可能性较少
板条布线的缺点
板条布线的缺点是
- 不适用于户外布线
- 湿度，烟雾，蒸汽等直接影响电线。
- 不建议将重型线用于此接线方案。
- 仅适用于250 V.
- 高火灾风险。

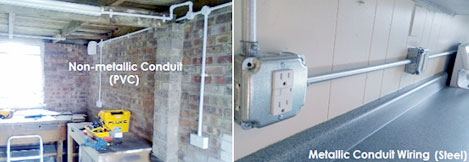

导管布线
导管布线中使用的材料
- 导管
金属管道- 载重管道：薄层钢板低压板管道
- B类导管：厚钢板高压管道
非金属导管
13,16.2,18.75,20,25,37,50和63mm（直径）PVC导管。 - VIR或PVC绝缘电缆
- 18SWG的GI线
- 拧紧
- 耦合
- 弯头
- 刚性套装
- 2孔带
- 锁紧螺母
导管布线的程序
这种布线不易安装。在墙壁的表面上或吊顶管道（内部的GI丝）附着在常规一定距离处用2孔带和底夹附接。下一个GI线用于通过导管管道铺设电线。
导管布线的优点
主要优点是
- 最安全的布线
- 外观更好
- 没有火灾或机械磨损的风险。
- 没有电缆绝缘损坏的风险
- 免湿，烟雾，蒸汽等。
- 没有震惊的风险
- 持久的
导管布线的缺点
导管布线的缺点是
- 非常贵
- 安装并不容易
- 不容易定制未来
- 难以检测到缺点。

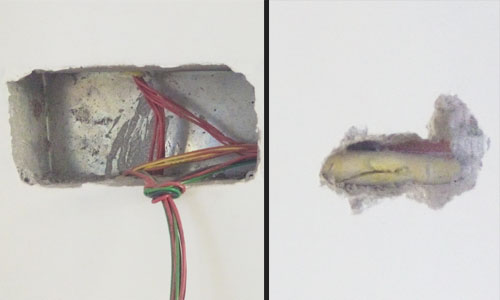

隐藏布线
隐藏布线中使用的材料
在隐藏的布线中使用相同的材料作为导管布线。
隐藏布线的程序
隐藏的布线被正确地命名为隐藏式导管布线。安装是非常费力的。该布线的布局是在建筑物墙壁的石膏下完成的。导管管道埋在墙上的石膏下面，里面有Gi线。之后，在GI线的帮助下，主PVC绝缘电缆通过导管绘制。
隐藏布线的优点
与导管接线相同
隐藏布线的缺点
与导管布线相同。
