Tan Delta检验原理
当纯绝缘体跨线与地连接时,它表现为纯绝缘体电容器。在理想的绝缘体中,作为绝缘材料的绝缘体也作为介质,是100%纯净的电流经过绝缘子,只有电容分量。与理想绝缘材料一样,从线路流过绝缘体到地线的电流中没有电阻性成分,杂质含量为零。
在纯电容器中,电容性电流引导应用电压到90年o。
在实践中,绝缘体不能100%纯净。也由于绝缘子的老化,污垢和水分等杂质进入它。这些杂质为电流提供了传导途径。因此,通过绝缘体从线路流向地的漏电电流具有阻性成分。
因此,不用说,对于良好的绝缘体,这种漏电电流的阻性成分是相当低的。另一种方法是,电绝缘体的健康程度可以通过电阻元件和电容元件的比率来确定。对于良好的绝缘体,这个比率是相当低的。这个比值通常被称为tanδ或tan。有时它也被称为损耗因素。

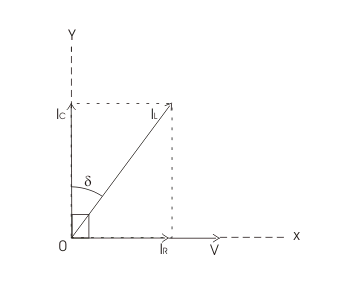

在上面的矢量图中,系统电压沿x轴绘制。导电电流,即泄漏电流的阻性分量,IR也是沿着x轴的。
作为漏电电流I的电容分量C引导系统电压90o,它将沿着y轴画。
总泄漏电流Il(我c+我R)表示带有y轴的角δ。
从上面的图中可以看出,比值IR都给我C就是tanδ或者tan delta。
注:这个δ角称为损耗角。
三角检验的方法
电缆绕组,电流互感器,电压互感器,变压器套管,其上tanδ测试或耗散系数测定要进行,首先要从系统中隔离出来。一个非常低的频率测试电压被应用到整个设备的绝缘被测试。
首先,施加正常电压。如果tan δ的值看起来足够好,施加的电压被提高到设备正常电压的1.5到2倍。的tanδ控制器单元测量tan delta值。损耗角分析仪与三角测量单元连接,比较正常电压和较高电压下的三角值并分析结果。
在测试过程中,必须在很低的频率下施加测试电压。
应用超低频的原因
如果施加电压的频率高,则容抗绝缘体的电阻变低,因此电流的电容分量就高。电阻分量几乎固定;它取决于施加电压和绝缘子的电导率。在高频如容性电流较大时,电流的容性和阻性分量矢量和幅值也变大。
因此,需要视功率为tanδ测试会变得足够高,这是不实际的。为了保证它的能量需求耗散系数测定,需要非常低频的测试电压。tan delta测试的频率范围通常从0.1到0.01 Hz,这取决于绝缘的大小和性质。
还有一个重要的原因是保持测试的输入频率尽可能低。
正如我们所知,
即损耗因子tanδ∝1/f。
因此,在低频时,tan delta值更高,测量变得更容易。
如何预测Tan Delta测试结果
有两种方法可以预测在三角或耗散因子试验中绝缘系统的状态。
首先,一是比较以往试验的结果来确定,由于老化作用,绝缘条件的恶化。
二是直接从tanδ值判断绝缘状态。不需要比较以往的tan delta测试结果。
如果绝缘是完美的,损耗因数将在所有测试电压范围内大致相同。但如果绝缘不足,则tan δ值在测试电压的较高范围内增加。

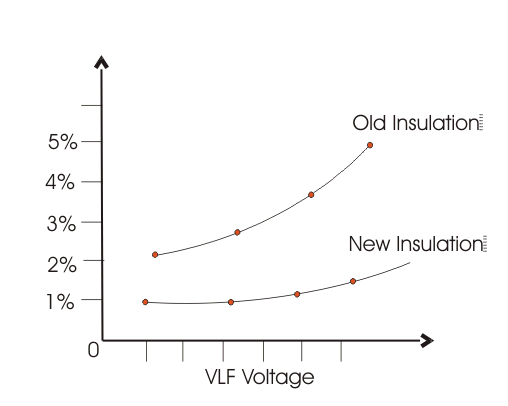

从图中可以清楚地看出,tan和delta数随测试极低频电压的增加而非线性地增加。增加的tan&delta,意味着高阻电流的成分,在绝缘。这些结果可以与以前测试绝缘子的结果进行比较,以作出是否更换设备的正确决定。
