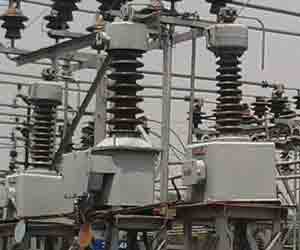

潜在变压器定义

潜在的变压器或者电压变压器被使用电力系统踩下系统电压安全价值，可以馈送到低评级仪表和继电器。可商购中继和用于保护和计量的仪表，设计用于低压。这是一种最简单的形式潜在变压器定义。

电压变压器或电位变压器理论

一个电压变压器理论或者潜在的变压器理论就像一般目的理论一样下台变压器。该变压器的主要连接在相位和地面上。就像这一样变压器用于踩下目的，潜在的变压器I.E.PT在其次级上的绕组绕组。

系统电压施加在该变压器的初级绕组端子上，然后在PT的次级端子上出现比例的二次电压。

PT的二次电压通常为110 V.在理想中潜在的变压器或者电压变压器，当额定负担在次要中连接时;变压器的初级和次级电压的比率等于转为比例此外，两个终端电压彼此相对的精确相位。但在实际变压器中，电压比中必须出错，以及初级和次级电压之间的相位角。

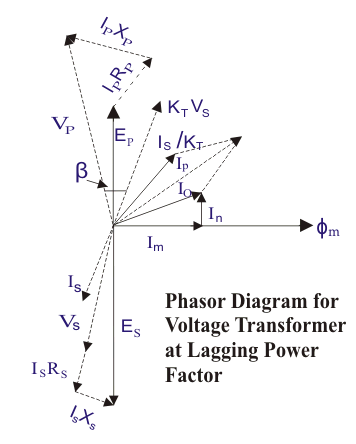

潜在变压器或电压变压器中的误差可以通过Phasor图解释，这是主要部分潜在的变压器理论。

PT或电位变压器或VT或电压变压器中的误差

一世_S.- 二次电流。
E._S.- 二次诱导EMF。
V._S.- 辅助端子电压。
R._S.- 次要绕组反抗。

X_S.- 次级绕组电抗。
一世_P.- 初级电流。
E._P.- 主要诱导的EMF。
V._P.- 初级终端电压。
R._P.- 主要绕组反抗。
X_P.- 初级绕组电抗。
K._T.- 转向比率=次要转弯/次要转弯的数量。
一世_0.- 激励电流。
一世_m- I的磁化成分_0.。
一世_W.- I的核心损失组成部分_0.。
φ._m- 主助焊剂。
β相误差。

就像这样的情况电流互感器和其他用途电力变压器，总初级电流I_P.是激励电流的矢量和和当前的等于二次电流的逆转乘以1 / k的比率_T.。

如果V._P.是系统电压施加到PT的主电压，然后电压降反抗由于初级电流I引起的初级绕组的电抗_P.将进入图片。从V中减去该电压下降后_P.，E._P.将出现在主终端上。这是_P.等于原发性诱导的EMF。该主EMF将转换为次级绕组互感并改变了EMF是e_S.。再次这一点_S.将被次级绕组抵抗和电抗丢弃，结果将实际上出现在负荷终端上，它被表示为v_S.。
所以，如果系统电压是V._P.，理想的是V._P./ K._T.应该是PT的二次电压，但实际上;PT的实际二次电压是v_S.。
