什么是三级绕组？什么是三个绕组变压器？
在一些高额定值变压器中，使用除了初级和次级绕组之外的一个绕组。除了初级和次级绕组的情况下，这种额外的绕组是已知的变压器的三级绕组。因为这个第三次绕组，变压器叫做三个绕组变压器要么3绕组变压器。
在变压器中使用三级绕组的优点
提供三级绕组电力变压器满足以下一个或多个要求 -
- 由于三相载荷不平衡，它会减少初级的不平衡。
- 它重新分配了故障电流的流量。
- 有时需要提供不同的辅助负载电压除了主要的二级负荷之外还有水平。这种二级负载可以从三级绕组中取出三个绕组变压器。
- 作为第三个绕组以三角洲形成连接3绕组变压器，它有助于在从线路到中性的短路的情况下限制故障电流。
变压器三级绕组稳定
在包含三个单位或具有5只肢体核心的单个单元的星际变压器中，为线和中性之间的不平衡负载流提供高阻抗。这是因为，在这两个变压器中，不平衡通量的效率非常低。
如果有的话变压器n匝绕组，磁路的不情愿是rL.， 然后，
其中，i和φ是当前和助势在变压器中。
现在，从等式（1）和（2），它可以重写为，
从上面的数学表达式发现，发现阻抗与不情磨成反比。不平衡负载电流返回路径提供的阻抗非常高，在提供非常低的磁阻返回路径以用于不平衡的通量。

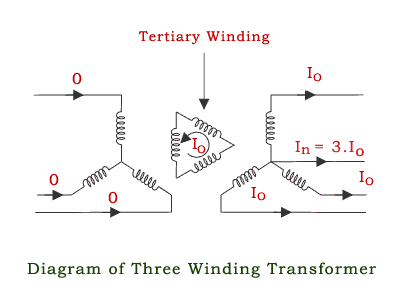

换句话说，在线和中性之间提供3相位系统中不平衡电流的流动的非常高的阻抗。任何不平衡的电流三相系统可以分为三组组件，同样是正序列，负序列和零序组件。零序电流实际上是三条线的共相电流。如果每条线路中的共平电流的值是iO.，然后总电流流过中性的次要侧面变压器是I.N= 3.I.O.。由于零序电流不能通过孤立的中性星连接主电流，因此不能通过初级电流平衡。因此，次级侧的所述电流设置a磁通量在核心。正如我们在本章之前讨论的那样，低磁阻路径可用于单相单位银行中的零序通量和5只肢体核心;提供给零序电流的阻抗非常高。变压器的三角洲连接的三级绕组允许零序电流循环。这种循环电流在该δ绕组平衡不平衡负荷的零序分量，因此防止了变压器核心中不平衡零序通量的不必要开发。在几句单词中，可以说，在星形中性变压器中放置三级绕组大大减少了零序列变压器的阻抗。
变压器三级绕组的评级
评分为变压器的三级绕组取决于它的使用。如果必须提供额外的负载，其绕组横截面和设计理念是根据负载确定的，并且在其端子上具有三个相位死短路，电流从HV和MV的两侧。
如果要提供用于稳定目的的情况下，其横截面和设计必须从各种故障条件下的短持续时间故障电流进行热量和机械考虑单线到接地故障是最繁重的。
