变压器变压比测试
a的表现变压器很大程度上取决于特定回合或电压变压器的比例。所以变压器定量测试是变压器必不可少的型式试验。电压只能施加在高压绕组上，以避免不安全电压。
变压器比值试验及相移检查
实际上，变压器的空载电压比等于匝数比。变压器的比率试验。
变压比试验程序
- 首先，变压器的分接开关保持在最低位置，低压端子保持打开。
- 然后在高压端子上加3相415v电源。同时测量施加在每一相(相-相)上的高压和低压端感应电压。
- 测量完高、低压端电压后，变压器分接开关应升高一个位置，重复试验。
- 分别对每个水龙头位置重复同样的操作。
上面的变压器变压比测试也可采用便携式变压器匝数比(TTR)计。他们有一个内置电源，通常使用的电压非常低，如8-10 V和50赫兹。变压器的一个相位的高压和低压绕组连接到仪器上，内部的桥式元件不同，从而在检测器上产生零指示。
让我们讨论一下变压器匝数比(TTR)计的方法变压器匝比试验。

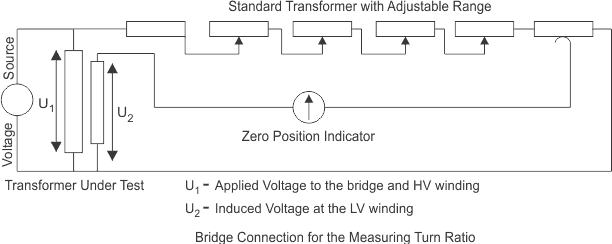

通过桥式电路将相电压加到其中一个绕组上，然后在桥上测量感应电压的比值。的准确性测量仪器< 0.1%。
这个理论的匝数比是根据上图所示的可调变压器的测试匝数比或TTR来调整的，它应该在百分比误差指示器出现平衡时才改变。
这个指标的读数意味着测量的转数比与预期的转数比在百分比上的偏差。
超差,变压器比试验可能是由于短路，特别是如果有一个相关的高励磁电流。在高压绕组中开匝表示很低的励磁当前的高压绕组开匝后无输出电压，绕组内无励磁电流，即无通量因此没有感应电压。
但是在LV绕组原因中开放，低波动LV但HV绕组的正常激励电流。因此，LV绕组中的开口将通过正常水平的励磁电流表示，但不稳定的输出电压的级别非常低。该变压器匝比试验也检测到高电阻在引线电路或分接开关的高接触电阻中，通过较高的励磁电流连接，在平衡电桥方面存在困难。
