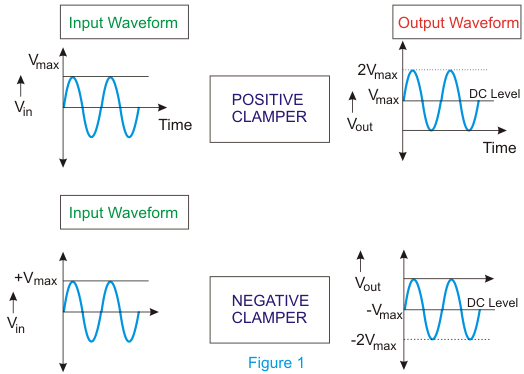

要求夹具电路类似于电视接收器;其中信号通过电容耦合网络移动，然后这些信号的DC分量将丢失。使用该钳位电路将恢复该DC组件（与丢失的一个完全相同）。该电路将添加DC元件，该DC元件将是正或负的AC输入信号。它将信号推向正或负面（如下所示）。这里;当它将信号转移到向上侧或正侧时，负峰值和零电平会满足其被称为正夹持电路。
当它将信号转移到下行或负侧时，正峰值和零电平均将满足我们作为负夹电路的指示。
a的最小组件数量夹紧电路是三 - a电容器， 一种电阻器A.二极管。在某些情况下，还需要DC电源来额外转变。波形的性质保持相似，但差异在移位水平中。波形的峰值到峰值将永远不会改变。
输入波形的峰值和平均值和钳位输出将是不同的。电路（RC）的时间常数必须必须是进入（输入）交流电压的时间周期为更好的夹紧动作的十倍。

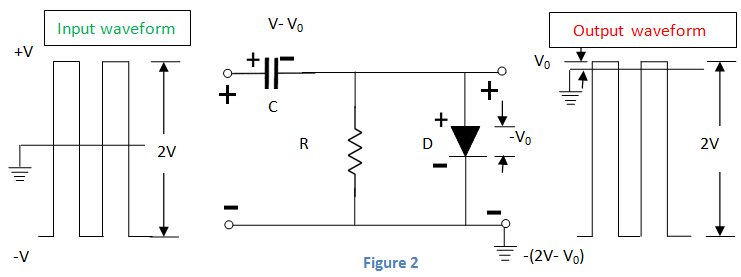

现在，我们可以假设如图2所示的负夹具。在输入的正半周期，D二极管将进行，输出电压将与二极管的屏障电位相同（V0.）。那时，电容器将被充电（V - V.0.）。整个输入的负半周期，二极管将变为负偏置，并且在电容器电压上没有作用。由于R的高值，电容器不能放电。因此，输出电压将是 - （2V-V0.）。峰顶到峰值电压将是2V。我们得到的输出波形将是在向下方向移动的原始信号。

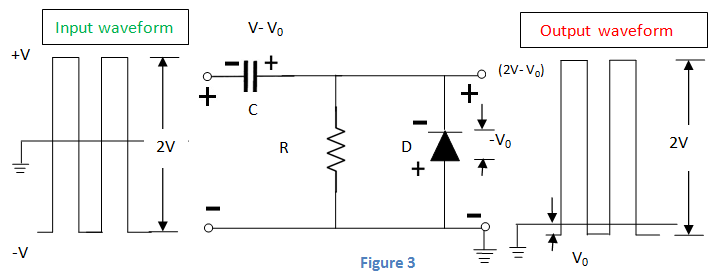

接下来，我们可以假设如图3所示的正夹板。上一个电路的一个且唯一的区别是二极管处于反极性。因此，输出将在向上方向上移动原始信号。
解释和工作与上面的夹持电路相同。因此，我们可以得出结论，如果电路中的二极管在向上方向上指向二极管时，我们可以获得正夹板，并且在向下方向上的二极管点处获得负夹具。
夹紧电路操作原理
通常，夹持电路取决于电容器时间常数的变化
在整个非导电二极管时段期间，电容器电压不应该放电的时间常数足够。一个人应该选择值电容和抵抗性以这样的方式，电路保持时间恒定的时间。为了防止快速排出电容器，电阻值应高。全部通过二极管导电期，电容器充电应该非常快。为此，我们选择一个小的电容值。
在AC输入电压的第一负阶段，正夹持器中的C在正夹板中充电。当V.在变成+ ve，C是一个电压倍增当V.在是-ve，C作为一个电池带电压V.在。因此，我们可以得出结论，电容器和输入电压彼此相互作用。这导致载荷所看到的零净电压。

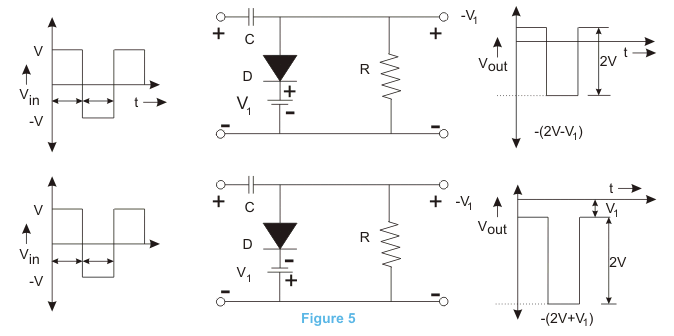

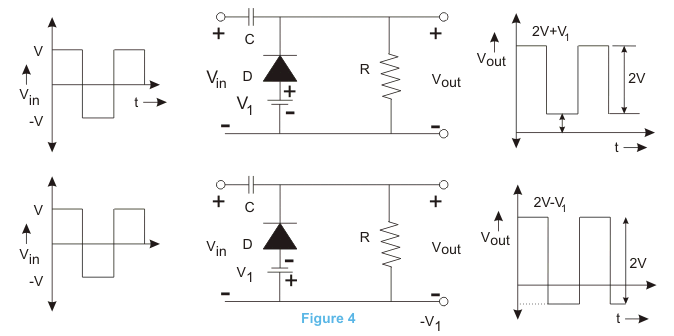

偏置的正夹紧电路和偏置的负夹紧电路分别如图4和5所示。
