同步电动机启动

同步电动机运行速度同步。电动机的同步速度取决于电源的频率和磁极的数目电动机
同步速度由

式中,f =供电频率,p =极点数。
我们可以通过改变供电频率和磁极数来改变电动机的同步速度。但是电机总是以这个速度运行在给定的供电频率和磁极数下。

同步电动机有很多优势,但不是自我启动不像三相感应电动机,是一个主要的劣势。在同步电动机中,定子有三相绕组,由三相电源励磁,而转子由直流电源励磁。三相绕组提供旋转通量而直流电源提供恒定的磁通。

转子上产生的转矩是脉动的,不是单向的。考虑到频率为50hz,从上面的关系我们可以看到3相位旋转磁旋转约3000转1分钟1秒或50革命。在一个特定的即时转子和定子极可能是相同的极性(n n或s)造成转子的斥力和第二第二计算造成吸引力。但由于转子的惯性,由于引力或排斥力的作用,它不能向任何方向旋转,保持静止状态。因此,电机不能自行启动。同步电动机的转子必须借助外部手段达到同步转速。

以下是用于启动同步电机

使用感应电机启动同步电机

在我们接通电机之前,我们需要将同步电机的转子调到同步速度。因此,我们直接耦合一个小感应电动机(小马电机)与同步电动机.这里要注意的是,感应电动机的磁极数要小于同步电动机的磁极数,否则永远无法达到同步电动机的同步速度。这是因为一个感应电机总是有一个速度小于同步速度,为了使它成为等于同步电机的同步速度,它自己的速度必须提高。当同步电机的转子达到同步转速后,我们接通转子的直流电源。在那之后,我们简单地从同步电机轴分离感应电机。

使用直流电机启动同步电机

它与上面的方法类似,只是略有不同。一台直流电动机与同步电动机耦合在一起。直流电机的工作原理就像直流电机初步将同步电机引入同步速度。一旦它达到同步速度,直流电动机工作就像直流发电机和供应直流转子同步电动机.这种方法比以前的方法容易启动,效率更高。

使用阻尼器绕组启动同步电机

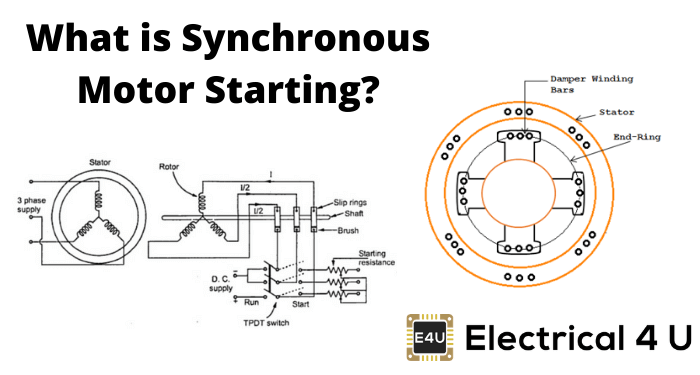

在这种方法中电动机是作为一名感应电动机实现同步速度后,再作为同步电机开始运行。为此,阻尼绕组被使用。阻尼绕组是附加绕组,由放置在极面槽中的铜棒组成。铜排两端短路。这些绕组的作用就像感应电动机的转子。当向电机提供三相电源时,电机开始以低于同步速度的速度作为感应电机运行。一段时间后,直流电源给转子。电机被拉进同步后,一些瞬间,并开始运行作为一个同步电动机.当电机达到同步速度,没有感应电动势在阻尼器绕组,因此他们现在没有任何影响电机工作原理.这是最常用的技术开始同步电动机

使用滑环感应电动机启动同步电动机

这里我们将一个外部变阻器与转子串联。的电动机首先是作为滑环启动的感应电动机。的电阻随着电机转速的增加而逐渐切断。当它达到接近同步速度时,给转子直流励磁,并将其拉入同步。然后它开始作为一个同步电机旋转。
