搭接绕线:单面和双面绕线(公式和图表)

电枢绕组可以分为两种类型-圈绕组和波绕组。下面我们来讨论一下l直流电机的搭接绕组和搭接绕组的两种主要类型。万博实力品牌

这些被称为单工搭接绕组和双工搭接绕组。

什么是绕圈?

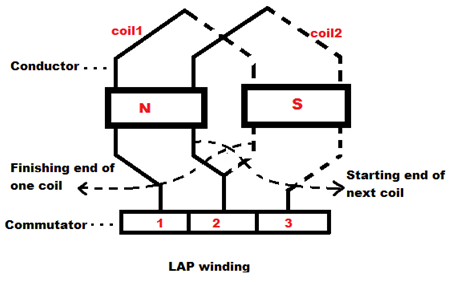

搭接绕组是一种连续的线圈相互重叠的绕组。它被命名为“圈”线圈，因为它与随后的线圈折叠或绕回。搭接绕组结构示意图如下所示。

在该绕组中，一个线圈的终端连接到一个换向片，下一个线圈的起始端位于同一极下并连接到同一换向片。

这里我们可以在图片中看到，线圈1的结束端和线圈2的开始端都连接到换向器段2，两个线圈在相同的磁极下，也就是这里的N极。

搭接绕组有两种不同的类型:

1. 单纯形叠绕组
2. 双叠绕组

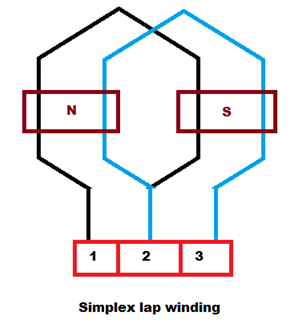

单纯形叠绕组

一个在电刷之间的平行路径数等于极点数的绕组称为单纯形叠绕组。

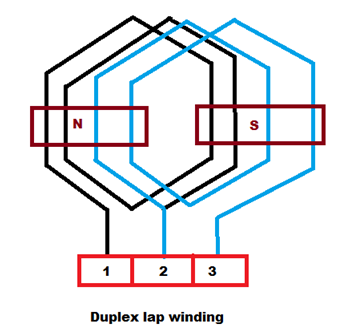

双叠绕组

卷绕刷子之间的平行路径的数量是调用杆数量的两倍双叠绕组。

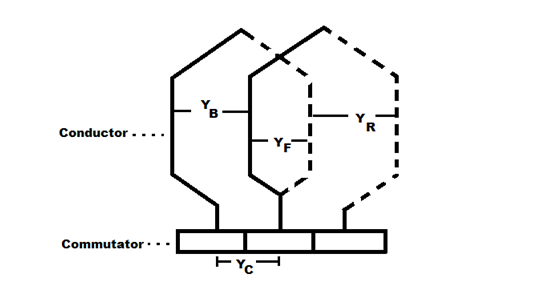

在设计搭接卷绕时要记住的一些要点:
如果,

• Z =的数目导体
• P =极点数
• Y_B=回到球场
• Y_F=前节
• Y_C=换向器间距
• Y_一个=平均杆间距
• Y_P=杆间距
• Y_R=合成沥青

然后，前后音高是相反的符号，它们不能相等。
Y_B= Y_F±2米

• m =绕组的多重性。
• m = 1用于单面搭接绕组
• m = 2用于双工圈绕组

什么时候，
Y_B> Y._F，它被称为渐进绕组。
Y_B< Y_F，称为逆迴圈。

前后的音高一定是奇数。

合成沥青(Y_R）= Y._B- y_F= 2米

Y_R是偶数，因为它是两个奇数之间的差。

换向器间距(Y_C）=±m
搭接绕组的平行路径数= mP

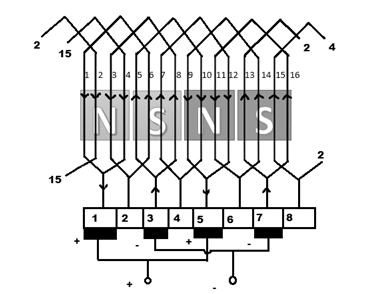

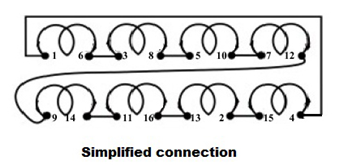

让我们从1开始^圣导体,

背部连接	前连接
1 - (1 + YB= (1+5) = 6	6 (6 yF= (6 - 3) = 3
3到(3+5)= 8	8到(8-3)= 5
5到(5+5)= 10	10到(10-3)= 7
7到(7+5)= 12	12到(12-3)= 9
9到(9+5)= 14	14到(14-3)= 11
11到(11+5)= 16	16到(16-3)=13
(13+5) = 18 = (18-16) = 2	2到(18-3)= 15
15 to (15+5) = 20 = (20-16) = 4	4至（20-3）= 17 =（17-16）= 1

搭接绕组的优点

搭接绕组的优点包括:

1. 这种绕组对于大尺寸是必需的当前的因为它有更多的并行路径。
2. 它适合低电压以及大电流发电机。

搭接绕组的缺点

搭接绕组的缺点有:

1. 它的电动势比波浪绕组小。这种缠绕需要更多的no。的导体给出相同的电动势，这将导致较高的绕组成本。
2. 它对电枢槽空间的利用效率较低。
