衔接绕组在A.交流发电机可以是封闭式开放式。闭合绕组形成星连接交流发电机的衔接绕组。
电枢绕组有一些共同的特性。
- 电枢绕组的第一和最重要的属性是，任何线圈的两侧都应该在两个相邻的杆下。这意味着，线圈跨度=极间距。
- 绕组可以是单层或双层。
- 绕组如此布置在不同的电枢槽中，即它必须产生正弦EMF。
交流发电机的电枢绕组类型
有不同的电枢绕组的类型用于交流发电机。绕组可以被归类为
- 单相和多相电枢绕组。
- 集中绕组和分布式绕组。
- 半圈和整个卷绕绕组。
- 单层和双层绕组。
- 圈，波和同心或螺旋绕组和
- 全倾斜线圈绕组和分数倾斜线圈绕组。
除了这些，交流发电机的衔接绕组也可以整体插槽绕组和分数槽绕组。
单相电枢绕组
单相电枢绕组可以集中或分布式类型。
集中的电枢绕组
采用浓缩绕组，其中电枢上的槽数等于机器中的极数。这款交流发电机的电枢绕组最大输出电压但不是正弦的。
最简单的单相绕组如下图所示-1。这里，数字极点=槽数=线圈侧的数量。这里，一个线圈侧位于一个杆下方的一个槽内，另一个线圈侧在下一杆下方的其他槽内。在一个线圈侧感应的EMF被添加到相邻线圈侧的电源。
在交流发电机中的这种电枢绕组的这种布置被称为骨架波绕组。根据图1，在正极下的杆和线圈侧-3下的线圈侧-2下线连接到线圈侧-2。

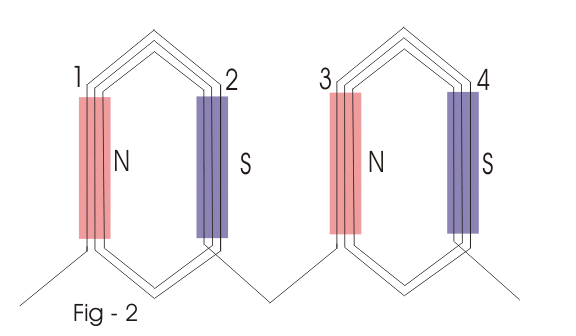

线圈侧-1的诱导EMF的方向向上，线圈侧-2中的EMF向下。再次作为线圈侧-3处于n极，它将在向上方向上具有EMF等。因此，总EMF是所有线圈边的EMF的总和。这种形式的电枢绕组非常简单，但很少使用，因为这需要每个线圈侧或导体的端部连接的相当空间。我们可以在一定程度上使用多变动线圈来克服这个问题。我们使用多匝半线圈绕组来获得更高的EMF。由于线圈仅覆盖电枢周边的一半，因此我们将该绕组称为半卷曲或半径绕组。图 - 2显示了这一点。如果我们在整个电枢外周上分布所有线圈，那么电枢绕组被称为整个卷绕绕组。
图3示出了双层绕组，我们将每个线圈的一侧放在电枢槽顶部，另一侧在槽的底部。（由虚线表示）。
交流发电机的分布式电枢绕组
从中获取流畅的正弦波肌电振波，导体放置是单杆下的几个插槽。这种电枢绕组被称为分布式绕组。虽然交流发电机的分布式电枢绕组减少了EMF，但由于以下原因，仍然是非常可用的。
搭接交流发电机缠绕
全倾斜搭载绕组在4个极点，12个插槽，12个导体（每个插槽）交流发电机如下所示。
绕组的后部间距等于每极导体的数量，即，= 3，前距等于背部间距减去一个。绕组完成每对杆，然后串联连接，如图4所示。
交流发电机的波浪绕组
相同机器的波浪绕组，即四个极点，12个槽，12个导体在下面的图E中示出。这里，背部间距和前距等于每极的一些导体。
同心或螺旋绕组
该绕组用于同一机器，即四个极12槽12导体交流发电机在下面的图F中示出。在该绕组中，线圈具有不同的间距。外圈间距为5，中间线圈间距为3，内部线圈间距是一个。
交流发电机的多相电枢绕组
在讨论聚相之前交流发电机的衔接绕组，我们应该通过一些相关术语来更好地了解。
线圈组
它是旋转机器中的阶段数量的乘积和杆数。
线圈组=极数×阶段的数量。
平衡绕组
如果在每个极面下，则存在相同数量的不同相线圈，然后据说绕组均衡绕组。在平衡绕组中，线圈组应该是偶数。
不平衡的绕组
如果每个线圈组的线圈数不是整数，则绕组被称为不平衡的绕组。在这种情况下，每个极面包含不同相的不等线圈。在双相交流发电机中，将两个单相绕组放置在电枢上，彼此分开90个电气。
在三相交流发电机的情况下，将三个单相绕组放置在电枢上，彼此分开60度（电）。
下图代表，一个Skelton 2相4极4杆绕组每极两个槽。相邻槽之间的电相差= 180/2 = 90度电气）。

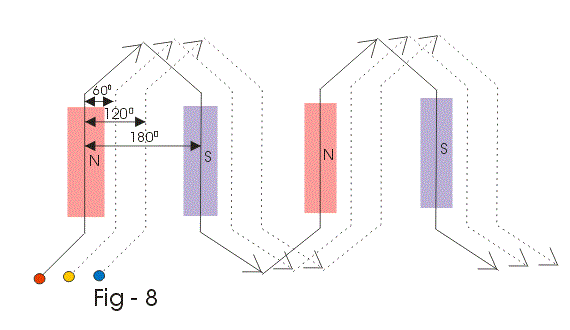

点A和B是两个，第二相交流发电机的第一和第二相绕组的起点。A'和B'分别是双相交流发电机的第一和第二相位的整理点。下图表示Skelton 3阶段4极绕组，每极三个槽。The electrical phase difference between, adjacent slots is 180/ 3 = 60 degree (electrical) a, b and c are starting point of Red, Yellow, and blue phases and a’, b’, and c’ are the finishing points of same Red, Yellow and Blue phases of the three-phase winding.
说红相绕组在狭槽NO 1处开始，并在插槽NO 10上结束。然后黄色绕组或第二绕组在槽位没有2上开始，结束插槽NO 11.第三或蓝相绕组在插槽中开始，在插槽NO 3处开始并在槽中开始。。诱导的EMFS的相位差，在红色相和黄色，黄色相和蓝相和蓝相和红色相位绕组，分别乘60度，60度和240度（电气）。从此以来三相系统，红色，黄色和蓝相之间的相位差为120度（电气）。这可以通过恢复黄色相（第二绕组）绕组来实现，如上图所示。
图 - 下面的表示4极，24个插槽，单层，全倾斜3阶段分布绕组。每阶段每杆的狭槽
_______________________
在导体中引起的EMF之间的相位差，两个相邻的插槽是_________
因此，
| 用于R相的1,2,7,8,13,14,19和20 |
| 用于Y相的槽NO：5,6,11,12,17,18,23和24 |
| B相的插槽NO：3,4,9,10,15,16,21和22 |
下图显示了三相全倾斜双层搭载绕组。每个绕组间隔120电气从两个相邻的绕组间隔开120电力。该绕组每相有12个槽。由于绕组是全倾斜线圈，因此每个螺距。线圈是12个槽。由于一个杆呈现180个电空间度，因此槽间距对应于180/12，即15°（电）。
在分数绕组中，我们使线圈跨度小于180度的电空间。在线圈上方的图中，而不是具有12个槽的间距，现在具有10个槽的间距，使得其扩展不再等于极距。
有两种类型的线圈跨度。第一个是完全倾斜线圈，其中线圈的两侧是180度（电气）。在线圈的一侧在n极的一侧时，在全倾斜线圈中，另一侧位于相应位置，在S杆下。线圈两侧的诱导的EMF在180度（电气）不同的不同。因此，线圈的所得到的EMF，只是这两个EMF的算术和。
第二个是短倾斜线圈，其中，线圈的两个相对侧不完全180度（电气）。在这种情况下，两个线圈侧的EMF之间的相位差也小于180度（电气）。因此，线圈的结果EMF不是两个EMF的简单算术和，但它是两个EMF的矢量和。因此，短倾斜线圈的结果EMF总是小于全倾斜线圈的EMF。但是，我们最好使用短倾斜线圈，因为短倾斜线圈从波形降低或元素谐波。
积分插槽和分数槽绕组
当每相单位的每个杆的槽数是整数时，绕组是整数槽绕组，但是当每相的每极的数量槽是分数号时，绕组我们将作为分数槽绕组。
分数槽绕组可仅具有双层绕组。它限制了可用的并联电路的数量，因为在形成单元之前必须串联连接的相位组并且在形成单元并且加宽方面使得图案提供可以与第一单元的第二单元。
