风力涡轮机的主要部件

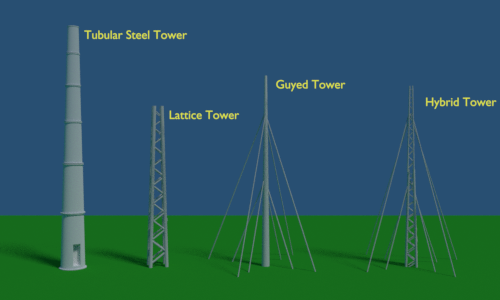

风力涡轮机塔

塔是非常重要的组成部分风力涡轮机支持所有其他部分。它不仅支持涡轮机，而且使涡轮机升高到足够的高度，使其叶片尖端在旋转期间处于安全高度。不仅如此，我们必须保持塔的高度，以便它可以获得充分强大的风。塔的高度最终取决于风力涡轮机的功率容量。商业风电厂的涡轮机塔通常从40米到100米。这些塔可以是管状钢塔，格子塔或混凝土塔。我们使用一个用于大型风力涡轮机的管状钢塔。这些通常在30至40米长的部分中制造。每个部分都有孔的法兰。这些部分通过现场的螺母螺栓拟合在一起，形成完整的塔。完整的塔形是轻微的圆锥形状，以提供更好的机械稳定性。我们通过钢或GI角度或管的不同成员组装格子塔。所有构件都将螺栓固定或焊接在一起，形成一个所需高度的完整塔架。这些塔的成本远小于钢管塔，但它的美学看起来不如钢管塔一样好。虽然，运输，装配和维护非常容易，但由于其美学外观，在现代风力涡轮机厂避免使用格子塔。还有另一种用于小型风力涡轮机的塔，这是杆塔。Guyed Poar Tower是一个由不同侧面连接的人支持的单个垂直杆。由于人的电线数量，很难进入塔的基础区域。 Because of that, we avoid this type of tower in the agricultural field.

还有另一种风力涡轮机塔用于小型电厂，这是一种混合型塔。混合型塔也是一种拉杆型塔，但唯一的区别是，不是使用一个单一的杆子在中间，它使用一个细和高的格子型塔。混合型塔是格子式塔和拉杆式塔的混合形式。

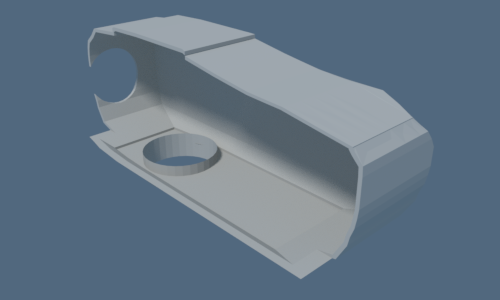

风轮机的机舱

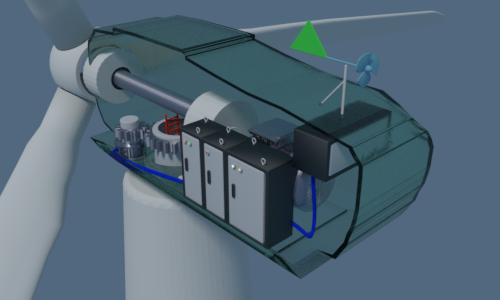

机舱是一个大盒子或亭，坐落在塔和所有的房子风力涡轮机的组件。它搭配电力发电机，电源转换器，变速箱，涡轮控制器，电缆，偏航驱动器。

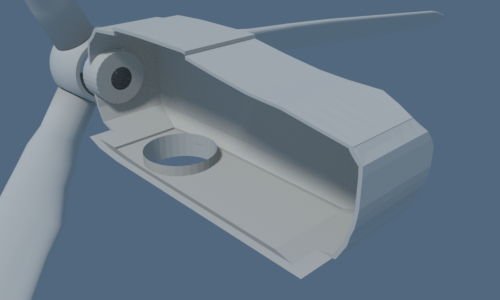

风力涡轮机的转子叶片

叶片是风力涡轮机的主要机械部件。叶片将风能转化为可用的机械能。当风击打叶片时，叶片就会旋转。这种旋转将机械能传递给轴。我们把叶片设计成飞机的机翼。风力涡轮机的叶片可以长40米到90米。叶片的机械强度应足以承受强风，即使在风暴期间。同时，风力涡轮机叶片应尽量做轻，以方便叶片的平稳旋转。为此，我们在合成加固材料上使用玻璃纤维和碳纤维层来制造叶片。

在现代的涡轮机中，通常使用三个相同的刀片安装在中央轮毂上，使用螺母螺栓。每个相同的刀片在120处对齐^o对彼此。该过程具有更好的质量分布，使系统更平滑旋转。

风力涡轮机

与轮毂直接相连的轴是低速轴。当叶片旋转时，轴以与旋转轮毂相同的转速旋转。在低速发电机的情况下，我们把这个轴直接连接到发电机上。但在大多数情况下，低速主轴通过变速箱与高速轴进行齿轮传动。通过这种方式，转子叶片将其机械能转移到轴上，最终进入发电机。

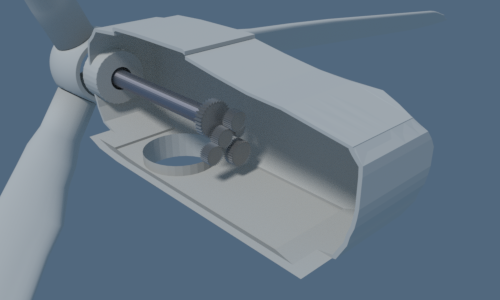

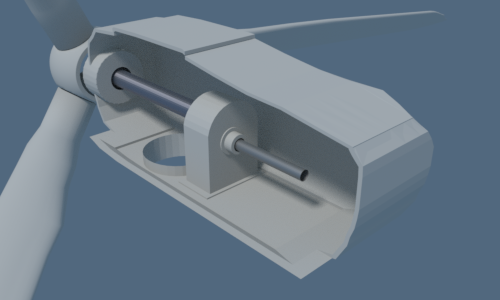

齿轮箱

风力涡轮机不会高速旋转，而是以低速轻轻旋转。但大多数发电机都需要高速旋转，以在所需电压电平下产生电力。因此，必须有一些速度乘法装置来实现发电机轴的高速。风力涡轮机的变速箱会这样做。变速箱将速度提高到更高的值。例如，如果齿轮箱比为1:80并且如果低速主轴的RPM为15，则齿轮箱会将发电机轴的速度提高到15×80 = 1200rpm。

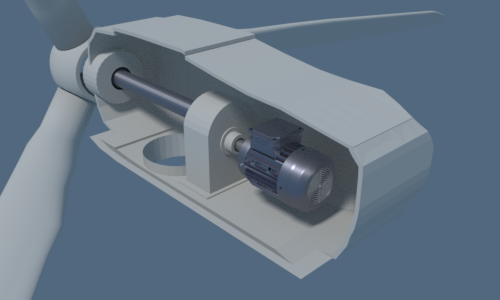

发电机

发电机是一种电气装置，它把从电轴接收到的机械能转换成电能。通常，我们在现代风力涡轮机中使用感应发电机。在此之前，同步发电机非常流行。永磁直流发电机也用于一些风力涡轮机。利用齿轮箱总成可以使轴的转速变高，但不能使轴的转速恒定。轴转速可能会有波动，因为这取决于风速。所以，转子的速度也是变化的。这种变化会影响产生的电力的频率和电压。为了克服这些问题，我们通常使用感应发电机。

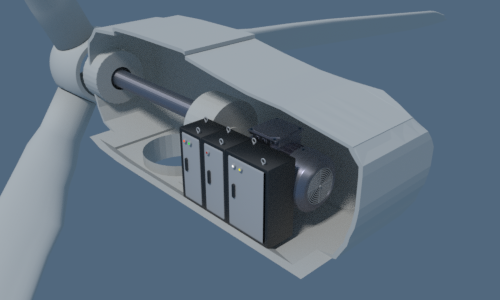

由于感应发生器总是产生与连接网格同步的电力，而不管转子的速度如何。如果我们使用三相同步发电机，则首先将输出电源整流为DC，然后使用逆变电路将其转换为所需电压和频率的AC。因为同步发电机产生的交流电在电压和频率中不是恒定的，所以它随着转子的速度而变化。因为，出于同样的原因，在某些情况下，我们使用DC发生器以此目的。在这些情况下，在将其送到网格之前，来自发电机的输出直流电源从发电机反转到AC，在将其送到网格之前。
