什么是圆图
一种圆图是电机性能的图形表示。它通常用于说明性能变形金刚那交流发电机那同步电机， 和感应电机。在各种操作条件下研究电机的性能非常有用。与理论和数学描述相比，圆形图的图形表示使得更容易理解和记住。
圆图的重要性
该图提供了普通的Phasor图未提供的信息。Phasor图之间的关系当前的和电压仅在单个电路条件下。如果条件发生变化，我们需要再次绘制相平程图。但是圆图可以被称为在一个平面中绘制的相量图，以获得多于一个电路条件。在感应电机的背景下，这是我们的主要兴趣，我们可以获得有关其功率输出的信息，功率因数在图形或图形表示中，扭矩，滑动，速度，铜损，效率等。
执行以计算绘制圆图所需的数据进行测试
我们必须在感应电动机中不执行任何负载和阻塞转子测试。在无负载测试中，感应电动机在无负载下运行并通过两个瓦特计方法，计算其总功耗，其仅由不加载损耗组成。假设滑动为零。从此计算出来没有负载电流和绘制圆图所需的电压和电流之间的角度。角度大，如在没有负载条件感应电动机中具有高感应电抗的角度很大。
在块转子测试中，阻挡转子，其类似于变压器的短路。从该测试中，我们需要计算绘图圆图的电压和电流之间的短路电流和滞后角。此外，我们需要转子和定子铜损失。

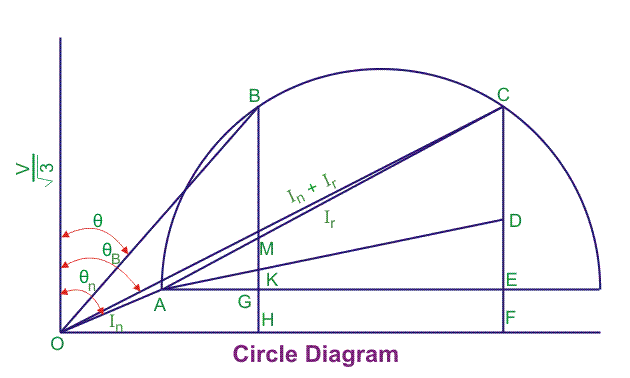

如何绘制感应电机的圆形图
圆图通常用于表示感应电动机。要绘制像下面的圆图：
- 绘制无负载电流和无负载测试的无负载角度被绘制。这是由线OA所示，其中ɵ0.是没有负载功率因数角。
- 绘制了短路电流和从块转子测试获得的角度。这由线OC显示，角度由ɵ显示B.。
- 线AC的正确分子被绘制，其中二分直观，它延伸到切割的线AE，为我们提供中心。
- 定子电流由我们从两个测试中获得的感应电动机的等效电路计算。该电流根据具有触摸原点的刻度和B的圆形图中的点在圆图中绘制。
- 线路交流称为电源线。通过使用我们在圆图中拍摄的电源转换的规模，如果我们垂直向右移动到圆的周边，我们可以获得输出功率。输出功率由线MB给出。
- 总铜损耗由直通线给出。
- 为了绘制扭矩线，总铜损失应与转子铜损耗和定子铜损失分开。线路赋予定子铜损耗，线CD给出转子铜损失。以这种方式，选择点E.
- 线路广告称为扭矩线，其给出了由感应电动机开发的扭矩。

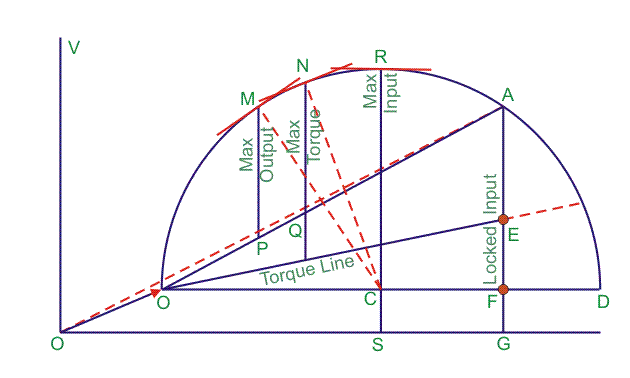

圆图的部分
圆图的部分包括：
- 最大输出功率
- 最大扭矩
- 最大输入功率
最大输出功率
当圆的切线与线路平行时，输出功率将是最大的。该点M是通过从中心向输出线绘制垂直线并将其延伸以在M时切割而获得的。
最大扭矩
当与圆圈的切线平行于扭矩线时，它给出最大扭矩。这是通过从垂直于扭矩线广告的中心绘制一条线而获得的，并将其延伸以在圆圈中切割。那一点被标记为N.
最大输入功率
当切换到圆圈垂直于水平线时发生。该点是圆图中的最高点，并绘制到中心并延伸到S.该点被标记为R.
结论圆图
此方法基于我们使用的一些近似，以便绘制圆图，并且还存在一些舍入值。因此，虽然此方法存在一些错误，但它仍然可以给我们良好的结果近似。
圆形图的主要缺点是虽然很容易解释和阅读，但它可能会很耗时。替代方法包括使用数学公式或等效电路模型，而是找出各种性能参数。如果您要了解有关圆图和其他电气工程主题的更多信息，请查看我们的完整列表基本电器问题。
