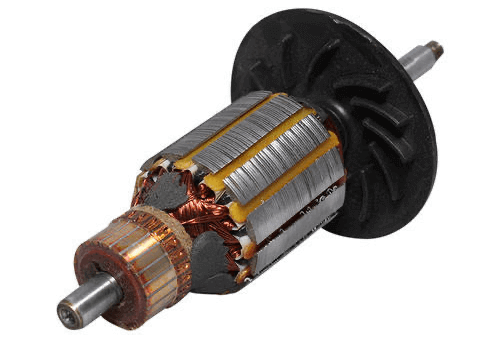

什么是电枢?

电枢被定义为电机(即a电动机或发电机)进行交替当前的(交流)。电枢即使在直流电路上也传导交流电(直流电通过万博实力品牌换向器(定期反向电流方向)或由于电子减刑，(例如在a无刷直流电机)。

电枢提供外壳和支持电枢绕组。在电机中万博实力品牌磁场由永磁体或电磁铁产生。电枢绕组与气隙中形成的磁场相互作用。定子可以是旋转部件(转子)或静止部件(定子)。

在19^th世纪，“电枢”一词作为技术方面而被引入，其含义是磁铁管理员”。

电枢可用作电动机或发电机。电枢用于在两个磁通量之间通信。

电枢作为电动机使用时，由于励磁绕组产生的磁通与电枢绕组产生的磁通之间的相对运动，产生电动势。

这电动势将反对一个电枢的电流和转矩产生在转子。因此，电能被转换成机械能。在转子中产生的转矩被转移到通过轴旋转其他设备。

当电枢用作发电机时，在大多数情况下电枢用作转子。电枢是在柴油机或原动机的帮助下机械驱动的。

励磁绕组产生磁场。电枢电动势驱动电枢电流，因此，轴的机械功率被转换成电能。

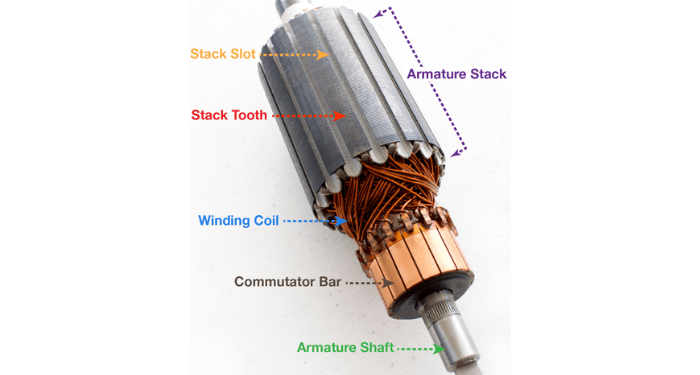

电枢由铁心、绕组、换向器和轴组成。电枢的示意图如下所示。

下面将详细讨论电枢的各个部件。

电枢的核心是由层压薄金属板，而不是单一的一块。层压片的厚度取决于供电频率。大约0.5毫米厚。叠层硅钢用于电枢铁芯，以减少涡流和磁滞损耗。

电枢铁芯一般为空心圆柱形。所述轴置于电枢铁芯内。

核心由插槽数组成。所述电枢绕组置于所述电枢铁芯外表面所设的槽中。在电枢核心的槽倾斜在一些角度，以避免磁锁定，并提供平稳的旋转。

的电枢绕组插入电枢铁芯的槽中。电枢绕组是绝缘的，以避免线圈与铁芯直接接触。一般来说，绕组是用铜做的。但在某些情况下，它是由铝制成的，以降低机器的成本。根据电枢绕组的设计，可采用搭接绕组或波绕绕组。

在一个叠绕组排列时，电流路径的数目等于电刷和电极的数目。在这种绕组中，一个线圈的终端连接到换向器段，下一个线圈的起始端连接到同极和换向器段。

在一个波绕组排列时，当前路径的个数只有两条。在这种类型的绕组，每个线圈的两端连接到换向器段与两极之间的距离。这使得一系列的线圈连接和添加电压在刷子之间缠绕。

要了解更多关于这些电枢绕组的安排，了解更多极距和线圈跨距。

机器的轴是用来传递机械能的。它是一个硬杆安装在两个轴承之间。长度、速度和轴承点被决定为最小谐波扭曲。轴的厚度的选择足以传递机器所需的扭矩。它必须足够坚硬才能控制任何失去平衡的力。

换向器是由铜棒组成的，每个铜棒在绝缘材料如云母或塑料的帮助下彼此分开。

它被压在轴和电线从每个线圈从槽出来，并连接到换向器棒。当换向器压在轴上时，它必须与槽精确对齐。

电枢必须与换向器棒放置准确的角位移，以有效地为磁路工作。

电动机是用来把电能转换成机械能的。一般来说，电枢是机器的一个旋转部件。

载流导体置于磁场中时受到力，力的方向为弗莱明左手定则。

当供给给定子时，在电机中感应旋转磁场。这个旋转的磁场对电枢(转子)施加一个力，电枢旋转。这有时被称为同步电动机的电枢反应。

如果电枢损坏，电机就不能运转。我们需要测试一个电枢。要测试电枢，请将其从电机上拆下。

首先检查电枢绕组。通过这个试验，我们可以知道电枢绕组是开路还是短路。

在本测试中，我们将在180˚的情况下，测量每个线圈的两个换向棒的电阻欧姆计。欧姆表的读数取决于电动机的大小。但在这种情况下，我们对确切的读数不感兴趣。

测试一个读数后，旋转电枢并检查电阻在换向器上的每一对棒之间。

如果所有对的读数都相同，则电枢绕组是好的。如果读数下降到零，电枢绕组就短路了。同样，如果读数增加到无穷大，电枢绕组就断开或开路。

我们需要找到;哪个绕组损坏了?为此，我们需要测量每根棒的电阻。与测试1类似，如果所有棒的读数都相同，说明绕组良好。如果你发现电阻发生了剧烈的变化，绕组就被损坏了。

在这个测试中，我们将测量每一整流子棒与电枢组的电阻。在这个试验中，换向器棒不能与电枢组有电气连续性。
