双转换器

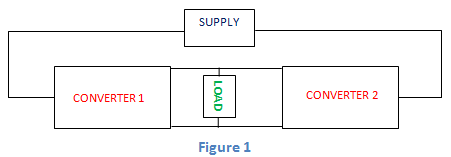

双转换器，名称本身表示两个转换器。它真的是一种电子转换器或电路，包括两个转换器。一个人将作为一个整流器另一个将以作为一个逆变器。因此，我们可以说双重进程暂时会发生。这里，两个完整转换器以反平行图案排列并链接到相同的直流负载。这些转换器可以提供四个象限操作。基本框图如下所示。

双转换器的操作模式

有两种功能模式：非循环电流模式和循环模式。

非循环电流模式

• 一个转换器一次会执行。因此，转换器之间没有循环电流。
• 在转换器1期间，发射角度（α₁）将是0 <α₁<90^O.;V._DC.和我_DC.是积极的。
• 在转换器2操作期间，发射角度（α₂）将是0 <α₂<90^O.;V._DC.和我_DC.是消极的。

循环电流模式

• 两个转换器同时将处于正常状态。所以存在循环电流。
• 调整烧制角，使得转换器1的发射角度（α₁）+转换器2的发射角度（α₂）= 180.^O.。
• 转换器1当触发角度为0 <α时执行为受控整流器执行₁<90^O.当触发角为90时，转换器2执行为逆变器^O.<α.₂<180^O.。在这种情况下，v_DC.和我_DC.是积极的。
• 转换器1当触发角度为90时作为逆变器执行^O.<α.₁<180^O.当触发角为0 <α时，转换器2执行为受控整流器₂<90^O.在这种情况下，v_DC.和我_DC.是消极的。

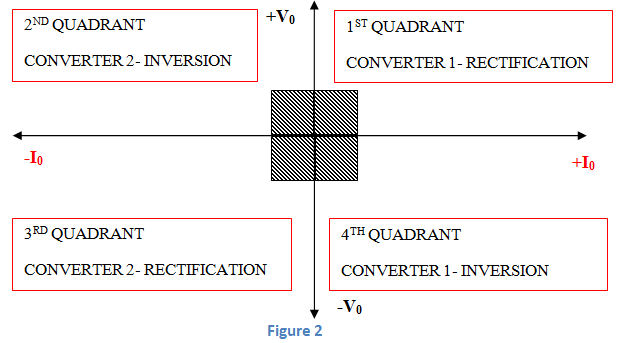

• 四个象限操作如下所示。


理想的双转换器

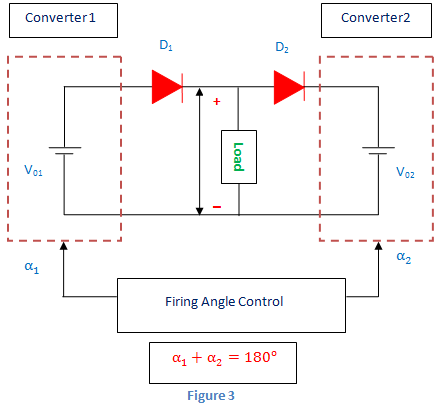

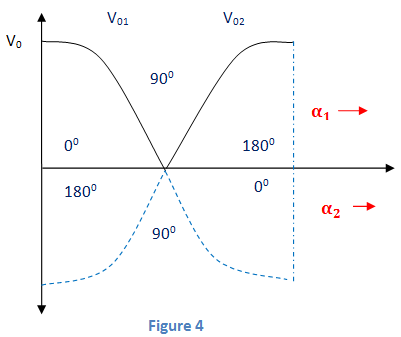

术语“理想”是指纹波自由输出电压。为了单向直流电流的单向流动，两个二极管（D₁和D.₂）在转换器之间结合在一起。但是，方向当前的可以以任何方式。转换器1的平均输出电压为V._01.和转换器2是v_02.。使两个转换器的输出电压相同的极性和幅度，触发角度晶闸管必须控制。

单相转换器的平均输出电压=
三相转换器的平均输出电压=
对于转换器1，平均输出电压，
对于转换器2，平均输出电压，
输出电压，
射击角永远不会大于180^O.。所以，

双转换器的类型

它们有两种类型：单相双转换器和三相双转换器。

单相双转换器

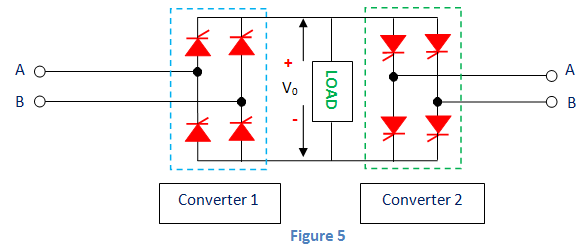

这种转换器的来源将是单相电源。考虑，转换器处于非循环操作模式。通过整流方法给出输入转换器1，转换器1将AC转换为DC。然后在过滤后给予负载。然后，将该DC提供给转换器2作为输入。该转换器执行变频器并将该DC转换为AC。因此，我们将交流作为输出获得。电路图如下所示。

三相双转换器

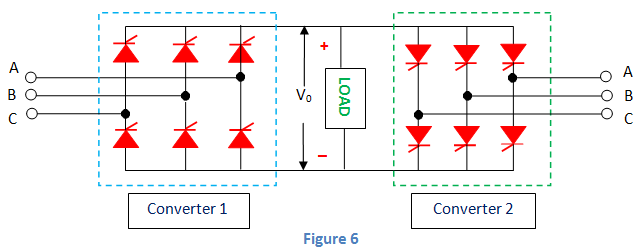

这里，使用三相整流器和三相逆变器。该过程类似于单相双转换器。三相整流器将对DC的三相AC电源进行转换。将该DC过滤并提供给第二转换器的输入。它将执行DC到AC转换和我们获得的输出是三相AC。输出高达2兆瓦的应用。电路如下所示。

双转换器的应用

• 方向和直流电机的速度控制狗万app体育。
• 无论需要可逆DC，都适用。
• 工业变速直流驱动器。
