什么是电路?
一个电路是两个或两个以上的电子元件的组合,它们通过传导路径相互连接。电气元件可能是活性成分,或不活跃的组件或者两者的结合。
什么是直流电路?
有两种类型的电直流电(直流),交流电(交流)。处理直流电或直流电的电路被称为直流线路,处理交流电的电路称为交流电路。
的组成部分电子直流回路主要是电阻性的,而交流电路的元件可能是无功和电阻性的。
任何电路可分为三种不同的组-串联,并联和串并联。例如,在直流的情况下,电路也可以分为三组,如系列直流回路,并行直流回路,和串并联电路。
什么是串联直流电路?
当a的所有电阻分量直流线路是否端到端连接形成单一通道流动当前的,则电路称为a系列直流回路。组件端到端连接的方式称为串联连接。
假设我们有n个电阻R1, R2, R3............. Rn它们是端到端相连的,也就是说它们是串联的。如果这个串联组合是通过a连接的电压源,电流开始通过这条通道。
由于电阻器端对端连接,电流先进入R1同样的电流从R进来2R,然后3.最后达到Rn电流由此进入电压源的负极。
这样,相同的电流就会流经串联起来的每个电阻。因此,可以得出在a系列直流回路,相同的电流流过电路。
在这里,通过每个电阻的电流是相同的,因此每个电阻上的压降与其电阻值成正比。
如果两个电阻的电阻不相等,那么两个电阻上的压降也就不相等。因此,在a中,每个电阻器都有其单独的压降系列直流回路。
有三个电阻的直流串联电路
下面是一个具有三个电阻的直流串联电路的图。电流的流动在这里用一个移动的点来表示。注意,这只是一个概念上的表示。
串联直流电路实例
假设有三个电阻R1, R2,和R3.是串联在a上的吗电压源V(量化为伏特)的值,如图所示。让电流I(量化为安培)流过串联电路。根据欧姆定律,
电阻R上的压降1, V1=红外1
电阻R上的压降2, V2=红外2
电阻R上的压降3., V3.=红外3.
整个串联直流电路的压降,
V =电阻R上的压降1+电阻R上的压降2+电阻R上的压降3.
根据欧姆定律,电阻V / I等于r,因此,
所以,这个级数的有效电阻直流线路是
。由上式可知,当多个电阻串联时,串联组合的等效电阻为其单个电阻的算术和。
通过以上讨论,可以得出以下几点:
- 当许多电子元件串联起来时,相同的电流流过电路的所有元件。
- 串联电路上施加的电压等于电压降在每个组件。
- 各元件间的压降与其电阻值成正比。
什么是并联直流电路?
当两个或两个以上的电器元件连接,每个组件的一端连接到一个共同的点,另一端连接到另一个公共点,那么电子元件是并行连接,和这样一个电子直流回路称为并行直流回路。
在这个电路中,每一个元件都有相同的电压降,它将完全等于电压它发生在两个元件相连的公共点之间。
还在并行直流回路,电流通过这些并联元件有几个并联路径,所以电路中的电流将根据元件的数量被划分成多条路径。
在这个电路中,每个元件上的压降是相等的。再次按欧姆定律,任何电阻元件上的压降等于其乘积电阻并通过它。
随着电压降每一个并联的元件都相同,通过它们的电流与其电阻值成反比。

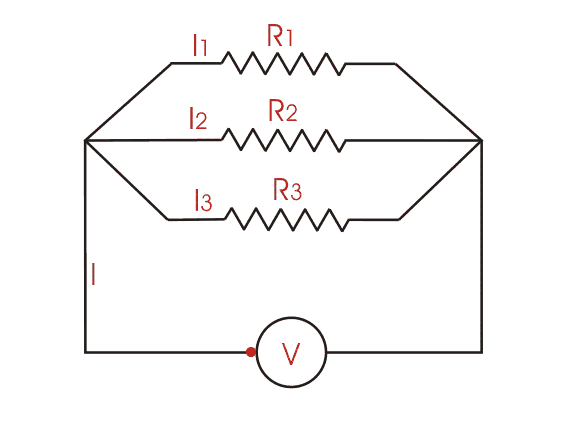

有三个电阻的电气直流并联电路
下面是一个图的三个电阻的直流并联电路。电流的流动在这里用一个移动的点来表示。注意,这只是一个概念上的表示。
并行直流电路示例
假设有三个电阻R1, R2,和R3.平行连接在a电压源如图所示V(伏)的电压。设I(安培)为电路总电流,它分为电流I1,我2,和我3.流经R1, R2,和R3.分别。根据欧姆定律
电阻R上的压降1, V = I1。R1
电阻R上的压降2, V = I2。R2
电阻R上的压降3., V = I3.。R3.
整个并联直流电路的压降,
V =电阻R上的压降1电阻R上的压降2电阻R上的压降3.
V = I1。R1=我2。R2=我3.。R3.
因此,当数个电阻并联时,等效电阻的倒数就是它们各自电阻倒数的算术和。
通过以上对并联直流电路的讨论,我们可以得出以下结论:
串联和并联电路相结合
到目前为止,我们已经分别讨论了直流串联电路和直流并联电路,但在实践中,电路通常是串联电路和并联电路的结合。
这样的组合串并联电路可以通过适当的应用来解决欧姆定律和规则串并联电路到复杂电路的各个部分。

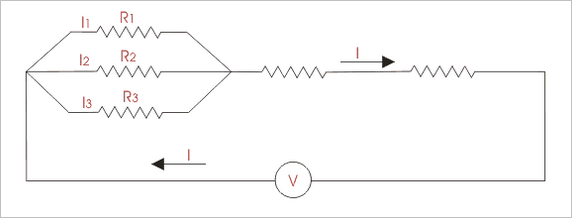

串并联电路
