电路的节点、分支和回路

一个电路基于三个概念，即节点,分支和循环。根据定义，电网是相互连接的网络电路元素。网络可能提供也可能不提供封闭的路径电流流。但是，电路可能是一个或多个使电流闭合通路的网络的组合。这意味着，当一个或多个网络连接在一起，完成一条或多条通往电流的路径时，就形成了一个电路。
电路有三个概念，如下所述。

电路节点

一个电路元件连接到电路上的点叫做“点”节点。更好的说法是，node是一个点，它的端点是两个或多个电路元素连接在一起。节点是电路中的连接点。

在上述电路中，节点用子弹表示。

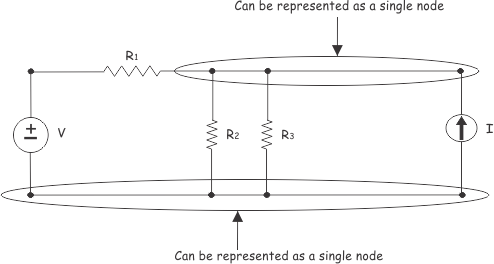

注:-如果三个在两个或多个连接的相邻节点之间没有元素，这些节点可以重新组合为单个节点。

最后，电路可以重绘为:

电路支路

元素连接到an电路通常是两个终端元件。当一个电路元件连接到电路上时，它通过两个端子连接自己，成为闭合路径的一部分。

的任何电路元素，当连接到电路时，它肯定是连接在电路的两个节点之间。当一个元件存在于两个节点之间时，通过该元件从一个节点到另一个节点的路径称为电路分支。

电路的支路可以被更精确地定义为电路中两个节点之间能够传递或吸收能量的部分。根据该定义，两个节点之间的短路不称为分支的电路。

电路回路

一个电路节点个数。如果一个人从一个节点开始，在经过一组节点之后返回到同一开始节点，而没有穿过任何中间节点两次，那么他已经经过了一个节点循环的电路。
