什么是或门？

一个或门是一个执行的逻辑门逻辑或运营。如果栅极的一个或两个输入到高（1），则逻辑或操作具有高输出（1）。如果任何输入都不高，则低输出（0）结果。就像A.和门，A或栅极可以具有任何数量的输入探针，而是仅具有一个输出探针。

逻辑或门的函数有效地发现了两个二进制数字之间的最大值，就像互补和函数一样最小。

2输入或门的逻辑符号如下所示：

或门真相表

2输入或门

真理表列出特定数字逻辑电路的输出，以了解其输入的所有可能组合。2输入或门的真相表可以表示为：

3输入或门

如果不是两个输入有三个输入，则会改变或门的逻辑符号和真实表。

3输入或门的逻辑符号表示为：

3输入或门的真相表是：

在数字电子产品，其他逻辑门包括不是盖茨那NAND盖茨那也不是盖茨那XOR门那Xnor盖茨。

或门电路图

喜欢和门和或门也可以通过使用a实现二极管或晶体管电路。

或门二极管电路图

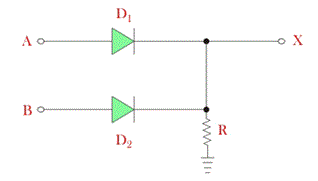

通过使用a，可以实现简单的两个输入或门二极管如下，

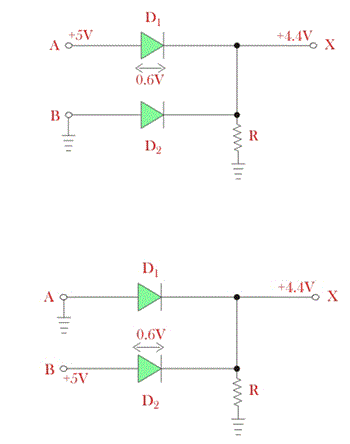

在上述电路中，如果A和B施加0V，则不会有电压出现在X.时，当任何输入具有+ 5V时，相应的二极管变得正向偏置并表现为理想的短路，因此+5V将出现在输出X. +5 V表示逻辑1。

实际上整个5V不会出现在x上，大约0.6到0.7V将落在二极管上作为转发BIOS电压，其余部分电压即5 - 0.6 = 4.4 V或5 - 0.7 = 4.3 V将出现在X.这个4.4 V或4.3 V实际上被认为是逻辑1。

现在，如果两个输入都有+5 V给出，则两个二极管都将偏向。因此，同样，4.4 V将出现在X.

现在，如果两个输入A和B接地或给出0V，则不会出现在X处的电压，因此X被认为是逻辑0。

或栅极晶体管电路图

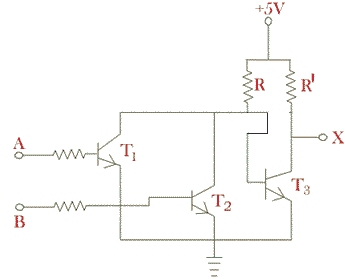

通过使用a也可以实现或门晶体管。在这种情况下，或栅极被称为晶体管或栅极。两个输入或门如下所示，

现在，如果A和B均以0V给出，则两个晶体管都处于关闭状态，因此电源电压+ 5V不会通过晶体管，T的任一个将路径得到地面。₁和T₂。作为晶体管T的结果底座_3.将获得足够的潜力来实现。在该条件下，供应+ 5 V将获得地面的路径电阻器r'和晶体管t_3.。

作为晶体管t_3.在条件下，它将表现出理想的方式，因此整个电源电压+ 5V将跨电阻器R'和X端子（节点）将获得0V。在实践中，晶体管T_3.不会是理想的短路它会有一些电压下降横跨它约为0.6 - 0.7 V.该电压将出现在节点x处，并且该0.6或0.7伏视为逻辑0。

现在，如果基站终端是晶体管T₁或t.₂或两者都以+ 5V提供，相应的晶体管，因为两者都将在条件下。在这种情况下，电源电压+ 5V将通过晶体管或两者中的任一个将路径接地。

结果，电流通过该路径从电源流到地，并且整个电源电压将延迟电阻器R.因此，晶体管T的基部_3.不会获得足够的潜力来制造晶体管t_3.上。因此，整个电源电压将出现在x处，并且x变为高逻辑状态或逻辑1。

或栅极集成电路

或门可用TTL.和CMOS IC，TTL是晶体管 - 晶体管逻辑IC和CMOS是互补的Mosfet.IC。我们现在将讨论ICS上的或门的布置。

在CMOS IC中，可提供4000系列。在数字电子4071是每个门中的CMOS IC输入的输入是两个。4075是3输入或门，4072是CMOS IC中的4输入或门。4071的内部门图片可以帮助您了解此IC。

或门IC 4071

4071是14引脚1C，您可以看到四个或门固定在一起，其中有两个输入。引脚编号14是TVCC，其中给出了最大SV直流电源，激活IC。PIN编号7接地。

引脚1和2是第一栅极的输入，并且3是第一栅极的相应输出。引脚数5和6是用于第二门的输入，其输出是引脚数4.对于第三栅极引脚号8和9是其输出是最后栅极引脚数12和13的引脚数10的输入是其相应的输入输出处于引脚11.因此，IC如何为CMO内部看。

或门IC 7432

在TTL逻辑中，内部布置与CMOS逻辑的内部排列不同。在TTL逻辑2中输入或门IC号为74LS32。普遍称为7432. LS代表低功耗肖特基版。

再次在市场上还提供了一种更多类型的IC编号，其是74HC32，其中HC代表高速CMOS版本i.e.它具有较低的当前的消耗和更宽的电压范围。74LVC32是另一个低电压CMOS版本的相同。让我们在74LS32上进行讨论，这是一个TTL IC。在这个IC中，有十四个引脚。7432的内部栅极图可以使您的想法清晰。

在该IC中，引脚1和2是第一栅极的输入，其中输出来自引脚3.再次引脚数4和5是输出位于引脚6.引脚10和9中的第二门的输入。引脚10和9是第四栅极的输入，其输出处于PN 8.最后栅极或第四栅极的输入是引脚13和12，引脚11是其输出。
