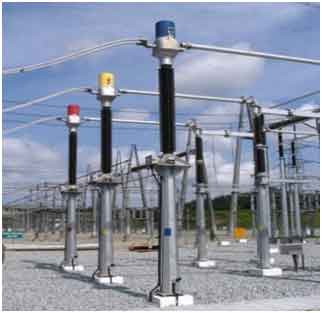

什么是互感器?
仪表变压器是用于交流系统的吗电量测量即。电压,当前的、电力、能源、功率因数、频率。仪表变压器也用于保护继电器为电力系统保护。
的基本功能仪表变压器就是降低交流系统的电压和电流。电力系统的电压、电流等级很高。为了测量如此高的电压和电流,设计测量仪器是非常困难和昂贵的。一般测量仪器设计为5 A和110 V。
如此巨大的电量的测量,可以通过使用这些小的额定测量仪器的互感器来实现。因此这些仪器变形金刚在现代电力系统中非常流行。
互感器的优点
- 交流电力系统的大电压、大电流可通过5a、110 - 120v等小型额定值测量仪进行测量。
- 通过使用互感器,测量仪器可以标准化。从而降低了测量仪器的成本。更重要的是,损坏的测量仪器可以用健康的标准化测量仪器轻松更换。
- 互感器在高压电源电路和测量仪器之间提供电气隔离。这减少了电绝缘材料对测量仪器和保护电路的要求,并保证操作人员的安全。
- 几个测量仪器可以通过一个电力变压器系统。
- 由于测量和保护电路的电压、电流水平较低,因此测量和保护电路的功耗较低。
仪表变压器类型
仪表变压器有两种类型-
- 电流互感器(比较温度)
- 变压器(p)
电流互感器(比较温度)

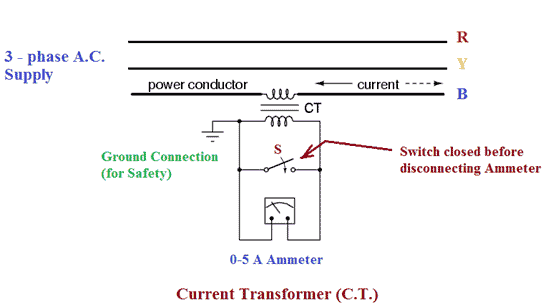

电流互感器用来将电力系统的电流降低到一个较低的水平,使其可以用小的额定电流表(即5A电流表)来测量。电流互感器的典型接线图如下图所示。
ct初级阶段的旋转次数很少。有时也使用主栏。初级电路与电源电路串联。因此,有时也叫系列变压器。其次是有大的no。的。辅助设备直接连接到电流表上。因为电流表的电阻很小。因此,电流互感器的二次回路几乎是在短路状态下工作的。次级的一个端子接地,以避免在次级上的大电压相对地。这反过来减少绝缘击穿的机会,也保护操作人员免受高压。在断开电流表之前,次级电路通过如图所示的开关' S '短路,以避免高电压在次级电路上建立。
变压器(p)

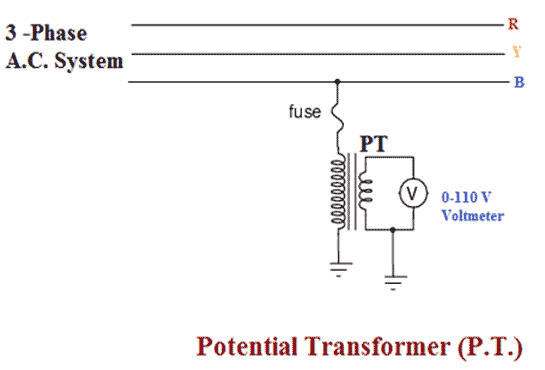

电压互感器是用来降低电力系统的电压到一个较低的水平,以使可行的小额定值测量电压表即110 - 120伏电压表。A .典型连接图电压互感器如下图所示。
p。t。主要是有很大的no。的。主要是跨线连接(一般在线上和地线之间)。因此,有时它也被称为平行的变压器。脉冲电压表的次要特性是匝数少,并直接与电压表相连。因为电压表的电阻很大。因此,pt的辅助装置几乎是在开路条件下工作的。pt的二次电压的一端接地以维持其对地的二次电压。保证了操作人员的安全。
ct和pt的区别
ct和常规ct的区别如下
Sl。不。 | 电流互感器(比较温度) | 变压器(p) |
1 | 与电源电路串联。 | 与电源电路并联。 |
2 | 二次接电流表。 | 二次接电压表。 |
3. | 二次工程几乎处于短路状态。 | 二次工程几乎处于开路状态。 |
4 | 一次电流取决于电源电路的电流。 | 一次电流取决于二次负荷。 |
5 | 一次电流和励磁随电路电流的变化幅度很大 | 一次电流和励磁变化被限制在一个小范围内。 |
6 | 为避免绝缘击穿,二次接线一端接地。 | 为安全起见,可在二级设备的一端接地。 |
7 | 二次是永远不要开路。 | 二次可用于开路状态。 |
一些仪表变压器的参考书
- “电气测量和仪表”。北京:科学出版社,2009。英语。
- 库珀Helfrick和。《现代电子仪器和测量技术》。印度普伦蒂斯-霍尔,1988年。
- 《电气测量与测量仪器》。伊萨克·皮特曼爵士和儿子们,1960年。
- 琼斯,B.E.《仪器测量与反馈》塔塔麦格劳-希尔,1986年。
- 莫里斯,艾伦S.,《测量和仪器原理》。2001.
- a.k . Sawhney,《电气和电子测量与仪器》。德里:Dhanpat Rai Co. (P) Ltd., 2010。英语。
