MOCP在电气术语中是什么意思?

MOCP代表最大过流保护并且被定义为最大允许当前的过流保护装置(如a保险丝或断路器）与一块电气设备（例如电动机或空调）相关联。MOCP是最大允许的电路断路器的额定值或尺寸在任何预期的故障情况下，将正确断开电路或设备。

如果保护装置过大，那么它可能无法在故障状态下操作，因此，电线或设备可能会因过热而损坏。因此，适当的尺寸是必要的保护装置。

MOCP值可以帮助我们确定过电流保护装置的最大尺寸，即熔断器和断路器。MOCP可用于在预期故障条件下保护电线和设备。

因此，MOCP或MOP =最大过电流保护=最大熔断器或断路器额定。

MCA与MOCP vs fla vs lras

MCA, MOCP, FLA和LRA的信息是非常重要的，因为它是安全布线和保护设备的要求。让我们逐一讨论。

MCA.

MCA.代表最小电流载容或最小电路载容被定义为供应的最小电流额定值电线或指挥在电路中。换句话说，MCA是导线或导体在正常工作条件下应安全承载的最小额定电流。

最小电流容量是指导体应携带的电流量，因此它是电流承载能力或导线。

MCA的值可以帮助我们确定最小线材尺寸，以确保线材在正常工作条件下不会过热。

因此，MCA =最小电流容量=最小导线或导体尺寸

MCA的价值是氟的1.25倍电动机加上所有其他电阻负载，即加热器负载。

MCA = 1.25 *（电机FLA +加热器电流）

MOCP

MOCP是用于确定在故障条件下保护线路和设备的过流保护装置(如断路器或保险丝)的最大尺寸的测量值。

断路器或熔丝的尺寸必须超过最小电流放大器（MCA）的值。因此MOCP的值始终大于MCA的值。

MCA和MOCP是决定最小导线/导体尺寸和最大保险丝/断路器尺寸的重要值，可降低过电流风险，从而降低火灾风险。

MOCP值是最大电机FLA的2.55倍，在所有其他负载为1a或更多的情况下，可以同时运行。

MOCP =（最大电机的2.25 * FLA）+（其他电动机负载）+（所有其他电阻电负载I.E.，加热器负载）

佛罗里达州

佛罗里达州代表满载安培是该设备的连续电流量还是万博实力品牌可以在最大负载下绘制运行条件。FLA是额定值的全负荷电流电压以及电机将产生额定输出马力的负载。

FLA的值更重要，因为它用来决定MCA和MOCP的值。因此，它间接被用来确定导体的尺寸，设备，过流保护装置如保险丝，MCB.、断路器等。

$\begin{align*} FLA = 0.80 * MCA \end{align*}$

和

$\begin{align*} FLA = 0.44 * MOCP \end{align*}$

LRA.

LRA.代表锁定转子电流是电机在锁定转子状态下所能吸入的电流量。LRA的值可以近似等于电机的启动电流，约为满载电流的8倍。

$\ begin {align *} lra = 8 * fla \ neg {align *}$

LRA的值用于计算最大值电压降在电动机的起动条件下。如果电压下降超过80%到85%，那么电机可以拒绝启动，它开始振动。

如何计算mocp

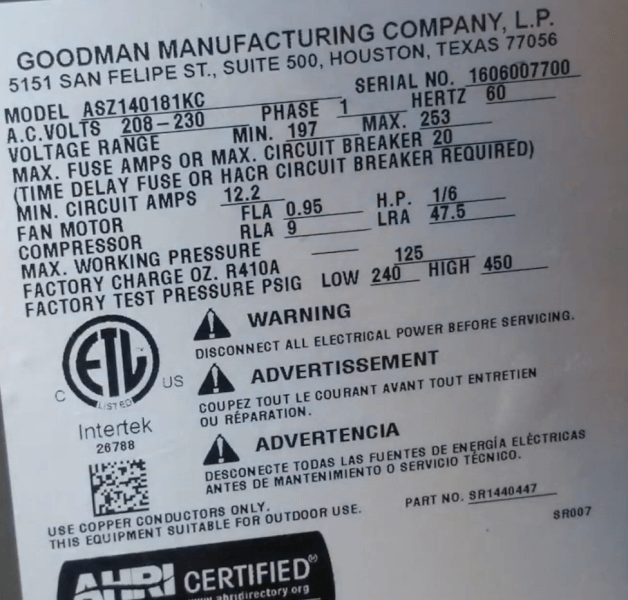

MOCP值由制造商在任何设备或单元的铭牌上提供，以确保安全运行。过流保护装置，如保险丝和断路器的大小适当，使设备不能抽到超过MOCP的额定电流。我们可以根据FLA计算出MOCP的值。

MOCP =（最大电机的2.25 * FLA）+（其他电动机负载）+（所有其他电阻电负载I.E.，加热器负载）

断路器的标准电流额定值为15a，20a，25a，30a，35a ......，60a等，其中15a是国家电气允许的保险丝或断路器的最小电流额定值代码在美国。

高压电路中有两种类型的负载。

感应负载，即电机，压缩机等....
电阻负载。电加热器。

计算MOCP的步骤

首先，找到电机或压缩机的FLA -它是在额定电压和负载下的满载电流。

其次，找到加热器负载 - 它是一种电阻电荷。

在计算MOCP的值后，我们必须根据下面给出的三个条件选择MOCP的值。

如果mocp. $\ neq$ 倍数为5即，如果MOCP的计算值不是5的偶数倍，那么MOCP的值将四舍五入到最接近的标准熔断器或断路器尺寸。
如果MOCP < MCAi.e., if the calculated value of MOCP is less than the value of MCA then the value of MOCP is taken equal to the MCA and it is rounded up to the nearest standard fuse or circuit breaker size, typically a multiple of 5. Hence the value MOCP is not less than the value of MCA.
如果MOCP < 15a即，如果MOCP的计算值小于15a，则四舍五入到15a。这15a是最小电流大小或额定的熔断器或断路器允许的代码。

让我们看一下如何根据上述三个条件选择MOCP值的示例。

实施例1：使用电机FLA 4.5 A计算3相，480 V，10 kW加热器负载的MOCP值。

给定数据:电源电压=三相480v，加热器负载= 10kw，电机FLA = 4.5 A

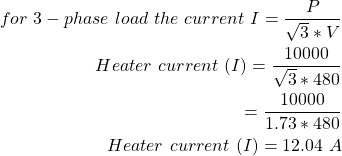

$\ begin {align *} \ begin {split} for \，\，3阶段\，\，load \，\，\，\，current \，\，i = \ frac {p} {\ sqrt3 * v} \\加热器\，\，current \，\，（i）= \ frac {10000} {\ sqrt3 * 480} \\ = \ frac {10000} {1.73 * 480} \\加热器\，\，current \，\，（i）= 12.04 \，\，a \ neg {split} \ end {align *}$

现在,

$\begin{align*} MCA = 1.25 * (Motor\，\，FLA + Heater\，\，Current) \end{align*}$

$\ begin {align *} = 1.25 *（4.5 + 12.04）\结束{align *}$

$\begin{align*} = 1.25*16.54 \end{align*}$

$\ begin {aligne *} mca = 20.68 \，\，\ end {align *}$

和

$\ begin {align *} mocp =（2.25 * fla \，\，\，\，\，\，最大\，电机）+（其他\，\，电机\，\，loads）+（全部\，\，加热器\，\，load）\结束{align *}$

$开始\{对齐*}=(2.25 * 4.5)+(0)+(12.04)\{对齐*}$

$\begin{align*} = 10.125 + 12.04 \end{align*}$

$\begin{align*} MOCP = 22.17 \，\， A \end{align*}$

这里，MOCP的值不是5的偶数，因此它舍入到最接近的断路器尺寸I.，20 A.因此，

mocp = 20 a(条件1），

但是，20A不到MCA的值，因此MOCP等于MCA的值，并且舍入到最接近的断路器额定值。因此，该三相负荷的MOCP为25A（条件2）。

(注意在美国277 V是1相电压和480 V是三相电压和为印度230 V是1阶段和415 V.三相电压)。

实施例2：计算1相277 V，5 kW加热器负载的MOCP值。

给定数据:供电电压= 1相277v，加热器负载= 5kw，电机FLA = 0

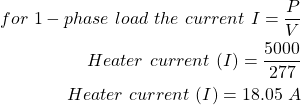

$\开始{对齐*}\ \{分裂},开始\,,好\ \,负载\ \ \ \,,,当前\ \,I = \压裂{P} {V} \ \加热器\ \,当前\ \,(我)= \压裂{5000}{277}\ \加热器\ \,当前\ \,(我)= 18.05 \ \ \,端{分裂}\端{对齐*}$

现在,

$\begin{align*} MCA = 1.25 * (Motor\，\，FLA + Heater\，\，Current) \end{align*}$

$\begin{align*} = 1.25 * (0 + 18.05) \end{align*}$

$\begin{align*} = 1.25 * 18.05 \end{align*}$

$\begin{align*} MCA = 22.56 \，\， A \end{align*}$

和

$\ begin {align *} mocp =（2.25 * fla \，\，\，\，\，\，最大\，电机）+（其他\，\，电机\，\，loads）+（全部\，\，加热器\，\，load）\结束{align *}$

$开始\{对齐*}=(2.25 * 0)+(0)+(18.05)\{对齐*}$

$\begin{align*} MOCP = 18.05 \，\， A \end{align*}$

这里，MOCP < MCA，因此，MOCP的值取等于MCA的值，并将其舍入到最接近的断路器额数。因此，对于这个1相加热器负载，MOCP是25 A（条件2）。

实施例3：计算3相，480 V，5 kW加热器负载的MOCP值。

给定数据:电源电压=三相480v，加热器负载= 5kw，电机FLA = 0

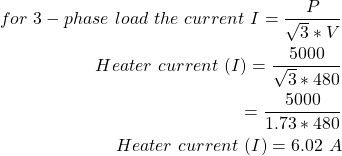

$\开始{对齐*}\ \{分裂},开始\,三相\ \,负载\ \ \ \,,,当前\ \,I = \压裂{P} {\ sqrt3 * V} \ \加热器\ \,当前\ \,(我)= \压裂{5000}{\ sqrt3 * 480} \ \ = \压裂{5000}{1.73 * 480}\ \加热器\ \,当前\ \,(我)= 6.02 \ \ \,端{分裂}\端{对齐*}$

现在,

$\begin{align*} MCA = 1.25 * (Motor\，\，FLA + Heater\，\，Current) \end{align*}$

$\begin{align*} = 1.25 * (0 + 6.02) \end{align*}$

$\ begin {align *} = 1.25 * 6.02 \结束{align *}$

$\begin{align*} MCA = 7.53 \，\， A \end{align*}$

和

$\ begin {align *} mocp =（2.25 * fla \，\，\，\，\，\，最大\，电机）+（其他\，\，电机\，\，loads）+（全部\，\，加热器\，\，load）\结束{align *}$

$\ begin {align *} =（2.25 * 0）+（0）+（6.02）\结束{align *}$

$\begin{align*} MOCP = 6.02 \，\， A \end{align*}$

这里，MOCP <15 a，MOCP的值最多为15A，这是断路器的最小电流额定值（条件3）。

如何计算MCA

MCA的值由制造商提供任何设备或单位的铭牌，以确保安全运行。我们可以通过计算FLA的值来计算MCA的值。

要计算MCA的值，我们必须计算所有其他设备的电流等级即，风扇，电机，压缩机等。

MCA = 1.25 *（电机FLA +加热器电流）

让我们看看如何计算MCA的值的一个示例。

示例:计算三相，480v, 12kw加热器负载的MOCP值，电机FLA 5a。

给定数据:电源电压=三相480v，加热器负载= 12kw，电机FLA = 5a

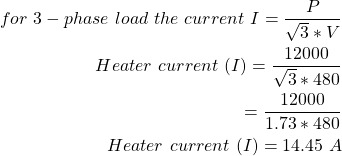

$\开始{对齐*}\ \{分裂},开始\,三相\ \,负载\ \ \ \,,,当前\ \,I = \压裂{P} {\ sqrt3 * V} \ \加热器\ \,当前\ \,(我)= \压裂{12000}{\ sqrt3 * 480} \ \ = \压裂{12000}{1.73 * 480}\ \加热器\ \,当前\ \,(我)= 14.45 \ \ \,端{分裂}\端{对齐*}$
