地球漏电断路器或ELCB
如果有的话当前的从任何电气安装泄漏，必须有任何绝缘故障电路，必须正确地检测和预防，否则，如果任何人接触该装置，可能会有很高的机会触电。一个地球漏电断路器它有效吗？意味着它通过打开相关联的方式检测地球漏电流并使电源关闭断路器。有两种类型的地球漏电断路器，一是电压ELCB和其他是目前的ELCB.。

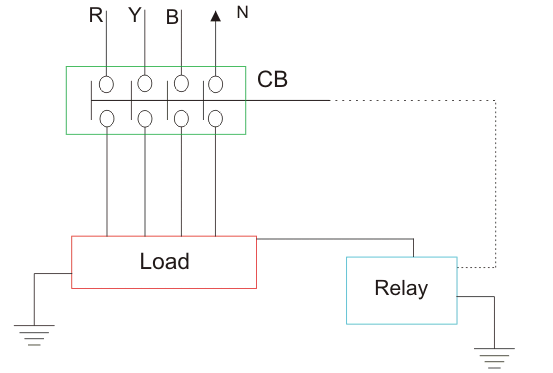

电压接地漏电断路器
这工作原则电压ELCB.非常简单。继电器线圈的一端连接到要保护的设备的金属体上漏电而其他终端直接连接到地球。
如果发生任何绝缘故障或实时导线接触设备的金属机构，则必须有电压差出现在连接到设备体和地球的线圈的端子上。该电压差产生电流以流动继电器线圈。
如果电压差十字，则通过继电器的电流变得足以致动用于绊倒相关的继电器断路器断开电源的连接到设备。此设备的典型性是，它可以仅检测和保护其附加的设备或安装。它无法检测到系统其他部分中的任何绝缘泄漏。研究我们电气MCQ了解有关ELCBS的运作的更多信息。
电流ELCB或RCCB或剩余电流断路器
这电流型漏电断路器的工作原理或RCCB.也很简单，因为电压操作ELCB，但理论完全不同剩余电流断路器比ELCB更敏感。
实际上，ELCBS是两种的，但是一般的做法是将基于电压的ELCB称为简单的ELCB。基于电流的ELCB称为RCD或RCCB。这里，一个CT（电流互感器）芯从相位智和中性线通电。

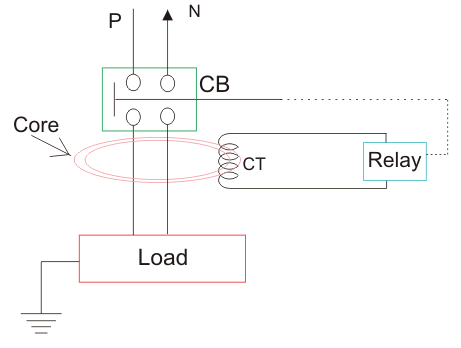

单相残余电流ELCB。芯上相位绕组和中性绕组的极性如此选择，因此在一个绕组的正常条件下，一个绕组的MMF相对。假设，在正常操作条件下，如果之间没有泄漏，则电流通过中性线返回电流。由于这两个电流都是相同的，这两个电流产生的得到的MMF也是零理想的。
继电器线圈与作为次级的CT芯上的另一个第三绕组缠绕。该绕组的端子连接到继电器系统。正常运行条件下，在第三次绕组中不会有任何电流，因为这里没有通量由于相等相位和中性电流，在核心中。当在设备中发生任何接地泄漏时，通过泄漏路径而不是通过心理线返回返回的部分电流可能存在一部分相电流。因此，通过RCCB的中性电流的大小不等于通过它的相电流。

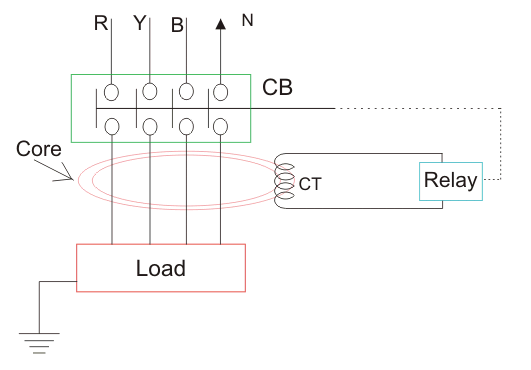

三相剩余电流断路器或电流ELCB。当该差值越过预定值时，铁芯的第三次绕组中的电流变得足够高，以驱动线圈电磁继电器附上它。
该继电器导致相关断路器的跳闸，以断开保护电源到保护的设备。剩余电流断路器当我们通过解除附加的断路器时考虑该设备时，有时也称为残留电流设备（RCD）RCCB.。也就是说，RCCB的所有部分断路器称为rcd。
