什么是PNP晶体管
PNP晶体管是a双极结型晶体管通过夹身构建n型半导体在两个p型半导体。PNP晶体管有三个端子-集电极(C),发射极(E)和基极(B)晶体管像两个PN结二极管背靠背相连。
这些回到了回到pn结二极管被称为集电器基结和基极发射极结。
对于PNP晶体管的三个端子,发射极是一个通过基极向集电极提供载流子的区域。集电极区域收集大部分来自发射极的载流子。基极区触发并控制流经发射极至集电极的电流总量。

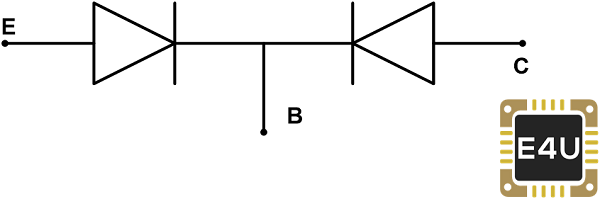

PNP晶体管的等效电路如下图所示。

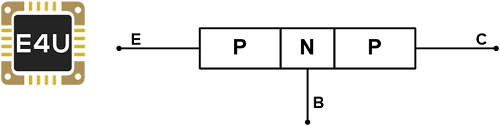

PNP晶体管的符号和结构
PNP晶体管的构造与结构非常相似NPN型晶体管。在NPN晶体管中,1p型半导体用两个p型半导体夹着。在PNP晶体管中,一个n型半导体由两个p型半导体夹心。

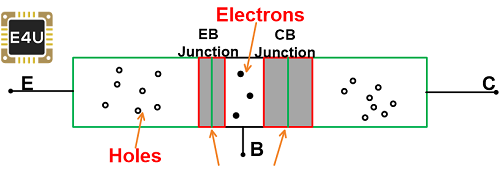

PNP晶体管的结构如下图所示。
在p型半导体,大多数电荷载体是孔。因此,在PNP晶体管中,电流的形成是由于孔的运动。
中间层(n型层)称为基座端子(B)。左图型层用作发射极端子(e),右图型层用作收集器终端(c)。
与基碱(n型)层相比,发射器和收集器(p型)层非常掺杂。因此,两个连接处的耗尽区域更侧向基层渗透。与基层相比,发射器和集电极层的区域更加比较。
在n型半导体中,可以获得大量的自由电子。但是,中间层的宽度非常小,掺杂量很轻。所以在基极区域的自由电子明显较少。

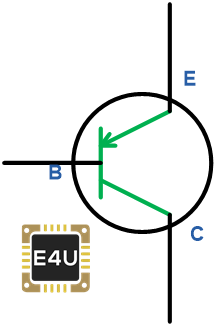

PNP晶体管的符号如下图所示。箭头显示电流将通过发射器流到收集器。
PNP晶体管是如何工作的

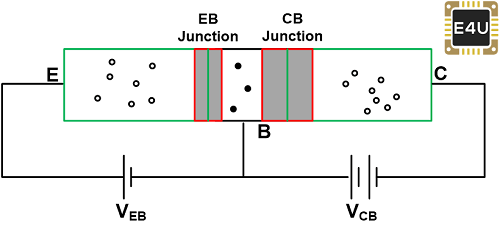

A的正极端子电压源(V.海尔哥哥)与发射器(p型)连接,负端子与基站(n型)连接。因此,发射极限结在正向偏压中连接。
电压源的正极(VCB.)与基站(n型)连接,负端子与集电极端子(P型)连接。因此,收集器基条连接在反向偏压中连接。
由于这种类型的偏置,发射极基结处的耗尽区是窄的,因为它在正向偏压中连接。虽然收集基部结处于反向偏见,因此收集器底部结处的耗尽区域宽。
发射极-基极结处于正向偏压。因此,大量的空穴从发射极穿过耗竭区进入基极。同时,很少有电子从基极进入发射极并与空穴复合。
发射极空穴的损失等于基层中存在的电子数。但是碱基中的电子数量非常少,因为它是一个很薄的掺杂区域。因此,几乎所有的发射极空穴都会穿过耗竭区进入基层。
由于孔的运动,电流将流过发射极基结。该电流称为发射极电流(IE.)。孔是多数电荷载体,以流发射极电流。
剩下的空穴不会与电子在基部重新结合,这些空穴会进一步到达集电极。集电极电流(IC)通过集电极-基区由于孔。
PNP晶体管电路

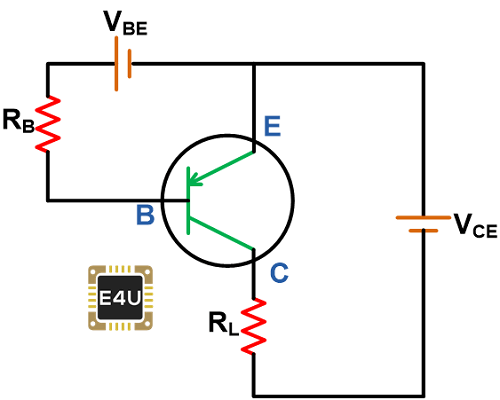

PNP晶体管的电路如下图所示。
如果我们将PNP晶体管的电路与NPN晶体管进行比较,那么这里的极性和电流方向是反转的。
如果PNP晶体管与电压源连接,如上图所示,则基电流将流过晶体管。少量碱基电流通过发射器通过发射器控制大量电流的流动,条件是基极电压比发射极电压更负。
如果基极电压不大于发射极电压,则电流不能通过器件。因此,有必要给出一个反向偏置大于0.7 V的电压源。
两个电阻R.L.和RB.连接在电路中以限制通过晶体管的最大电流。
如果你申请Kirchhoff的现行法律(kcl),发射极电流是基本电流和集电极电流的求和。
PNP晶体管开关
一般来说,当开关断开时,电流不能流动,表现为开路。同样,当开关接通时,电流就会流过电路,起闭合电路的作用。
晶体管只不过是一个可以像普通开关一样工作的电力电子开关。现在的问题是我们如何使用PNP晶体管作为开关?
正如我们在PNP晶体管的工作中所见,如果基极电压不比发射极电压不够负,则电流不能流过设备。因此,基准电压在反向偏压中最小为0.7V以传导晶体管。
这意味着,如果基极电压为零或小于0.7V,则电流不能流动并且它用作开路。

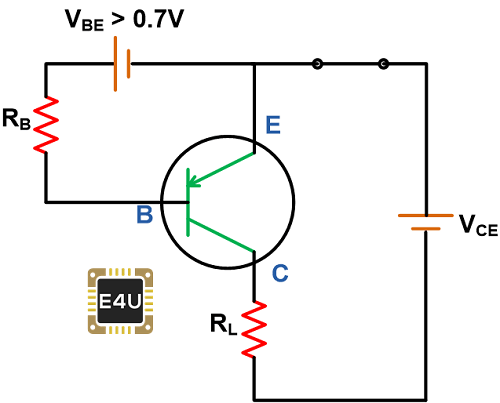

要打开晶体管,基准电压必须大于0.7 V.在这种情况下,晶体管用作紧密开关。
PNP VS NPN晶体管
比较PNP晶体管和NPN晶体管时的主要区别总结在下表中:
PNP晶体管 | NPN型晶体管 | |
结构体 | 它具有一个n型和两个p型半导体。 | 它有两个n型和一个p型半导体。 |
当前方向 | 电流将流过发射器到收集器。 | 电流将通过集电极流向发射极。 |
多数电荷载体 | 孔 | 电子 |
少数民族费用承运人 | 电子 | 孔 |
切换时间 | 慢点 | 快点 |
结偏置 | 发射极-基极结反向偏置,集电极-基极结正向偏置。 | 发射极-基极结处于正向偏压,集电极-基极结处于反向偏压。 |
象征 | ||
集电极 - 发射极电压 | 负 | 积极的 |
发射极箭头 | 指出 | 指出 |
