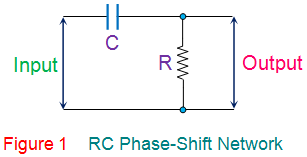

RC相移振荡器使用电阻电容（RC）网络（图1）以提供反馈信号所需的相移。它们具有出色的频率稳定性，可以产生纯净的载荷型载荷。
理想情况下，预计简单的RC网络将有一个输出，导致输入到90O.。
但是，实际上，相位差将小于这一点电容器在电路中使用不可能是理想的。在数学上，表示RC网络的相位角表示为
哪里，X.C= 1 /（2πfc）是电容器C和R的电抗电阻器。在振荡器，这些类型的RC相移网络可以级联，每个提供明确的相移，以满足由Barkhausen标准LED的相移状况。

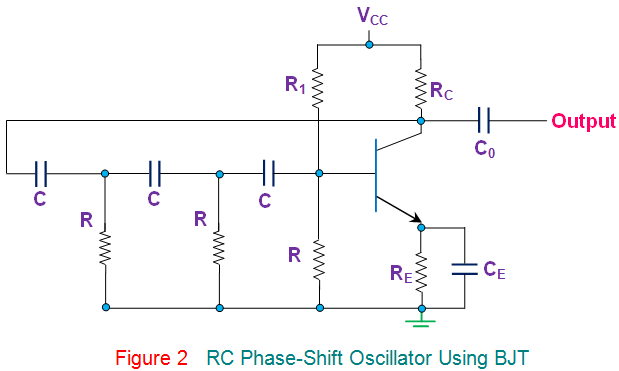

一个这样的例子是这种情况RC相移振荡器通过级联三个RC相移网络形成，每次提供60的相移O.，如图2所示。
这里收集电阻器RC限制收集器当前的的晶体管，电阻R.1和R（最接近晶体管）形成分压器网络而发射器电阻rE.提高稳定性。接下来，这是电容器CE.和C.O.是发射器旁通电容器和输出直流去耦电容。此外，电路还示出了在反馈路径中采用的三个RC网络。
这种安排使输出波形偏移180O.在从输出端子到晶体管的基部的行进过程中。接下来，该信号将被再次向180移位O.通过电路中的晶体管，由于输入和输出之间的相位差为180O.在公共发射器配置的情况下。这使得净相位差为360O.，满足相位差条件。
满足相位差条件的一种方法是使用四个RC网络，每个RC网络提供45的相移O.。因此可以得出结论RC相移振荡器可以以多种方式设计，因为它们中的RC网络的数量不是固定的。然而，应该注意的是，尽管阶段数量的增加增加了电路的频率稳定性，但由于负载效应，它也不利地影响振荡器的输出频率。
由a产生的振荡频率的广义表达RC相移振荡器是（谁）给的
其中，n是由此形成的RC阶段的数量电阻器R和电容器C.

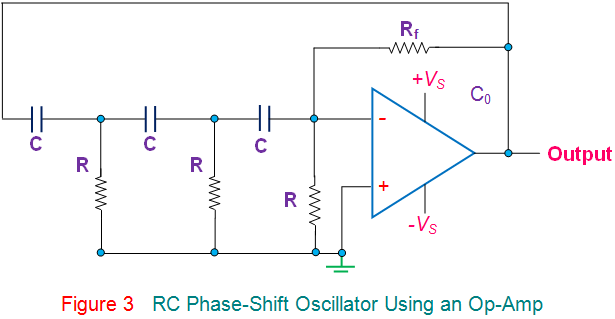

此外，对于大多数类型的振荡器而言，即使是RC移位振荡器也可以使用Opamp作为放大器部分的一部分设计（图3）。然而，工作方式保持不变，同时，这里，这里，360的所需阶段偏移O.由RC相移网络集体提供op-amp.在倒置配置中工作。
此外，应注意，可以通过改变电阻器或电阻器或者可以改变RC相移振荡器的频率电容器。但是，一般来说，电阻器在电容器团块调谐时保持恒定。接下来，通过比较RC相移振荡器使用LC振荡器，可以注意到，前者使用比后者更多的电路组件。因此，从RC振荡器产生的输出频率可以从计算的值偏差，而不是在LC振荡器的情况下偏离。尽管如此，它们用作同步接收器，乐器和低和/或音频发生器的本地振荡器。
