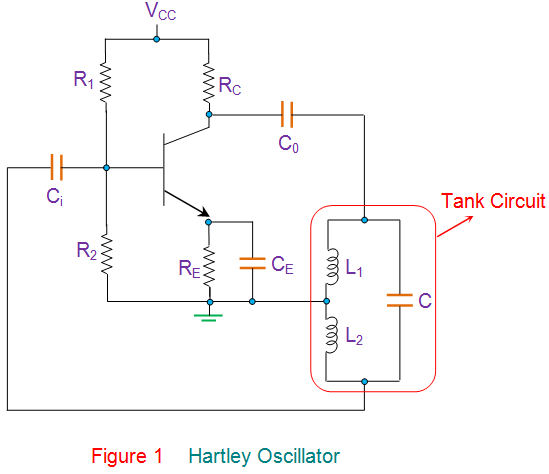

哈特利振荡器是一种谐波振荡器这是由Ralph Hartley于1915年发明的。这些是用于在射频范围内产生波浪的调谐电路振荡器，因此也称为RF振荡器。它的振荡频率由其坦克电路决定电容器与两个串联连接并联连接电感器，如图1所示。
在这里rC是集电极电阻而发射极电阻电阻器R.E.形成稳定网络。进一步电阻器r1和R2形成分压器偏见网络晶体管在共同发射器CE配置中。接下来，电容器C一世和C.O.在发射器电容器C的同时，输入和输出去耦电容器E.是用于绕过放大的AC信号的旁路电容。所有这些组件与其中的存在相同共发射极放大器使用分压器网络偏置。但是，图1还示出了一组更多的组件viz。，电感l1和L2和电容器C形成罐电路（在红色外壳中示出）。
在开启电源时，晶体管开始进行，导致收集器电流增加，IC哪个为电容器充电C.在获得最大可行的电荷，C开始放电通过电感器L.1和L2。这种充电和放电循环导致罐电路中的阻尼振荡。罐电路中的振荡电流在电感器上产生交流电压L.1和L2其中超过180阶段O.随着他们的接触点接地。
从图中可以看出，放大器的输出是通过电感L施加的1反馈时电压划过的l.2是否适用于晶体管。因此，可以得出结论，放大器的输出与罐电路的电压相同，并在回到放大器电路的能量将由180送出时丢失的电能损失的能量O.。已有180的反馈电压O.晶体管的超相由额外的180提供O.由于晶体管动作而导致的相移。因此，将放大在晶体管输出处出现的信号，并将具有360的净相移O.。
在这种状态下，如果一个电路使电路的增益略大于通过的反馈比率
(如果线圈绕在同一铁芯上，M表示互感）
然后电路产生振荡，振荡可以通过保持电路的增益等于反馈比的增益来维持。这使得图1中的电路作为一个振荡器，因为它将满足巴克豪森标准的两个条件。
这样的频率振荡器被给出
在哪里，

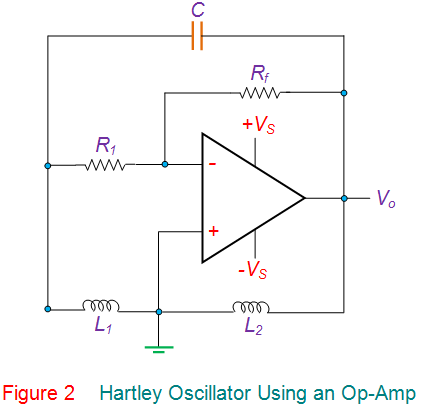

哈特利振荡器可在许多不同的配置中提供，包括串联或分流式，共用发射器或公共底座，以及BJT.(双极结型晶体管)或FET.（场效应晶体管）放大器基于。此外，应注意，图1的基于晶体管的放大器部分甚至可以由像这样的任何其他种类的放大器代替反相放大器由AN.形成运放如图2所示。这种振荡器的工作类似于前面所示的工作。但是，这里，可以使用反馈可以单独调整振荡器的增益电阻器R.F由于逆转放大器的增益给出了作为-R的增益F/ R.1。由此，可以注意到，在这种情况下，电路的增益较小地取决于罐电路的电路元件。这使得振荡器在其频率方面增加了振荡器的稳定性。
哈特利振荡器是有利的，因为它们是易于调谐的电路，其包括一个很少的组件电容器和两个电感器或螺纹线圈。这导致恒定的幅度输出在其宽的运算频率范围内，其通常范围为20kHz至30MHz。然而，这种振荡器不适合低频，因为它会导致大型电感器，这使得电路庞大。此外，输出哈特利振荡器含量高谐波因此，因此不适合需要纯正弦波的应用。
