Colpitts振荡器：它是什么？（电路图和如何计算Colpitts振荡器的频率）

什么是colpitts振荡器？

一种Colpitts振荡器是一种LC振荡器。Colpitts振荡器是由美国工程师Edwin H. Colpitts于1918年发明的。与其他LC振荡器一样，Colpitts振荡器使用组合电感器（土地电容器（c）以某种频率产生振荡。Colpitts振荡器的区别特征是从A的反馈取自A.分压器由串联的两个电容器制成，横跨电感器。

这听起来很困惑。

所以让我们看看一个Colpitts振荡器电路，以了解这是如何工作的。

Colpitts振荡器电路

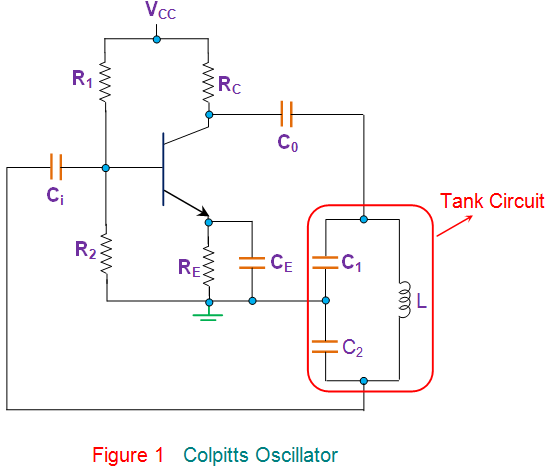

图1显示了具有罐电路的典型Colpitts振荡器。一个电感器l平行连接到串行组合电容器C₁和C.₂（由红色外壳显示）。

电路中的其他组件与如此相同的组件共同发射器ce，它被偏见使用分压器网络，即，r_C是收集电阻，r_E.是用于稳定电路的发射极电阻器，以及电阻器R.₁和R.₂形成分压器偏置网络。

此外，电容器C._一世和C._O.在发射器电容器C的同时，输入和输出去耦电容器_E.是用于绕过放大的AC信号的旁路电容。

在这里，随着电源接通，晶体管开始进行，增加收集器电流i_C由于电容器C₁和C.₂收取费用。在获取最大电荷可行的情况下，它们开始通过电感器L放电。

在此过程中，存储在电容器中的静电能量被转换为磁通量，其以电磁能的形式存储在电感器内。

接下来，电感器开始放电，这为电容器充电再来一次。同样，循环继续，这导致罐电路中的振荡。

此图，该图表明放大器的输出显示在C上₁因此，通过罐电路的电压同时，通过重新供应它而损失的能量来组成。

另一方面，电压在电容器C上获得对晶体管的反馈₂，这意味着反馈信号与晶体管处的电压不相位，180^O.。

这是由于电容器上产生的电压C₁和C.₂与极性相反，因为它们加入的点接地。

此外，该信号具有180的另外的相移^O.由这件事晶体管这导致净相移360^O.围绕循环，满足Barkhausen原理的相移标准。

Colpitts振荡器频率

在这个阶段，电路可以有效地充当振荡器通过仔细监测由（C）给出的反馈比率产生持续的振荡₁/ C₂）。这样一个频率Colpitts振荡器取决于其罐电路中的组件，并由

在哪里c_eff.是表示为的电容器的有效电容

结果，可以通过改变它们来调整这些振荡器电感或者电容。然而，L的变化不会产生平滑的变化。

因此，它们通常通过改变一般鼓风的电容来调谐，因为它们中的任何一个都改变了它们的变化。然而，该过程繁琐，需要特殊的大值电容器。

因此，Colpitts振荡器在其中频率变化但由于其简单的设计而变化而是更受固定频率振荡器的应用中，Colpitts振荡器很少优选。

此外，它们提供了更好的稳定性哈特利振荡器因为他们被豁免了相互电感在后一种情况的两个电感器之间存在的效果。

除了BJT.基于Colpitts振荡器所示，它们也可实现使用阀门或FET.（场效应晶体管）或OP-AMP。

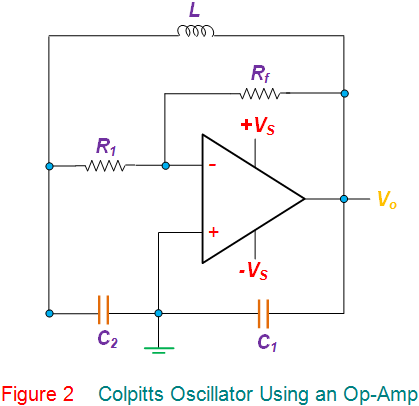

图2显示了这样一个Colpitts振荡器使用AN.op-amp.在变速器中的反相配置中。同时，在图1的情况下，罐电路保持类似。

这种电路几乎类似于前面解释的电路。但是，这里可以通过使用反馈电阻器r单独调整振荡器的增益_F，作为增益反相放大器给予-R_F/ R.₁。

由此，可以注意到，在这种情况下，电路的增益较小地取决于罐电路的电路元件。

通常，工作频率Colpitts振荡器范围从20 kHz到300 MHz。然而，它们甚至可以用于微波应用，因为它们的电容为高频信号提供低电抗路径。

这导致更好的频率稳定性以及更好的正弦输出波形。此外，它们也广泛地用作表面声波（SAW）谐振器，传感器在移动和通信系统中。
