什么是源转换?
源转换是一种用来简化电路的技术。
我们将通过一个示例来说明这是如何实现的。
这个串联电阻通常表示实际电压源的内阻。
现在,让我们短路电压源电路的输出端,如下图所示,
现在,应用基尔霍夫电压定律在上面的电路中,
现在,我们来看a电流源产生相同开路的同一电流I电压在它的开放终端上,如下图所示,
现在,应用基尔霍夫电流定律在上述电路的节点1处,我们得到:
由式(i)和(ii)可得:

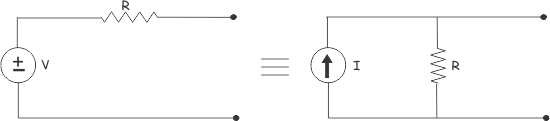

两个电源的开路电压均为V,短路电流均为i串联电阻在其等效电压中,电源是并联的电流源。
所以,这些电压源和电流源是等价的。
电流源是电压源的双重形式,电压源是电流源的双重形式。
电压源可以转换成等效电流源,电流源也可以转换成等效电压源。
如果你更喜欢一个关于电流到电压源转换的视频解释,看看下面的视频:

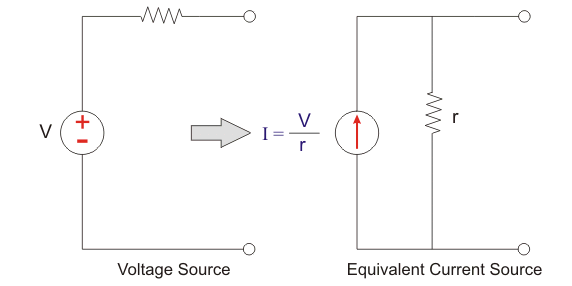

电压源到电流源的转换
假设一个电压源端子电压V与内阻r串联。的当前的由源提供的值等于:
当终端的电源短路时。
该电流由等效电流源提供,相同的电阻r将通过电源连接。电压源到电流源的转换如下图所示。

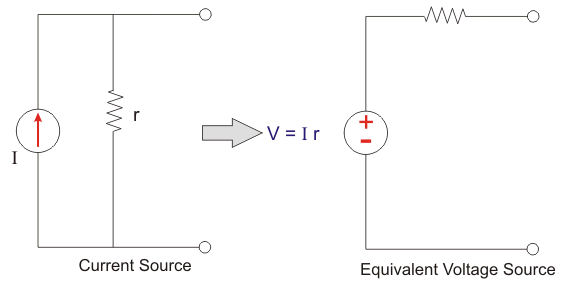

电流源到电压源的转换
类似地,假定电流源有I和内阻r,现在根据欧姆定律,电压跨源可以计算为
因此,当端子断开时,在源端出现的电压为V。
