什么是应变仪

一个应变仪是用来测量物体上的应变的电阻器。当一个外力作用在一个物体上时，由于这个外力，物体的形状会发生变形。这种既压缩又拉伸的形状变形称为应变，它是由应变仪测量的。当物体在弹性范围内变形时，它不是变窄变长，就是变短变宽。作为结果，有一个变化电阻端到端。

应变计对物体几何结构中发生的微小变化很敏感。通过测量物体电阻的变化，可以计算出感应应力的大小。

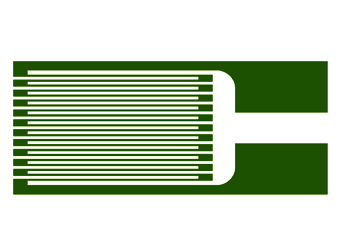

电阻的变化通常有非常小的值,和感觉,小变化,应变计有一个细长的金属板安排在一个“s”型行进在不导电的材料称为载波,如下所示,以便扩大少量的压力组平行线和可以用高精度测量。测量仪是用胶粘剂粘在仪器上的。

当一个物体出现物理变形时，它的电阻发生变化，这种变化就用量规来测量。

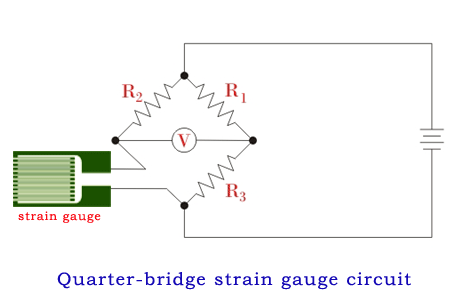

应变电桥电路

应变电桥电路用差度表示测得的应力，并用a表示电压表在桥的中心提供精确的不平衡测量

在这个电路中，R₁和R_3.比值臂和R相等吗₂是变阻器臂有一个等于应变片电阻的值。当电压表不受压力时，电桥处于平衡状态，电压表显示为零。当应变计的电阻发生变化时，电桥就不平衡，并在电压表上产生指示。桥的输出电压可以用a进一步放大差分放大器。

应变计温度的变化

另一个影响压力表电阻的因素是温度。温度越高，电阻就越大，温度越低，电阻就越小。这是所有导体的共同特性。我们可以使用自温度补偿的应变片或虚拟应变片技术来克服这一问题。

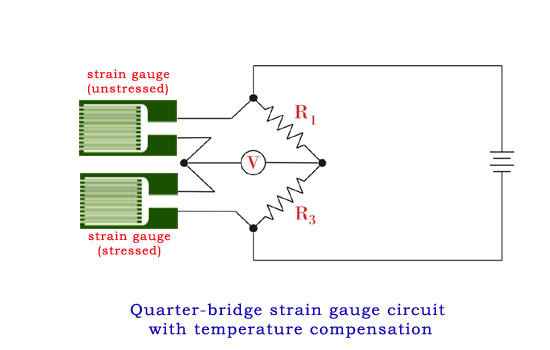

大多数应变片都是用铜合金制成的，这样就抵消了温度对电阻的影响。但有些应变片不是等弹性合金。在这种情况下，用哑规代替R₂在四分之一桥式应变计电路中，它起到温度补偿装置的作用。

当温度变化时电阻将在变阻器的两臂中以相同比例变化，电桥将保持平衡状态。温度的影响使其失效。最好保持低电压，使之自热应变仪可以逃避。仪表的自热性取决于其机械性能。

这种布置被认为是后桥式。另外还有两种配置，半桥式和全桥式，它们对四分之一桥电路的灵敏度更高。四分之一桥电路仍然广泛应用于应变测量系统。
